موزاییک کردن عکسهای هوایی با استفاده از Model Builder

موزاییک کردن عکسهای هوایی با استفاده از Model Builder:

در اکثر مواقع در حین انجام یک پروژه کاربردی مجبور می شوید که تعداد زیادی از عکس ها یا تصاویر ماهواره ایی یک منطقه را موزائیک نمایید.علاوه بر دو روش قبلی یکی از سریعترین روش ها برای موزائیک کردن عکس ها یا تصاویر ماهواره ایی استفاده از ابزار مدل بیلدر(Model Builder) است.
برای انجام موزائیک با استفاده از مدل بیلدر مراحل زیر را انجام دهید:
ابتدا عکس ها یا تصاویر ماهواره منطقه مورد مطالعه را به محیط نرم افزار َArcMap اضافه نمایید.

 موزاییک کردن عکسهای هوایی
موزاییک کردن عکسهای هوایی

از طریق نوار ابزار استاندارد بروی ایکن مدل بیلدر(Model Builder) کلیک نمایید.

 موزاییک کردن عکسهای هوایی
موزاییک کردن عکسهای هوایی

پنجره ای با نام Model باز می شود .

موزاییک کردن عکسهای هوایی

در نوار استاندارد بروی Arctoolbox کلیک نمایید.

 موزاییک کردن عکسهای هوایی
موزاییک کردن عکسهای هوایی

در Arctoolbox به قسمت data management tools رفته و بروی Raster سپس بر روی raster data set کلیک نمایید و برروی create dataset دوبار کلیک کنید.

موزاییک کردن عکسهای هوایی

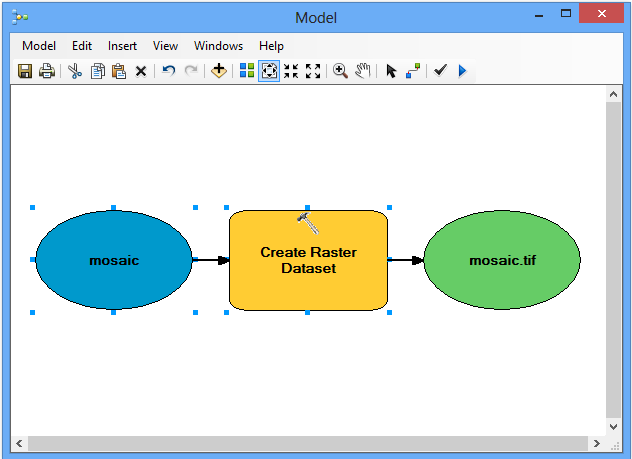

دستور create data set را با دراگ (کشیدن) کردن وارد پنجره model کنید.

موزاییک کردن عکسهای هوایی

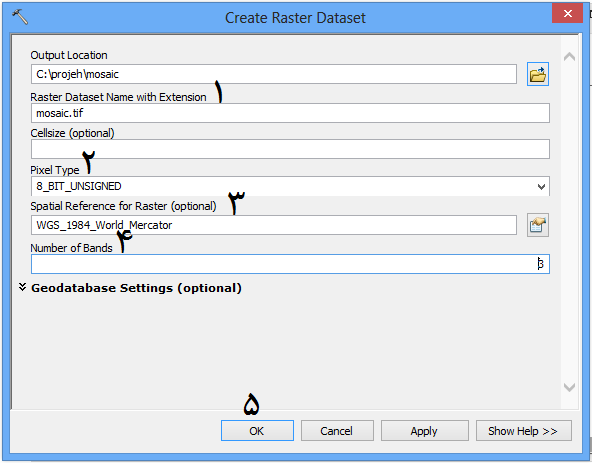

در پنجره create dataset تنظیمات زیر را انجام دهید

موزاییک کردن عکسهای هوایی

 موزاییک کردن عکسهای هوایی

موزاییک کردن عکسهای هوایی

1- در قسمت output location برروی browse کلیک نمایید . پنجره ای با نام output location باز می شود.
2- در یکی از درایوها یک پوشه را ایجاد نمایید.
3-یک نام به پوشه اختصاص دهید و آن را انتخاب نمایید.
4- بر روی Add کلیک نمایید .
بدین ترتیب پوشه مورد نظر به عنوان خروجی موزائیک تصاویر انتخاب می شود.

1- در قسمت raster dataset name یک نام اختصاص دهید
نکته: حتما باید فایل را با فرمت .tif ذخیره نمایید.
2- با توجه به سنجنده مورد نظر pixel type را تنظیم نمایید. (پروژه مورد نظر 8 بیتی می باشد).
3- سیستم مختصات تصویر را مشخص نمایید.
4- تعداد باندهایی که می خواهید در خروجی نمایش داده شود را مشخص نمایید.
5- بر روی ok کلیک نمایید.

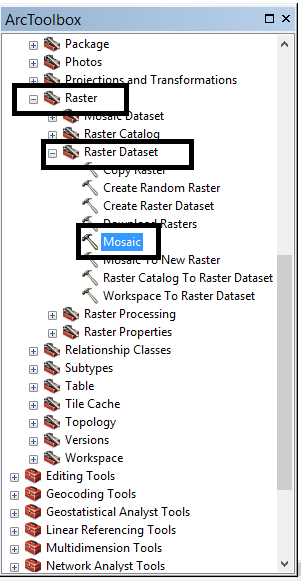

سپس در Arctoolbox به قسمت data management tools رفته و بروی Raster سپس بر روی raster data set کلیک نمایید و mosaic را دراگ گنید و در پنجره model رها کنید.

پنجره مدل به شکل زیر ظاهر خواهد شد.

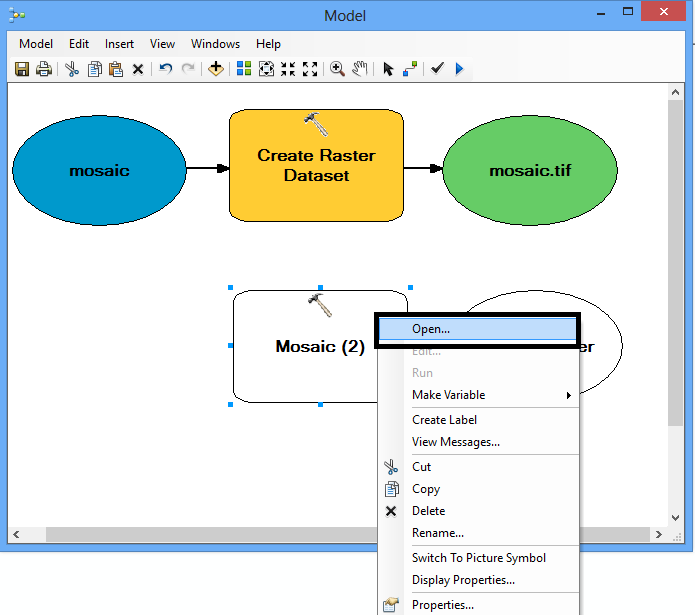

بروی Mosaic راست کلیک کنید و بروی open کلیک نمایید

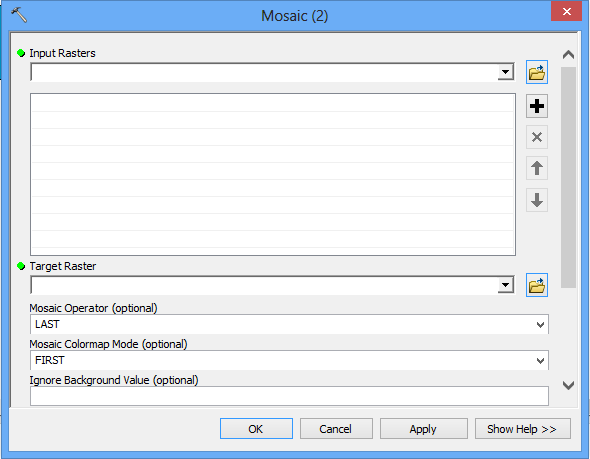

پنجره ای با نام mosaic باز می شود.

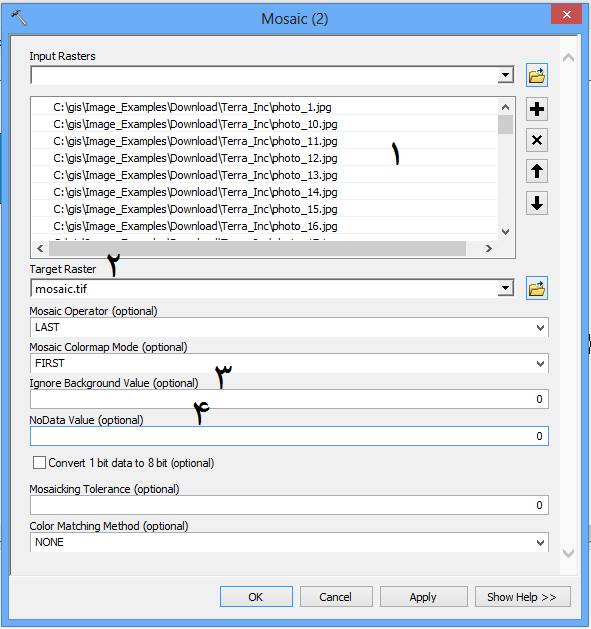

در این پنجره تنظیمات زیر را باید انجام دهید:

1- در این قسمت تصاویر یا عکس ها را اضافه نمایید.
2- در این قسمت محل ذخیره ای که در create dataset تعریف نموده اید را به عنوان فایل موزائیک نهایی انتخاب نمایید.
3- در این قسمت اگر عکس های شما Background داشته باشد را عدد صفر قرار می دهیم تا در محاسبات لحاظ نشوند.
نکته:
در اکثر مواقع وقتی تصاویر ماهواره ایی یا عکس هوایی را دانلود می کنید دارای پس زمینه مشکی است که این پس زمینه جز ء منطقه مورد مطالعه شما به شمار نمی اید که باید آن را حذف کنید.
4- در این قسمت نیز برای پیکسلهایی که ارزشی ندارند و در خروجی تصویر نباید آورده شوند عدد صفر قرار می دهیم.
و در نهایت برروی ok کلیک نمایید.

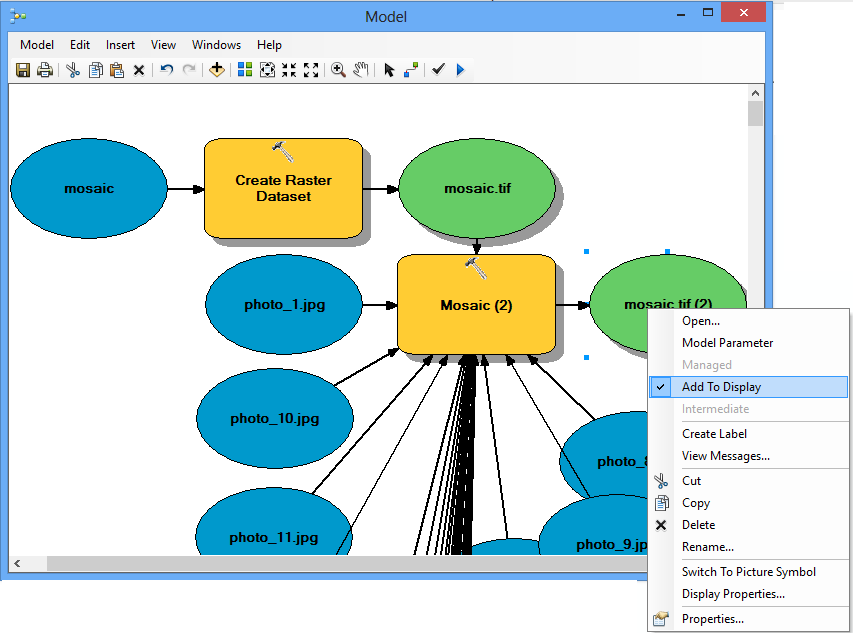

بر روی خروجی راست کلیک و گزینه Add To Display را انتخاب نمایید تا خروجی در TOC نمایش داده شود.

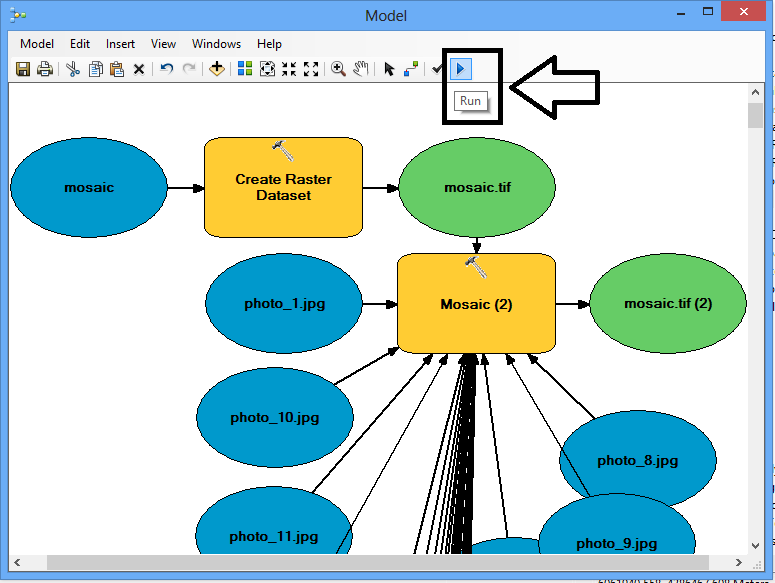

سپس بر روی RUN کلیک نمایید.

بدین ترتیب عکس ها موزائیک شده و لایه جدید به قسمت TOC اضافه می شود.
