ایجاد نقشه ها و طرح های مرجع

نقشه های مرجع مکان ویژگی های جغرافیایی را نشان می دهد. آنها مرزها، نام ها و شناسه های منحصر به فرد مناطق جغرافیایی استاندارد، و همچنین ویژگی های فرهنگی و فیزیکی عمده، مانند جاده ها، راه آهن، خطوط ساحلی، رودخانه ها و دریاچه ها را نشان می دهند. نمونه هایی از نقشه های مرجع شامل اطلس های عمومی و نقشه های راه می باشد. به عنوان شاید یکی از اساسی ترین انواع نقشه ها، نقشه های مرجع مکان خوبی برای شروع هستند. انواع پیچیده تری از نقشه ها را در فصل های بعدی خواهید ساخت.

تبریک می گوییم بابت دریافت داده های خود و نقشه برداری آن در فصل آخر! اکنون یاد خواهید گرفت که چگونه آن پروژه را به چیزی برای استفاده مردم تبدیل کنید. در این فصل، اولین طرح نقشه خود را خواهید ساخت، یک نقشه مرجع. همچنین خواهید آموخت که چگونه عناصر طرح بندی (مانند فلش شمال، نوار مقیاس، عنوان و افسانه) را به نقشه خود در ArcGIS Pro اضافه کنید. این عناصر چیدمان مهم هستند زیرا زمینه درک پیامی را که نقشه شما قصد انتقال آن را دارد به مخاطب می دهد. چگونه پیام خود را روشن می کنید؟ بیایید آن را انجام دهیم.

یک نقشه مرجع ایجاد کنید

پروژه را باز کنید

1. ArcGIS Pro را شروع کنید. اگر یادتان نیست چگونه، بخش «شروع ArcGIS Pro» را در فصل 1 مرور کنید.
2. در صورت درخواست، با نام کاربری و رمز عبور حساب خود وارد ArcGIS Online شوید.

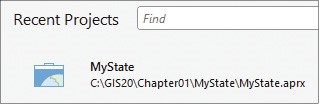

3. برای باز کردن پروژه ذخیره شده خود از فصل 1، در بخش پروژه های اخیر، روی MyState کلیک کنید.
4. در قسمت Contents، روی CaliforniaCounties (یا لایه شهرستان های ایالت خود) کلیک راست کنید و از بین گزینه ها، روی Zoom to Layer کلیک کنید تا نقشه به ایالت شما بزرگ شود.

یک نشانک تنظیم کنید

شما فقط تا وضعیت خود زوم کرده اید، بنابراین زمان خوبی برای یادگیری یک ویژگی مفید است – ابزار نشانک ها.

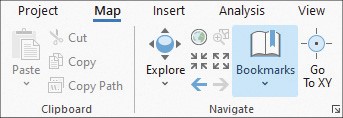

1. در تب Map، در گروه Navigate، روی نشانک‌ها کلیک کنید.
2. از منوی کشویی روی نشانک جدید کلیک کنید.
3. یک نام و یک توضیحات (اختیاری) وارد کنید و روی OK کلیک کنید.
4. روی دکمه کاوش کلیک کنید و نقشه را از ایالت خود دور کنید.
5. دوباره روی ابزار نشانک‌ها کلیک کنید و روی نشانکی که ایجاد کرده‌اید کلیک کنید.

خیلی باحاله، درسته؟ وقتی روی چیزی کار می‌کنید که نیاز به جابجایی زیاد روی نقشه دارد، نشانک‌ها می‌توانند کمک کنند. شما می توانید به تعداد مورد نیاز نشانک ایجاد کنید. فقط مطمئن شوید که نام‌های مفیدی به آن‌ها می‌دهید تا بتوانید منطقه‌ای را که هر کدام نشانه‌گذاری می‌کنند، پیگیری کنید.

تغییر رنگ لایه ها

می‌توانید رنگ‌های پر و طرح کلی هر لایه را در ArcGIS Pro تغییر دهید. این مقادیر رنگی یک لایه به عنوان نمادشناسی شناخته می شود. برای نماد لایه CaliforniaCounties، این مراحل را دنبال کنید.

1. در قسمت Contents، روی CaliforniaCounties کلیک راست کرده و از لیست روی نمادشناسی کلیک کنید.

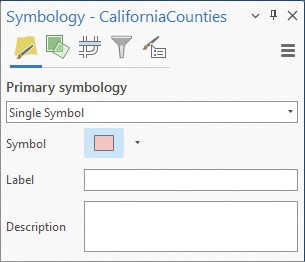

پنجره نمادشناسی در سمت راست نقشه باز می شود.

2. روی نماد مربع تک رنگ کلیک کنید. ArcGIS Pro رنگ پیش‌فرض را به‌طور تصادفی اختصاص می‌دهد، بنابراین ممکن است رنگ لایه شما با آنچه در تصویر نشان داده شده است متفاوت باشد. اشکالی ندارد.

برگه‌های گالری و ویژگی‌ها در قسمت نمادشناسی ظاهر می‌شوند.

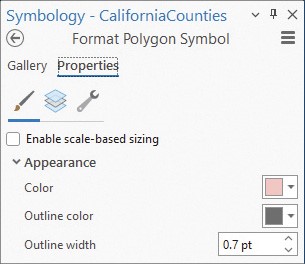

3. روی تب Properties کلیک کنید. در قسمت Appearance، روی نماد مربع رنگ کلیک کنید تا به پالت رنگ دسترسی پیدا کنید، که انتخاب رنگ ها را ارائه می دهد.
4.

حداقل 120 رنگ و سایه مختلف برای انتخاب شما وجود دارد. همچنین ممکن است تصمیم بگیرید که از هیچ رنگی برای پر کردن استفاده نکنید.

4. روی No Color کلیک کنید تا شهرستان ها پر شده باشند.
5. روی Apply در پایین صفحه نمادشناسی کلیک کنید.

پر کردن توخالی به کاربران شما امکان می‌دهد ویژگی‌های لایه‌های دیگر را که در زیر آن قرار دارند، به ترتیب ترسیم پنجره محتوا ببینند. همچنین می توانید رنگ طرح کلی و عرض طرح کلی ویژگی های خود را تغییر دهید. فقط به یاد داشته باشید که برای مشاهده تغییرات خود روی Apply کلیک کنید.

6. در قسمت Contents، علامت کادر مربوط به لایه states را بردارید تا آن را خاموش کنید.

اکنون می توانید نقشه پایه را در زیر کانتی ها مشاهده کنید.

7. همین مراحل را برای تغییر نمادشناسی لایه شهرها دنبال کنید:
   1. در قسمت Contents، بر روی Cities کلیک راست کرده و روی نمادشناسی کلیک کنید.
   2. روی نماد مربع تک رنگ کلیک کنید.
   3. در تب Properties، روی نماد مربع رنگ کلیک کنید و یک رنگ را انتخاب کنید.
   4. روی نماد مربع رنگ برای Outline Color کلیک کنید و روی No Color کلیک کنید. (بعضی از لایه‌ها اگر طرح کلی نداشته باشند، راحت‌تر دیده می‌شوند.)
   5. برای مشاهده تغییرات خود در لایه شهرها روی Apply کلیک کنید.
8. پنجره نمادشناسی را ببندید. نکته: روی X در گوشه سمت راست بالا کلیک کنید.

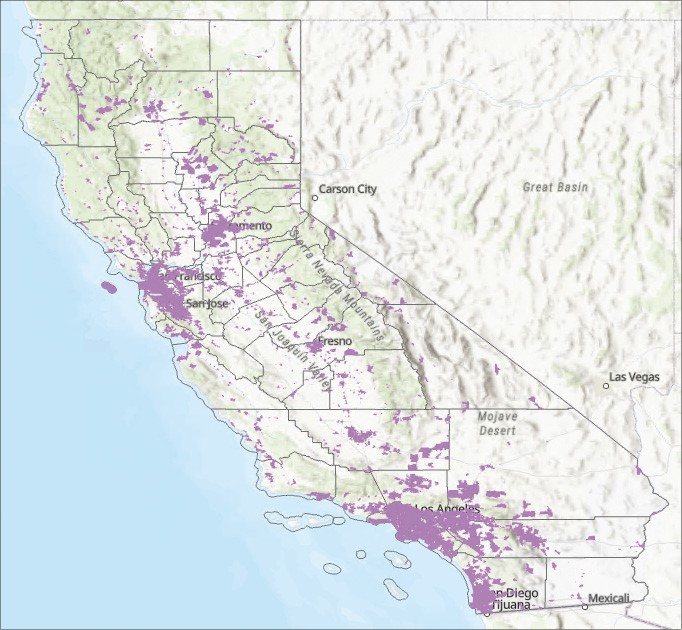

این تصویر آخرین تغییرات نمادشناسی در نقشه شما را نشان می دهد.



تغییر شفافیت لایه

1. در قسمت Contents مطمئن شوید که لایه شهرها روشن و انتخاب شده باشد.

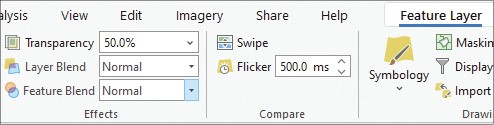

2. در تب Feature Layer، در گروه Effects، برای شفافیت، تایپ کنید50یا برای تنظیم مقدار، روی فلش رو به پایین کلیک کنید.

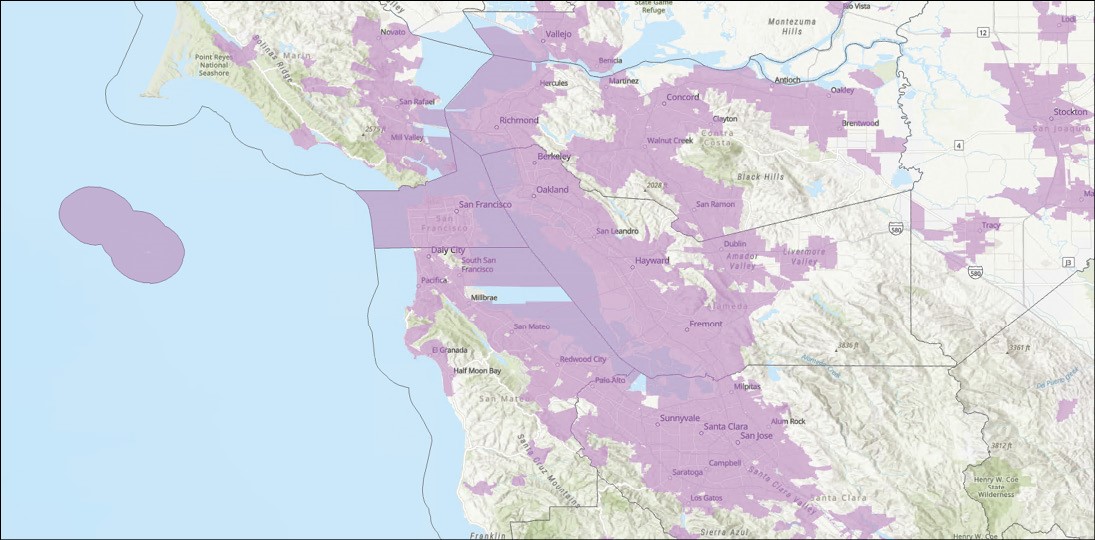

لایه شهرها اکنون 50 درصد شفاف است و به شما امکان می دهد آن را ببینید.

شفافیت زمانی مفید است که می‌خواهید ویژگی‌های زیر یک لایه را ببینید اما همچنان بتوانید لایه را برای مرجع ببینید. در اینجا، می توانید خطوط کلی شهرستان را در زیر لایه شهرها ببینید زیرا شهرها 50 درصد شفاف هستند.

ویژگی های خود را برچسب بزنید

1. به منطقه سانفرانسیسکو زوم کنید.
2. به بخش کالیفرنیا بازگردید.
3. در قسمت Contents، روی لایه شهرها کلیک راست کنید. برای روشن کردن برچسب‌گذاری، روی Label از لیست (نه ویژگی‌های برچسب‌گذاری!) کلیک کنید.

کشیدن برچسب ها ممکن است کمی طول بکشد، اما خوب است. می توانید نماد پیشرفت چرخش را در سمت راست پایین نقشه نظارت کنید تا ببینید کار در حال پیشرفت است. در حالی که برچسب های شما در حال کشیدن است، روی دکمه های دیگر کلیک نکنید.

همانطور که فرآیند طی می شود، شهرهای موجود در نقشه با مقدار Name خود از جدول ویژگی برچسب گذاری می شوند. آنها کمی به هم ریخته اند، درست است؟ می‌توانید برچسب‌ها را راحت‌تر بخوانید.

تنظیمات برچسب را تغییر دهید

بسته به آنچه در برچسب‌های خود دوست ندارید، می‌توانید چندین تنظیمات را برای بهبود آنها تغییر دهید:

• برچسب های تکراری را حذف کنید.
• یک فاصله بافر به برچسب ها اختصاص دهید تا همه آنها روی نقشه ترسیم نشوند.
• یک جلوه هاله ای در اطراف برچسب ها ایجاد کنید تا بهتر برجسته شوند.

در ادامه همه اینها را انجام خواهید داد. (بله، هر سه. شما خوشحال خواهید شد که انجام دادید!)

برچسب های تکراری را حذف کنید

1. در قسمت Contents، روی Cities کلیک راست کرده و از لیست روی Labeling Properties کلیک کنید تا پنجره Properties باز شود.

تب Class به طور پیش فرض باز می شود (پیش فرض با یک زیر خط آبی نشان داده شده است).

2. در سمت راست زبانه های Class و Symbol، روی Position کلیک کنید.
3. روی نماد حل تضاد کلیک کنید. نکته: برای مشاهده یک برچسب پاپ آپ یا ScreenTip برای یافتن Conflict Resolution به هر نماد اشاره کنید.
4. Remove Duplicate Labels را باز کنید و انتخاب را به Remove All تغییر دهید. همچنین می‌توانید Remove Within Fixed Distance را انتخاب کنید، اما در حال حاضر از Remove All برای حذف برچسب‌های تکراری استفاده می‌کنید.

تا زمانی که منتظر ترسیم مجدد برچسب ها هستید، نماد پیشرفت چرخش را زیر نظر داشته باشید.

یک فاصله بافر تعیین کنید

5. در بخش حل تعارض، حداقل اندازه ویژگی را گسترش دهید.
6. مشخصات را بهحوزه،0، ومیلی متر.

تنظیم این مقادیر به ArcGIS Pro می‌گوید که فقط برای شهرهایی که مساحت آنها بیش از دو میلی‌متر روی نقشه است، برچسب‌ها را ترسیم کند. به راحتی می توانید مقادیر را تغییر دهید تا زمانی که برچسب ها برای وضعیت شما خوب به نظر برسند.

یک افکت هاله ایجاد کنید

7. برای افزودن هاله و ایجاد تغییرات دیگر در استایل متن، روی تب Symbol کلیک کنید.
8. روی Appearance کلیک کنید تا آن را بزرگ کنید، Font Style را به Bold تغییر دهید و دوباره روی Appearance کلیک کنید تا آن را جمع کنید.
9. Halo را باز کنید، روی فلش رو به پایین Halo Symbol کلیک کنید و White Fill را انتخاب کنید (اولین گزینه زیر Polygon Symbols).
10. روی Apply در پایین صفحه کلیک کنید.

دوباره، ممکن است به نظر برسد که کار نمی کند، اما نماد پیشرفت چرخش را بررسی کنید. بله، هنوز در حال طراحی است!

11. هنگامی که فرآیند طراحی برچسب به پایان رسید، روی X در سمت راست بالای صفحه Label Class کلیک کنید تا آن را ببندید.
12. روی نشانک کل وضعیت بزرگنمایی کنید. نکته: در برگه نقشه، در گروه پیمایش، روی نشانک‌ها کلیک کنید و نشانک خود را کلیک کنید.

این زمان خوبی برای ذخیره پروژه است زیرا تغییرات زیادی ایجاد کرده اید. عادت کنید هر زمان که تغییراتی ایجاد کردید پس انداز کنید. این باعث صرفه جویی در وقت و غم شما می شود!

13. در بالا سمت چپ، روی ذخیره کلیک کنید.

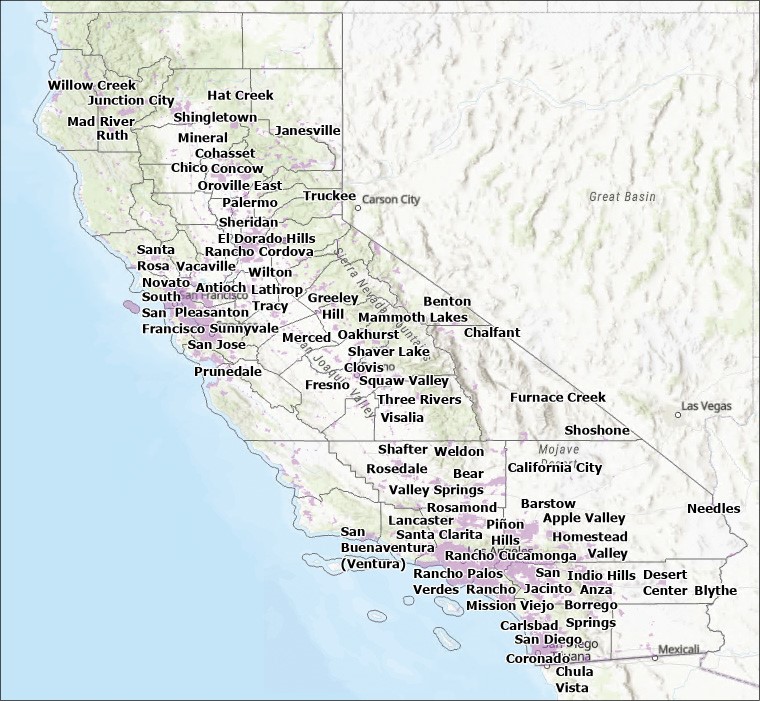

14. تغییرات نقشه خود را بررسی کنید.

یک طرح بندی ایجاد کنید

تا به حال با نقشه کار کرده اید. اینجاست که لایه‌های داده اضافه می‌شوند و نمادسازی می‌شوند تا درست به نظر برسند. اما زمانی که آماده به اشتراک گذاری نقشه خود هستید، احتمالاً طرحی می خواهید که نقشه شما را با عناصر مفید و جذاب به نمایش بگذارد. در طرح‌بندی، می‌توانید عنوان، فلش شمال، نوار مقیاس، افسانه و عناصر دیگر را اضافه کنید. ابتدا بیایید یک طرح بندی ArcGIS Pro ایجاد کنیم تا بتوانیم رابطه بین نقشه ها و چیدمان ها را بررسی کنیم.

1. در نوار ArcGIS Pro، روی تب Insert کلیک کنید.
2. روی New Layout کلیک کنید.

گزینه های شما شامل یک جهت عمودی یا افقی در اندازه های مختلف است.

3. برای این طرح، جهت عمودی و اندازه صفحه 8.5 در 11 اینچ را انتخاب کنید.

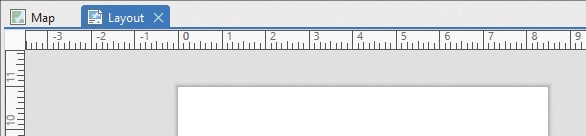

یک برگه Layout جدید در کنار برگه نقشه موجود شما اضافه می شود. می توانید بگویید که این یک طرح بندی است زیرا به نظر می رسد مانند یک تکه کاغذ با خط کش هایی در سمت چپ و بالا.

یک نقشه به چیدمان اضافه کنید

اما تکه کاغذ خالی است. نقشه شما کجاست؟ می توانید آن را به عنوان یک قاب نقشه به طرح اضافه کنید.

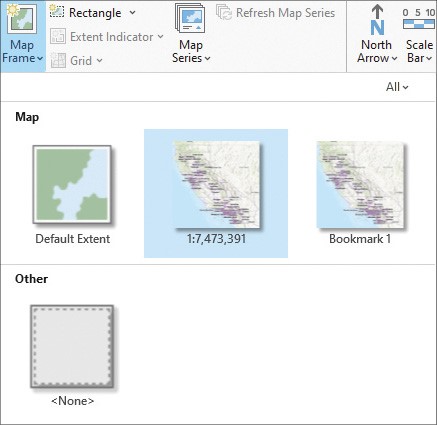

1. در تب Insert، در گروه Map Frames، روی دکمه Map Frame کلیک کنید.

در بخش Map، می‌توانید یک نقشه پیش‌فرض و یک تصویر کوچک از نقشه خود با مقیاس نقشه ارائه شده در زیر آن پیدا کنید. حتی یک انتخاب برای اضافه کردن وسعت نشانک خود وجود دارد.

2. روی تصویر کوچک نقشه خود کلیک کنید.

فلش پایین ناپدید می شود و مکان نما تغییر می کند، اما نقشه هنوز در طرح شما نیست. این عجیب است. خیر—ArcGIS Pro نمی داند که می خواهید نقشه را در کجای طرح خود قرار دهید. در اینجا نحوه اضافه کردن آن آمده است.

3. روی جایی در سمت چپ بالای کادر کلیک کنید و بکشید تا کادری روی طرح‌بندی بکشید تا نشان دهد که می‌خواهید نقشه شما در کجا قرار گیرد.

اندازه و مکان را می توان بعداً تغییر داد، بنابراین نگران دقیق بودن نباشید.

4. روی برگه‌های Layout و Map به جلو و عقب کلیک کنید و بین این دو جابجا شوید تا با ظاهر هر کدام و تفاوت آنها آشنا شوید. بررسی کنید که چگونه پنجره محتوا در هر یک تغییر می کند.

اصلاح و درج عناصر طرح

این طرح اکنون در قسمت Contents فهرست شده است. وجود آن در قسمت Contents مکان دیگری را برای دسترسی به عناصر و اصلاح ویژگی های آنها در اختیار شما قرار می دهد.

جهت چیدمان را تغییر دهید

1. برای تغییر جهت چیدمان، در قسمت Contents، در قسمت Drawing Order، روی Layout کلیک راست کرده و روی Properties کلیک کنید. نکته: همچنین می توانید فقط روی کلمه Layout دوبار کلیک کنید تا کادر محاوره ای Layout Properties به طور مستقیم باز شود. در ArcGIS Pro، اغلب راه های زیادی برای انجام یک کار وجود دارد!
2. از گزینه های سمت چپ، روی Page Setup کلیک کنید.

همیشه می توانید جهت طرح خود را به عمودی یا افقی تغییر دهید. با این حال، کالیفرنیا خوب به نظر می رسد، بنابراین می خواهید آن را در جهت پرتره رها کنید. اگر ایالت شما در جهت افقی بهتر به نظر می رسد (به عنوان مثال، مونتانا یا پنسیلوانیا)، آن را تغییر دهید.

3. برای بستن کادر محاوره ای Layout Properties روی OK کلیک کنید.

اندازه کادر کادر نقشه را تغییر دهید

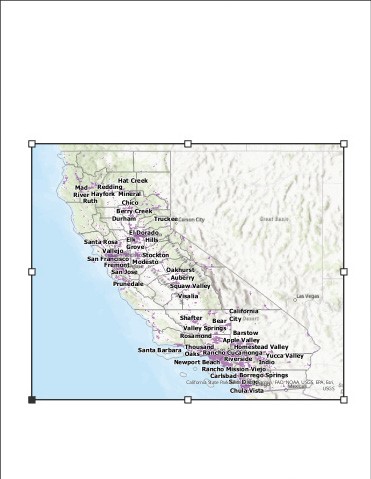

4. برای تغییر اندازه قاب نقشه خود، روی آن کلیک کنید تا آن را انتخاب کنید، و هر یک از دستگیره های گرفتن (جعبه های کوچک در گوشه ها و لبه ها) را بکشید.

هنگامی که این دسته ها ظاهر می شوند، می توانید برای تغییر مکان یا تغییر اندازه نقشه با آنها تعامل داشته باشید.

5. برای تغییر موقعیت قاب نقشه خود، دوباره روی آن کلیک کنید تا آن را انتخاب کنید و کادر را به موقعیت جدیدی بکشید.

درج عنوان

در مرحله بعد، بیایید عناصر نقشه مفید را به چیدمان خود اضافه کنیم. هنگامی که عناصر مختلف را اضافه می کنید، می توانید آنها را جابجا کنید و اندازه و سایر ویژگی های آنها را به دلخواه تغییر دهید. با این عناصر آزمایش کنید—در این مرحله نگران کامل کردن آنها نباشید.

6. در تب Insert، در گروه Graphics and Text، روی A ساده در ردیف بالا کلیک کنید.
7. توجه کنید که مکان نما تغییر کرده است. روی طرح بندی خود در بالای صفحه کلیک کنید و تایپ کنیدشهرستان ها و شهرهای کالیفرنیا، 2022.

عنوان ممکن است اندازه مناسب صفحه نباشد. بیایید آن را بزرگ کنیم.

8. روی متن کلیک کنید تا کادر متن فعال شود.

دستگیره های اطراف متن عنوان اضافه شده است.

9. روی متن فعال شده راست کلیک کرده و روی Properties کلیک کنید تا پنجره Element باز شود.
10. برای تغییر ظاهر متن، روی Text Symbol در بالای صفحه کلیک کنید و Appearance را باز کنید.

بیایید با افزایش اندازه فونت شروع کنیم.

11. برای اندازه، انتخاب کنید24 امتیاز. (همچنین می توانید دسته ها را برای تغییر اندازه متن بکشید.)
12. سبک فونت را به آن تغییر دهیدپررنگ.
13. برای اعمال این تغییرات روی Apply در پایین صفحه کلیک کنید.

اگر می‌خواهید فونت یا رنگ متن متفاوتی را امتحان کنید، خود را از بین ببرید! فقط مطمئن شوید که پس از ایجاد هر گونه تغییر روی Apply کلیک کنید.

14. روی جعبه متن فعال شده در صفحه طرح بندی خود کلیک کنید، و آن را بکشید تا به صورت افقی در مرکز صفحه قرار گیرد. ArcGIS Pro دارای یک ابزار snapping مفید (خط چین آبی) است که به شما کمک می کند عناصر را به راحتی در مرکز قرار دهید.
15. روی هر نقطه از فضای خاکستری کلیک کنید تا متن عنوان خود را غیرفعال کنید.

یک فلش شمال را وارد کنید

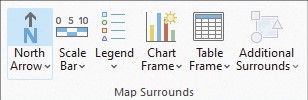

16. در گروه Map Surrounds، روی فلش رو به پایین شمال کلیک کنید تا انتخاب‌های فلش شمال را انتخاب کنید.
17. فلش شمال را که دوست دارید انتخاب کنید.
18. هنگامی که گزینه های فلش شمال ناپدید می شوند، کادری را روی طرح بندی که می خواهید فلش شمال شما ظاهر شود، بکشید.
19. در هر نقطه از فضای خاکستری کلیک کنید تا فلش شمال را غیرفعال کنید.

یک نوار مقیاس قرار دهید

20. در گروه Map Surrounds، برای انتخاب طرح‌های نوار مقیاس، روی فلش رو به پایین نوار مقیاس کلیک کنید و نوار مقیاسی را که دوست دارید انتخاب کنید.
21. کادری را روی طرح بندی که می خواهید نوار مقیاس شما ظاهر شود بکشید.
22. برای غیرفعال کردن نوار مقیاس روی هر نقطه از فضای خاکستری کلیک کنید.

یک راهنمای نقشه درج کنید

23. در گروه Map Surrounds، برای انتخاب طرح‌های افسانه‌ای، روی فلش رو به پایین Legend کلیک کنید.
24. افسانه 1 را انتخاب کنید.
25. افسانه را در جایی که می خواهید ظاهر شود قرار دهید.

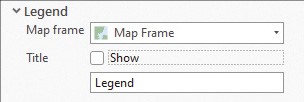

26. مطمئن شوید که افسانه هنوز فعال است. در قسمت Element، در قسمت Legend > Title، علامت کادر Show را بردارید.

پیکان شمال دارای برچسب «پیکان شمالی» نیست. نوار مقیاس برچسب “نوار مقیاس” ندارد. یک افسانه بدون برچسب “افسانه” قابل درک است.

27. در هر نقطه از فضای خاکستری کلیک کنید تا افسانه را غیرفعال کنید و عناصر جالب جدید را در طرح بندی خود وارد کنید!

آیا هنگامی که عناصر نقشه را به طرح‌بندی خود اضافه می‌کنید، متوجه شده‌اید که آنها نیز در بالای قاب نقشه در صفحه محتوا فهرست شده‌اند؟ در قسمت Contents، می‌توانید عناصر را روشن و خاموش کنید، روی آنها کلیک کنید تا فعال شوند، یا برای دسترسی به بسیاری از گزینه‌ها، از جمله ویژگی‌های عنصر، روی آنها کلیک راست کنید. خوب است بدانید.

شما در حال گرفتن این موضوع هستید. به راحتی می توانید این عناصر را در اطراف طرح بندی جابجا کنید تا زمانی که ظاهر آنها را دوست داشته باشید. در فصل‌های بعدی بیشتر با عناصر طرح‌بندی کار خواهید کرد تا مطمئن شوید نقشه‌هایتان جذاب و مفید هستند.

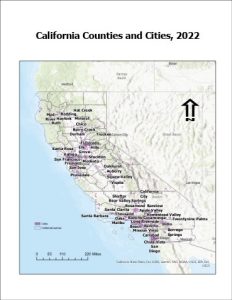

بررسی کنید که چیدمان نقشه شما چگونه بوده است.

28. در سمت چپ بالای پنجره ArcGIS Pro، روی Project کلیک کنید و روی Save Project As کلیک کنید.
29. به پوشه C:\GIS20\Chapter02 خود بروید، نام پروژه را به نام ایالت خود انتخاب کنید و روی Save کلیک کنید.
30. ArcGIS Pro را ببندید.

یک نقشه خوب برای شخصی که به آن نگاه می کند واضح است و آنچه را که سازنده نقشه می خواهد بگوید، به شما منتقل می کند. در این فصل، نحوه استفاده از رنگ ها، شفافیت، قرار دادن برچسب و سایر ابزارها را برای کمک به برقراری ارتباط یاد گرفتید. شما یاد گرفتید که چگونه یک طرح بندی ایجاد کنید و یک فلش شمالی، نوار مقیاس، افسانه و سایر اطلاعات مفید اضافه کنید. در فصل بعد، یاد خواهید گرفت که چگونه داده ها را از صفحه گسترده در نقشه زنده کنید.

فقط به این دلیل که شما می توانید به این معنی نیست که باید

شما می توانید عناصر زیادی را به نقشه خود اضافه کنید، اما باید از آنها کم استفاده کنید. بله، ممکن است به شما گفته شده باشد که هر نقشه‌ای به یک عنوان، یک فلش شمال، یک افسانه، اعتبار نویسنده، اعتبار منبع، و تاریخ چاپ و موارد دیگر نیاز دارد. بدین وسیله شما را از هرگونه چنین الزامی رها می کنیم. هر عنصری را که نیاز دارید اضافه کنید – اما نه چیز بیشتر، زیرا هرچه بیشتر اضافه کنید، حواس‌پرتی‌های بیشتری به چیزی که می‌خواهید بینندگان روی آن تمرکز کنند اضافه می‌کنید. به عنوان مثال، اگر عنوان نقشه شما Park Locations Downtown است، ممکن است به افسانه ای با همان اطلاعات نیاز نداشته باشید. یا اگر بینندگان مورد انتظار شما با یک منطقه آشنا هستند، ممکن است به نوار مقیاس یا فلش شمال نیاز نداشته باشید.

اگر در حال ایجاد نقشه ای برای استفاده در سراسر جهان هستید، جایی که مقیاس برای بسیاری از مخاطبان شما واضح نیست، به هر طریقی یک نوار مقیاس قرار دهید و در صورت لزوم، مایل ها و کیلومترها را نشان دهید. اگر برای واضح کردن نقشه خود به زیرنویس نیاز دارید، یکی اضافه کنید. هر آنچه را که نیاز دارید اضافه کنید – و دیگر هیچ.

تا زمانی که ما در مورد موضوع “کمتر، بیشتر است” هستیم، لطفاً از دیدن تعداد فونت ها و رنگ هایی که می توانید در نقشه خود استفاده کنید خودداری کنید. اگر لازم نیست به هر خیابان برچسب نزنید. جدولی اضافه نکنید که برای کسی که بفهمد چه چیزی ارائه می کنید مفید نیست. هنگامی که در ادامه کتاب درباره نقشه‌های پایه بحث می‌کنیم، خواهید دید که چگونه نقشه پایه بوم خاکستری روشن پراکنده یکی از مفیدترین آنهاست، در حالی که برخی از نقشه‌های پایه هیجان‌انگیز بصری بهتر است برای اهداف خاص رزرو شوند.

بله، ما فقط به شما گفتیم که کمتر کار کنید. خواهش میکنم!



داستان کاربر: تراز کردن مرزهای دارایی با GIS

در نیوپورت بیچ، کالیفرنیا، کد منطقه‌بندی شامل بیش از 300 صفحه استانداردهای توسعه پیچیده برای تعداد زیادی از زیرمجموعه‌ها است که از زمان تأسیس شهر در سال 1906 ایجاد شده‌اند. کد منطقه‌بندی شهر همچنین شامل استانداردهایی برای عقب ماندگی‌های ساختمانی است – فاصله یک سازه یا بخشی از یک ساختار از خط ویژگی عقب‌نشینی می‌کند.

این شهر بر اساس عواملی مانند عرض و شکل قطعه، میزان نزدیکی آن به بندر و مجاورت آن با یک کوچه، استانداردهای متفاوتی برای بسته‌ها دارد.

این شهر از GIS، شامل مجموعه‌های دقیق نقشه‌های مرجع، برای غلبه بر چالش ایجاد و ویرایش مجموعه داده‌های مکانی برای مشکلات استفاده می‌کند. با GIS آنها می توانند به طور دقیق مرزهای عقب ماندگی را با مرزهای دارایی تراز کنند.

این داستان در اصل با عنوان «نقشه‌برداری شکست در نیوپورت بیچ، کالیفرنیا، به‌روزرسانی می‌شود» توسط جردن بالتیرا در شماره زمستان 2020 ArcNews ظاهر شد و می‌توانید به آن دسترسی داشته باشید.links.esri.com/Setbacks.

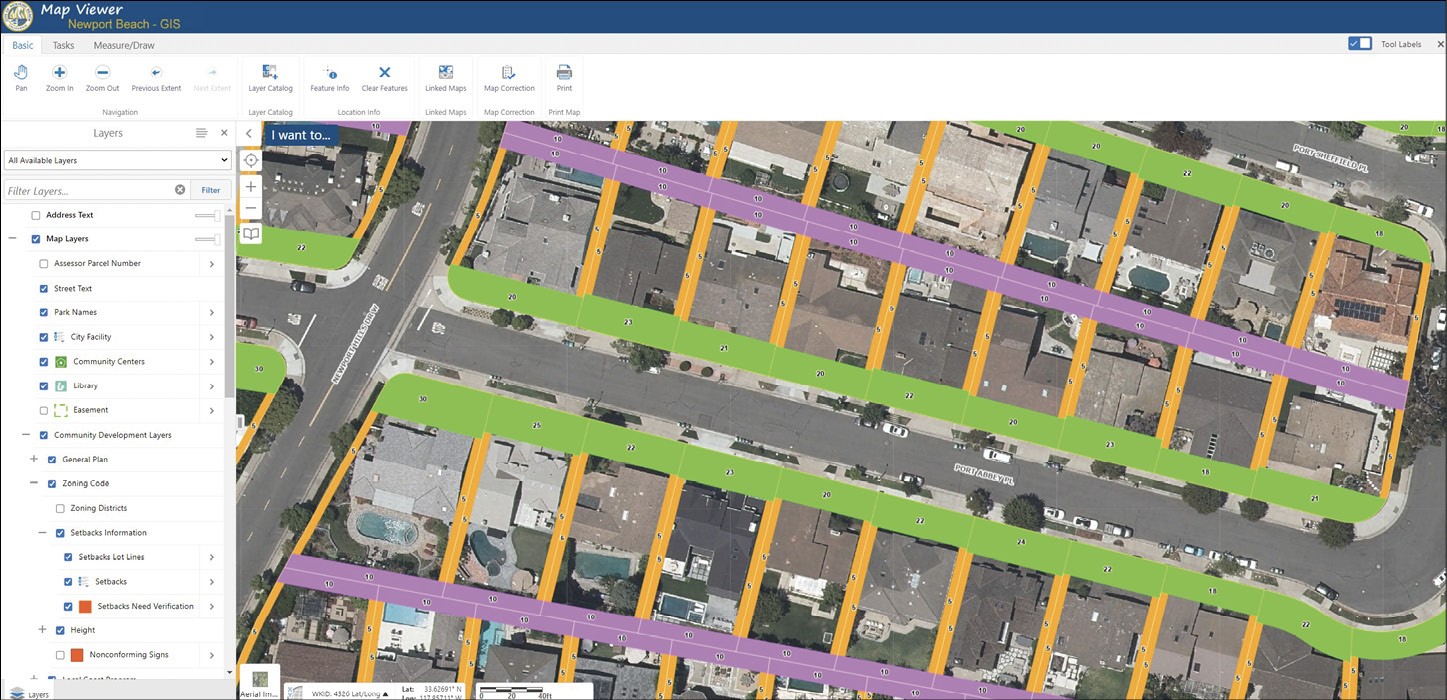

برنامه Map Viewer به کاربران اجازه می دهد تا استانداردهای توسعه پیچیده را در زیرمجموعه های نیوپورت بیچ تجسم و تجزیه و تحلیل کنند، به ویژه استفاده از عقب ماندگی ها، که تعیین کننده فاصله یک سازه از خط دارایی عقب افتاده است.

اعتبار: شهر نیوپورت بیچ، Esri، VertiGIS (سابق Latitude Geographics). منبع داده ها: شهر نیوپورت بیچ.
