مدلسازی و سازماندهی پارامتری سه بعدی (سه بعدی) برای تجسم مبتنی بر وب شبکه لوله در مقیاس شهر

مدلسازی و سازماندهی پارامتری سه بعدی (سه بعدی) برای تجسم مبتنی بر وب شبکه لوله در مقیاس شهر

خلاصه

شبکه لوله زیرزمینی یک زیرساخت حیاتی شهری است که نقش مهمی در مدیریت شهر هوشمند دارد. از آنجایی که ساخت صحنه سه بعدی (3D) دقیق شبکه های لوله زیرزمینی دشوار است، و مدیریت تعداد زیادی از نقاط و بخش های لوله دشوار است، یک روش مدل سازی و سازماندهی شبکه لوله سه بعدی در این مطالعه بررسی می شود. ابتدا، پارامترهای مدل‌سازی از داده‌های بررسی شبکه لوله تجزیه شد.
دوره-آموزش-حرفه-ای-gis
 سپس، مدل‌های نقطه و بخش لوله سه بعدی بر اساس الگوریتم‌های مدل‌سازی پارامتریک ساخته شدند. در نهایت، یک ساختار داده ناهمگن برای شبکه لوله سه بعدی از طریق سازماندهی داده های چهار درختی شل ایجاد شد. ساختار داده پیشنهادی برای کاشی های سه بعدی مناسب بود که توسط سزیوم (یک کره مجازی سه بعدی مبتنی بر وب) پذیرفته شد. از این رو، تعداد زیادی از شبکه های لوله را می توان در مرورگر مشاهده کرد. روش پیشنهادی با تولید و سازماندهی یک صحنه شبکه لوله سه بعدی در مقیاس بزرگ از پکن تأیید شد. نتایج تجربی نشان می‌دهد که مدل‌های شبکه سه بعدی لوله‌ای که با این روش تشکیل شده‌اند، می‌توانند جلوه بصری را برآورده کنند و کارایی لازم برای مدیریت هوشمند شهری را ارائه دهند.

کلید واژه ها:

خط لوله زیرزمینی ; مدل سازی پارامتریک ; تجسم ; سزیم

1. معرفی

شبکه های لوله زیرزمینی شهری زیرساخت های ضروری هستند و برای تامین گاز، آب، برق، ارتباطات، زهکشی و غیره استفاده می شوند [ 1 ]. با توسعه سریع شهرها، انواع بسیاری از خطوط لوله زیرزمینی ساخته شده است که فضاهای زیرزمینی را پیچیده تر می کند. مدیریت موثر فضای زیرزمینی یک «گره گوردین» [ 2 ] در نظر گرفته می شود. در سال های اخیر، چین یک برنامه ملی را با هدف مدیریت موثر شبکه های لوله زیرزمینی بر اساس داده های نقشه برداری جامع شبکه لوله و سیستم های اطلاعات جغرافیایی راه اندازی کرده است [ 3 ].
تجسم شبکه لوله های زیرزمینی شهری توسط بسیاری از محققین، با تمرکز بر مدل سازی خودکار خطوط لوله و تجسم سه بعدی (3D) مورد مطالعه قرار گرفته است [ 4 ، 5 ، 6 ]. فناوری های اولیه مورد استفاده در سیستم های اطلاعات جغرافیایی (GIS) و نرم افزار طراحی به کمک کامپیوتر (CAD) برای تجسم خطوط لوله بر اساس نقشه های دو بعدی (2 بعدی) متشکل از نقاط و خطوط [7، 8 ] بود . اگرچه جهت خطوط لوله را می توان به طور تقریبی ارائه کرد، رابطه فضایی خطوط لوله را نمی توان مستقیماً توصیف کرد. با توسعه فناوری تجسم سه بعدی، تجسم اشیاء زیرزمینی به شکل سه بعدی توجه بسیار بیشتری را به خود جلب کرده است [ 9]. به منظور اجتناب از شکاف بین بخش های خط لوله سه بعدی، Du و Zlatanova [ 10 ] رویکردی را با ساخت یک لوله جدید برای اتصال لوله ها برای تجسم ارائه کردند. با این حال، ویژگی های معنایی نقاط لوله مورد مطالعه قرار نگرفت. بکر و همکاران [ 11 ] یک مدل اطلاعات مکانی جدیدی پیشنهاد کرد که ویژگی‌های معنایی نقاط لوله را در نظر گرفت. این مدل قبلاً در زبان نشانه گذاری جغرافیای شهر (CityGML) [ 12 ] ادغام شده است ، اما تجسم شبکه های تأسیسات زیرزمینی در مقیاس شهر مورد بررسی قرار نگرفت. وو و همکاران [ 13] تجسم سه بعدی خطوط لوله در مقیاس شهر را با استفاده از روش ریخته گری مبتنی بر واحد پردازش گرافیکی (GPU) که ​​داده ها را به بلوک ها تقسیم می کند و از یک سایه زن هندسی برای هر خط لوله استفاده می کند، تحقق بخشید. با این حال، این رویکرد انعطاف‌پذیر نیست و تطابق بین بخش‌های لوله با قطرهای مختلف و مدل‌های نقطه لوله را در نظر نمی‌گیرد. علاوه بر این، این روش بر اساس برنامه مشتری پیاده سازی شده است که از طریق مرورگر قابل دسترسی نیست. اگرچه این مطالعات در بالا نتایج امیدوارکننده ای ارائه کردند، اما الزامات برنامه ریزی فضای زیرزمینی را برآورده نمی کنند [ 14]. با توسعه رایانش ابری و وب سرویس، تبدیل پلت فرم به یک مرورگر وب برای اشتراک گذاری و همکاری مهم است. تجسم شبکه‌های لوله زیرزمینی برای مدیریت شهری باید با موارد زیر مطابقت داشته باشد: (1) تجسم‌های پیوسته در مقیاس بزرگ در محیط وب. (2) توصیف دقیق ویژگی های معنایی نقاط لوله. مدل‌سازی دقیق ویژگی‌های مدل نقطه لوله و اتخاذ آنها برای تجسم در مقیاس شهر شبکه‌های لوله ضروری است. بنابراین، ایجاد دقیق و سریع یک مدل خط لوله سه بعدی بر اساس داده های خام خط لوله دو بعدی و تجسم دقیق معنایی نقاط لوله در یک صحنه وب سه بعدی برای مدیریت خط لوله زیرزمینی شهری حیاتی است [15 ] .
بهبود عملکرد سخت افزار کامپیوتر و فناوری مرورگر، به ویژه توسعه WebGL، تجسم سه بعدی وب را تا حد زیادی ارتقا داده است [ 16 ]. سزیوم [ 17 ]، یک پلتفرم زمین مجازی بین پلتفرمی مبتنی بر جاوا اسکریپت، به تدریج توسط کنسرسیوم فضایی باز (OGC) به رسمیت شناخته شد. به طور خاص، کاشی‌های سه‌بعدی استاندارد منبع باز [ 18 ] که در سال 2015 معرفی شد، می‌تواند فرآیندهای جریانی را برای بسیاری از اهداف جغرافیایی سه‌بعدی ناهمگن فراهم کند و امکان تجسم انواع داده‌های جغرافیایی را فراهم کند. مشخصات کاشی های سه بعدی [ 19] توسط جامعه توسعه دهندگان Cesium به شدت توصیه شده است. کاشی های سه بعدی از جریان داده هایی مانند برداری، شطرنجی، مدل و ابر نقطه پشتیبانی می کنند. با الهام از تحقیق در مورد پردازش داده های مدل سازی اطلاعات ساختمان (BIM) در کاشی های سه بعدی [ 20 ]، ما قالب 3D Tiles را برای تجسم خط لوله در محیط وب انتخاب کردیم. این نوع تجسم خط لوله قبلاً توسط محققان دیگر مورد بررسی قرار گرفته است. ژورادو و همکاران [ 21 ] یک برنامه GIS مبتنی بر وب برای مطالعه تجسم در زمان واقعی زیرساخت های زیرزمینی پیشنهاد کرد. وانگ و همکاران [ 22] یک چارچوب ترکیبی برای مدل‌سازی با کارایی بالا شبکه‌های لوله سه‌بعدی، که پلتفرم سه‌بعدی SuperMap و قالب مدل سه‌بعدی فضایی را اتخاذ می‌کند، پیشنهاد کرد. با این حال، اثر تجسم و کارایی خطوط لوله زیرزمینی شهری در یک محیط وب، به ویژه برای حفظ ویژگی‌های معنایی اضافی از طریق مدل‌سازی پارامتری، هنوز به بررسی بیشتر نیاز دارد.
در این مطالعه، یک رویکرد مدل‌سازی پارامتریک برای تجسم سه‌بعدی خطوط لوله زیرزمینی شهری پیشنهاد شده‌است و یک سازمان داده بهینه مناسب برای کاشی‌های سه‌بعدی بر اساس سزیم ارائه شده است. ادامه این مقاله به شرح زیر سازماندهی شده است. مدل سازی سه بعدی پارامتری معنایی برای داده های خط لوله و پردازش در مدل سه بعدی دسته ای (B3DM) برای مشخصات کاشی های سه بعدی در بخش 2 ارائه شده است . راستی آزمایی و تجزیه و تحلیل آزمایش در بخش 3 شرح داده شده است و مطالعه خلاصه شده و در بخش 4 مورد بحث قرار گرفته است .
دوره-آموزش-حرفه-ای-gis

2. مدل سازی و سازماندهی خطوط لوله

2.1. جریان کار

روش پیشنهادی شامل سه مرحله کلیدی است: (1) تجزیه داده‌های خط لوله هندسی و معنایی از پایگاه داده. (2) تولید مدل های سه بعدی برای بخش ها و نقاط لوله؛ (3) تقسیم و تبدیل مدل های لوله سه بعدی به داده های B3DM سازماندهی شده با ساختار کاشی های سه بعدی. گردش کار پردازش در شکل 1 ارائه شده است. در مرحله اول، اطلاعات پارامتریک از داده های خط لوله خام در پایگاه داده جغرافیایی مانند پایگاه داده مایکروسافت (MDB) تجزیه می شود. مرحله دوم از دو بخش تشکیل شده است: مدل سازی بخش لوله و مدل سازی نقطه لوله. مدل‌سازی بخش لوله عمدتاً شامل ساخت مش و نقشه‌برداری بافت است. مدل‌سازی نقطه لوله مستلزم پردازش نقاط خاصی است، مانند نقاطی در اتصال چند بخش لوله و همچنین نقاطی با ویژگی‌های خاص. برای بهره وری بهتر رندر، ما یک گونه از چهار درخت را برای ساخت شاخص فضایی مدل ها معرفی کردیم.

2.2. ساختار داده شبکه لوله

داده های شبکه لوله را می توان به سه نوع مشخص کرد: نقطه لوله، بخش خط لوله، و تسهیلات فرعی. ساختار داده نقاط لوله و همچنین بخش های خط لوله به ترتیب در جدول 1 و جدول 2 آمده است . این جداول فیلدهای مربوطه را برای مدلسازی خط لوله با روش ارائه شده در بخش 2.3 و بخش 2.4 ارائه می دهد .
اولین مرحله در مدل‌سازی خط لوله، تجزیه ویژگی‌های نقطه لوله و بخش لوله برای مدل‌سازی است. MDB یک پایگاه داده رابطه ای است که داده ها را بر اساس انواع خط لوله ذخیره می کند. با تجزیه داده های لایه می توان ویژگی های مهم نقاط لوله برای مدل سازی شامل مختصات، نقاط ویژگی، زائده ها و غیره را به دست آورد. اطلاعات مورد نیاز برای مدل‌سازی بخش لوله شامل شناسه‌های نقطه شروع و پایان، عمق، قطر لوله و سایر فیلدهای کلیدی است.

2.3. مدلسازی پارامتریک قطعه لوله

برای مدل‌سازی خودکار بخش‌های لوله، یک الگوریتم مدل‌سازی پارامتری برای ساخت مدل خط لوله بر اساس داده‌های بررسی، به عنوان مثال، قطر لوله و عمق مدفون، پیشنهاد شده‌است. مدلسازی خودکار مش خط لوله هدف اصلی الگوریتم است. بر اساس ساختار داده های بخش لوله، مشخص است که هر بخش لوله از دو نقطه لوله تشکیل شده است. طبق استاندارد خط لوله ملی چین [ 23]، طول هر بخش معمولاً بیش از 70 متر نیست. اطلاعات نقطه لوله حاوی مختصات سه بعدی و داده های ویژگی است. موقعیت مکانی قطعه لوله با مختصات نقطه شروع و پایان و همچنین عمق مدفون تعیین می شود. علاوه بر این، قطر قطعه برای توصیف شکل سطح لوله به صورت مربع یا دایره استفاده می شود. به عنوان مثال، 300 × 200 به این معنی است که لوله دارای یک سطح متقاطع مربع با عرض و طول 300 و 200 میلی متر است، در حالی که DN300 نشان می دهد که سطح متقاطع دایره ای با قطر 300 میلی متر است. شکل 2 انواع مختلف بخش لوله را نشان می دهد.

2.3.1. ساخت و ساز مش قطعه لوله

برای مدل سازی قطعه لوله مراحل زیر انجام می شود:
(1)
به دست آوردن مختصات نقطه شروع و پایان و همچنین قطر قطعه لوله.
(2)
محاسبه مختصات هر رأس در سیستم مختصات فضایی: از سه راس برای تشکیل یک مثلث استفاده می شود و همه مثلث ها به هم متصل می شوند تا هندسه قطعه لوله را تشکیل دهند.
هنگامی که استوانه به یک ستون چند ضلعی تبدیل می شود، پارامتر “شماره قطعه” که صاف بودن خط لوله را کنترل می کند، برای تقسیم بندی استوانه مورد نیاز است. مدل سازی قسمت منحنی قطعه لوله در شکل 3 نمایش داده شده است .

از آنجایی که در روش مدل‌سازی ارائه شده در بالا، شکاف‌هایی بین بخش‌ها وجود دارد، برای ترمیم شکاف به درمان بیشتری نیاز است. به منظور حل مشکل شکاف، یک قطعه لوله قوس صاف ساخته شده است. شکل 3 a ساخت بخیه برای شکاف را نشان می دهد. نقطه S نقطه تقاطع خط مرکزی بخش دو لوله، نقطه P3 نقطه شروع یک قطعه لوله و نقطه P4 نقطه پایان بخش لوله دیگر است θ زاویه تشکیل شده توسط بخش های لوله SP 3 و همچنین SP 4 است . برای تعیین قطعه قوس صاف، نقطه مرکزیابتدا باید S 1 داده شود و مختصات سه بعدی 1 را می توان به صورت زیر محاسبه کرد:

{ایکسس1 = ایکسس+(ایکسپ1+ایکسپ2-2ایکسس)×|اسپ2||اسپ1+اسپ2|×cos-1(θ/2)yس1 = yس+(yپ1+yپ2-2yس)×|اسپ2||اسپ1+اسپ2|×cos-1(θ/2)zس1 = zس+(zپ1+zپ2-2zس)×|اسپ2||اسپ1+اسپ2|×cos-1(θ/2)

جایی که |اسپ2|طول پاره خط SP 2 است ، |اسپ1+اسپ2|طول بردار جمع SP 1 و SP 2 است . 1 (ایکسپ1،yپ1،zپ1)و 2 (ایکسپ2،yپ2،zپ2)نقاط تلاقی عمود بر نقطه 1 به SP 3 و SP 4 هستند . مختصات آنها را می توان به صورت زیر محاسبه کرد:

{ایکسپ1 = ایکسس+(ایکسپ3-ایکسس)×|اسپ1||اسپ3|yپ1 = yس+(yپ3-yس)×|اسپ1||اسپ3|zپ1 = zس+(zپ3-zس)×|اسپ1||اسپ3|
{ایکسپ2 = ایکسس+(ایکسپ4-ایکسس)×|اسپ2||اسپ4|yپ2 = yس+(yپ4-yس)×|اسپ2||اسپ4|zپ2 = zس+(zپ4-zس)×|اسپ2||اسپ4|

جایی که |اسپ3|طول خط SP 3 است ، |اسپ4|طول خط SP 4 است . ص 3 (ایکسپ3،yپ3،zپ3)و 4 (ایکسپ4،yپ4،zپ4)نقاط انتهایی قطعه لوله و نقطه S هستند (ایکسس،yس،zس)نقطه اتصال دو بخش لوله است. مختصات آنها را می توان از داده های خط لوله خام بدست آورد. به همین ترتیب، |اسپ1|فاصله نقطه S تا نقطه 1 است ، |اسپ2|فاصله نقطه S تا نقطه 2 است . طول (L) از |اسپ1|را می توان به صورت زیر محاسبه کرد:

L = |اسپ1| = |اسپ2| = |اس1پ2|برنزه(θ/2) = (د2+س)/برنزه(θ/2)

در جایی که قطعه، نقطه مرکزی d قطر قطعه لوله است، s فاصله عمودی از نقطه مرکزی است. اس1چنبره به لوله، و متغیری است که شعاع بخیه را کنترل می کند. در شکل 3 a، بخیه زمانی که s برابر با شعاع لوله است، یک نمودار نارنجی است و زمانی که s برابر با قطر لوله است، سبز است. برای اثر ترمیم شکاف بهتر، مقدار s معمولاً کمی بزرگتر از شعاع لوله است. برای پیوند 1 و 2 ، یک قوس با نقطه رسم می شود اس1به عنوان مرکز و |اس1پ1|به عنوان شعاع نقطه C نقطه تقاطع خط است  اساس1و قوس به عنوان طول |سیاس1|برابر است  |اس1پ1|بنابراین، مختصات نقطه C را می توان به صورت زیر محاسبه کرد:

{ایکسج = ایکسس1+(ایکسس-ایکسس1)×|سیاس1||اساس1|yج = yس1+(yس-yس1)×|سیاس1||اساس1|zج = zس1+(zس-zس1)×|سیاس1||اساس1|

نقطه سیnدر صفحه تشکیل شده توسط خط است اساس1،  اس1 پ2، و سیnدر محیط دایره با نقطه قرار دارند اس1به عنوان مرکز بنابراین، می توانیم مختصات را بدست آوریم سیn(ایکسn،yn،zn)با فرمول زیر:

{|اس1پ2| = (ایکسn-ایکسس1)2+(yn-yس1)2+(zn-zس1)20=آ(ایکسn-ایکسس1)+ب(yn-yس1)+ج(zn-zس1)+تیcos(nβ)=(ایکسn-ایکسس1)(ایکسپ2-ایکسس1)+(yn-yس1)(yپ2-yس1)+(zn-zس1)(zپ2-zس1)|اس1پ1||اس1پ2|

که در آن طول های |اس1پ1|و |اس1پ2|برابر شعاع قوس بخیه، βیک پارامتر حداقل رادیان تعریف شده توسط کاربر است که صافی شبکه بخیه را تعیین می کند و a ، b ، c و t را می توان به صورت زیر بدست آورد:

{آ = (yس-yس1)(zپ2-zس1)-(yپ2-yس1)(zس-zس1)ب = (zس-zس1)(ایکسپ2-ایکسس1)-(zپ2-zس1)(ایکسس-ایکسس1)ج = (ایکسس-ایکسس1)(yپ2-yس1)-(ایکسپ2-ایکسس1)(yس-yس1)
تی = آایکسس1-بyس1-جzس1

بنابراین با استفاده از این سری از مراکز (سی1،سی2…سیn)، مدل بخیه خط لوله را می توان همانطور که در شکل 4 نشان داده شده است ساخت .

به طور کلی، مدل قطعه لوله با نقطه شروع و پایان و همچنین ویژگی های قطعه لوله تعیین می شود. نقاط شروع و پایان مختصات سه بعدی هستند و مختصات مدل قطعه لوله جهانی هستند که به مدل اجازه می دهد در موقعیت صحیح در زمین مجازی قرار گیرد.

2.3.2. نگاشت بافت پویا

نگاشت بافت روشی است که پیکسل ها را از یک بافت به یک سطح سه بعدی نگاشت می کند و می توان آن را به عنوان پیچاندن تصویر به دور جسم تفسیر کرد. یک بافت پویا دارای یک الگوی مکانی تکراری با الگوی بصری متغیر با زمان است. برای تأثیر بهتر خط لوله، از یک بافت پویا برای نگاشت بافت بر اساس مش خط لوله استفاده شد ( شکل 5 ). در این قسمت روش نگاشت بافت ارائه شده است. نگاشت بافت پویا خط لوله از دو بخش تشکیل شده است، یکی محاسبه مختصات بافت و دیگری نگاشت بافت پویا [ 24 ].

(1) محاسبه مختصات بافت بخیه خط لوله. نگاشت بافت در بخش لوله در امتداد خط لوله و جهت عمودی گسترش می یابد. با این حال، نگاشت بافت در اتصال خط لوله پیچیده تر است. با توجه به مختصات نقطه مرکزی بخیه که با رابطه (1) محاسبه شده است، مختصات فضایی چهار گوشه به دست می آید. مختصات بافت راس i , j ) روی مش بخیه را می توان به صورت زیر محاسبه کرد:

{U(من،j) = |پ(من،j)پ(من+1،j)|n∗منV(من،j) = V(من-1،j)+|پ(من،j)پ(من،j+1)|n

که در آن n طول کاشی اصلی بین دو نقطه نمونه برداری است، |پ(من،j)پ(من+1،j)|طول نقاط است پ(من،j)و پ(من+1،j)، و |پ(من،j)پ(من،j+1)|طول نقاط است پ(من،j)و پ(من،j+1). در اینجا، ( u ، v ) سیستم مختصات بافت را نشان می دهد، که در آن محور u در امتداد جهت خط لوله است، و محور v با جهت عمودی منطبق است. محدوده مختصات بافت بین (0,0) و (1,1) است. اگر از محدوده فراتر رود، تصویر بافت با رویکرد GL_REPEAT OpenGL ترسیم می شود.

(2) نگاشت بافت پویا. برای نشان دادن اثر تجسم دینامیکی در سیستم، لوله‌های زهکشی و تامین آب برای نقشه‌برداری بافت پویا انتخاب می‌شوند. یک شکل پویا با فرمت تبادل گرافیکی از قبل از طریق یک جریان تصویر برای ذخیره دنباله های تصویر آماده شده بود. مختصات بافت ثابت می ماند و تصویر را برای هر فریم در فرآیند رندر تازه می کند و بدون محاسبه مجدد مختصات بافت به یک جلوه پویا می رسد.

2.4. مدلسازی پارامتریک Pipe-Point

مدل‌سازی پارامتریک نقطه لوله، الگوریتمی برای ساخت یک مدل پیچیده سه بعدی نقطه لوله بر اساس پارامترهایی مانند موقعیت نقطه لوله، جهت قطعه لوله و قطر لوله است. در الگوریتم مدلسازی پارامتری نقطه لوله، ادغام مدل نمونه اولیه نقطه لوله و مدل قطعه لوله در نظر گرفته شده است. مدل نمونه اولیه لوله نقطه به مدل سه بعدی ساخته شده از قبل با 3ds Max یا سایر نرم افزارهای مدل سازی اشاره دارد. انواع مختلفی از مدل ها مانند شیر آب و فلنج در کتابخانه مدل تهیه شده است. در فرآیند نقطه لوله، پارامترهای ترجمه موقعیت، مقیاس بندی و چرخش مدل نمونه اولیه نقطه لوله از داده های خط لوله مجاور محاسبه می شود. نقطه لوله به طور همزمان با خط لوله پردازش می شود. مدل‌سازی نقطه لوله مستلزم تمایز بین نقاط ویژگی و نقاط اتصال است. نقاط مشخصه معمولاً شامل کنتورهای آب، دریچه‌ها و چاه‌های بازرسی است، در حالی که نقاط اتصال به زانو، سه راهی و متقاطع اشاره دارد. با توجه به قطر هر لوله و زاویه بین بخش های لوله، مدل نمونه اولیه در کتابخانه مدل به طور خودکار با استفاده از الگوریتم ساخت تنظیم می شود تا به طور موثرتری مدل نمونه اولیه و مدل های بخش لوله را ترکیب کند.

2.4.1. پردازش نقطه ویژگی

برای بهبود دقت تجسم شبکه لوله، کتابخانه مدل نمونه اولیه برای نقاط ویژگی مانند کنتورهای آب، شیرها و سایر نقاط لوله آماده شده است. با این حال، جهت و قطر هر نقطه ویژگی در سیستم شبکه لوله واقعی متفاوت است. بنابراین، پیوستن یکپارچه به نمونه اولیه و مدل‌های بخش لوله با توجه به پارامترها معمولاً یک مشکل در فرآیند مدل‌سازی است. در شکل 6، فلش سبز جهت گیری اولیه مدل نمونه اولیه را نشان می دهد. در فرآیند مدل سازی نقطه لوله، زاویه چرخش را می توان با استفاده از رابطه نسبی بین مختصات نقطه شروع و پایان لوله محاسبه کرد و ضریب پوسته پوسته شدن را می توان با توجه به نسبت قطر لوله با توجه به اندازه به دست آورد. از مدل نمونه اولیه زاویه چرخش به صورت زیر محاسبه می شود، که در آن α، β و γ به ترتیب زوایای بین بخش لوله و محور x ، محور y و همچنین محور z را نشان می دهند:

{α = برنزه-1y2-y1ایکس2-ایکس1β = برنزه-1z2-z1y2-y1γ = برنزه-1ایکس2-ایکس1z2-z1

2.4.2. پردازش نقطه اتصال

لوله های مجاور معمولاً توسط یک زانویی به هم متصل می شوند و اتصال نیاز به مدل سازی خاصی دارد. در تجسم سه بعدی، تبدیل فضایی برای قرار گرفتن یک مدل سه بعدی در موقعیت مناسب مورد نیاز است ( شکل 7 ). ماتریس مدل برای تبدیل رئوس از مختصات محلی به مختصات جهانی اعمال می شود. برای یک مدل سه بعدی فلنج در کتابخانه مدل، مختصات صحیح جهان را فقط می توان با تبدیل فضایی ماتریس مدل که شامل ترجمه، چرخش و مقیاس بندی است، به دست آورد. در معادله (10)، ماتریس مدل M به ماتریس تبدیل اعمال شده برای مدل فلنج سه بعدی اشاره دارد که در آن مقیاس بندی M ماتریس مقیاس بندی، چرخش M ماتریس چرخش و ترجمه M است.ماتریس ترجمه است:

ممترoدهلمترآتیrمنایکس = مسجآلمنng∗مroتیآتیمنon∗متیrآnسلآتیمنon
مسجآلمنng = [د/د10000د/د10000د/د100001]
مroتیآتیمنon = [cosα0گناهα00100-گناهα0cosα00001][10000cosβ-گناهβ00گناهβcosβ00001][cosγ-گناهγ00گناهγcosγ0000100001]
متیrآnسلآتیمنon = [100ایکسپ1010yپ1001zپ10001]

جایی که مقیاس بندی است د/د1با قطر لوله d و قطر اولیه فلنج د1، و  α، β، و  γنشان دهنده زوایای بین اس1پ1→و به ترتیب محورهای x ، y و z ،  ایکسپ1،  yپ1، و  zپ1مختصات x , y و z نقطه 1 هستند .

2.4.3. پردازش نقطه ای چند جهته

هنگامی که چندین بخش لوله در یک نقطه قطع می شوند، معمولاً توسط یک اتصال لوله مانند اتصال سه راهی و اتصال متقاطع به یکدیگر متصل می شوند. برای این وضعیت پیچیده، ما از روش مدل‌سازی پارامتریک برای تنظیم عناصر مدل، از جمله قطر لوله و زاویه، برای تناسب بخش‌های لوله استفاده می‌کنیم. سپس، چندین عنصر مدل را برای تشکیل یک ساختار چند گذری ترکیب می کنیم. شکل 8 ترکیب ساختار چند پاسی را در نمای بالا و مورب نشان می دهد.
روش مدل‌سازی چند پاسی شامل دو بخش است: (1) انتخاب حداکثر قطر لوله‌های متصل چندگانه به عنوان استاندارد برای مدل‌سازی قسمت میانی. (2) همانطور که در شکل 8 ب نشان داده شده است، یک مخروط بین بخش های لوله بزرگتر و کوچکتر برای تحقق بخشیدن به یک اثر گذار بسازید . پارامترهای مورد استفاده در اینجا شامل قطر هر بخش لوله و طول انتقال قابل تنظیم در اتصال است.

2.5. سازمان مدل لوله مقیاس شهر

از آنجایی که یک شهر حاوی مقادیر زیادی شبکه لوله است، صحنه سه بعدی نمی تواند همه محتویات را به طور همزمان بارگذاری و نمایش دهد. از این رو، بارگذاری بلوک مورد نیاز است [ 25 ]. کاشی‌های سه‌بعدی یک مشخصات باز برای پخش و ارائه مقادیر عظیمی از محتوای سه‌بعدی جغرافیایی مانند فتوگرامتری، ساختمان‌های سه‌بعدی، BIM/CAD، ویژگی‌های پیشرفته و ابرهای نقطه‌ای است. این یک ساختار داده سلسله مراتبی و مجموعه ای از قالب های کاشی را تعریف می کند که محتوای قابل رندر را ارائه می دهد. کاشی‌های سه‌بعدی بر اساس فرمت انتقال GL ساخته شده‌اند که توسط کنسرسیوم فضایی باز [ 26 ، 27] توصیه می‌شود.]. این مشخصات توسط موتورهای سه بعدی مانند Open Scene Graph (OSG) و Cesium پشتیبانی می شود. اصل پارتیشن بندی مدل خط لوله باید در نظر بگیرد که بخش های لوله نباید قطعه بندی شوند. بنابراین، خطوط لوله باید در نقاط لوله تقسیم شوند تا از برش قطعه لوله جلوگیری شود. برای دستیابی به این هدف، قوانین متداول پارتیشن چهاردرختی را بهبود بخشیم، به گونه‌ای که کاشی‌های کودک روی هم قرار می‌گیرند، اما انسجام فضایی همچنان حفظ می‌شود، کاشی والدین همه فرزندان خود را محصور می‌کند، و کاشی‌های هم سطح درخت می‌توانند داشته باشند. اندازه های متفاوت. این یک گونه از چهار درخت است که در این مطالعه چهار درخت شل نامیده می شود. این رویکرد برای تجسم شبکه لوله برای جلوگیری از شکافتن بخش‌های لوله و مدل‌های نقطه لوله مفید است.

2.5.1. سازماندهی داده ها برای مدل لوله در کاشی های سه بعدی

برای ایجاد مدل خط لوله، داده های مدل بر اساس مشخصات کاشی های سه بعدی سازماندهی می شوند. عنصر اصلی کاشی های سه بعدی یک فایل مجموعه کاشی است. مجموعه کاشی مجموعه ای از کاشی ها است که در یک ساختار سلسله مراتبی سازماندهی شده اند. مجموعه tiles در JavaScript Object Notation (JSON) توضیح داده شده است که یک فرمت تبادل داده سبک وزن است. شکل 9یک مثال ساده از یک مجموعه کاشی را نمایش می دهد تا مهمترین مفاهیم و عناصر آن را نشان دهد. برای حفظ تعادل بین اثربخشی و کارایی تجسم، فناوری سطح جزئیات (LOD) برای ساخت مدل‌هایی با جزئیات مختلف در سطوح مختلف اتخاذ شده است. مدل لوله تولید شده توسط الگوریتم مدل‌سازی پارامتریک در مجموعه کاشی‌ها به عنوان یک مدل سه‌بعدی دسته‌ای پذیرفته می‌شود. مدل‌های نمونه اولیه که مدل نقطه لوله را تشکیل می‌دهند یکسان هستند، اما موقعیت‌های فضایی مربوطه متفاوت است. برای مثال، شیر آب در فرآیند مدل‌سازی نقطه لوله، همان مدل را در کتابخانه مدل اتخاذ می‌کند. برای جلوگیری از بارگیری چندین بار در طول رندر، به عنوان یک مدل سه بعدی نمونه بارگذاری می شود. صرف نظر از تعداد مراجع، فقط یک نسخه در حافظه ذخیره می شود.

2.5.2. تقسیم مدل های لوله به کاشی های سه بعدی

کاشی‌های سه‌بعدی مفهوم سلسله مراتبی LOD (HLOD) را برای ارائه بهینه داده‌های مکانی [ 28 ] ترکیب می‌کنند. مجموعه کاشی های سه بعدی مجموعه ای از کاشی ها است که به عنوان یک ساختار داده سلسله مراتبی سازماندهی شده اند. خود مجموعه کاشی حاوی کاشی ریشه است و هر کاشی ممکن است کاشی های فرزند داشته باشد. روش مرسوم سازماندهی چهاردرخت نمی تواند خواسته های تقسیم خط لوله را برآورده کند [ 29 ]. از این رو، ما یک روش تقسیم چهار درخت شل را اتخاذ کردیم. برای چهار درخت شل، اگر مدل نقطه لوله در مرز کاشی باشد، مدل کاملاً به کاشی تقسیم می شود ( شکل 10) .). در عین حال مشخص می شود که مدل شمارش شده است و در محاسبه کاشی های مجاور لحاظ نمی شود. از این رو، اندازه کاشی بر اساس تمامی مدل های موجود مجدداً محاسبه می شود و در نهایت یک چهاردرخت با ساختار سست تشکیل می شود.
برای رندر سریع، بخش ها و نقاط لوله را می توان با استفاده از روش سازماندهی چهار درخت شل به کاشی تقسیم کرد. در طول فرآیند تبدیل داده‌ها، تابع تبدیل فرمت برای تبدیل داده‌های مدل از فرمت دودویی پراکنده OSG (OSGB) به کاشی‌های چهاردرخت، ادغام می‌شود و سپس در یک موتور تجسم سه بعدی برای رندر بارگذاری می‌شود.

3. آزمایش و تجزیه و تحلیل

برای تأیید روش پیشنهادی، داده های شبکه لوله یک منطقه خاص در پکن، چین برای تأیید انتخاب شدند. از آنجایی که OSGB یک فرمت داده مدل سه بعدی است که به طور گسترده مورد استفاده قرار می گیرد [ 30 ]، یک ابزار مبتنی بر OSG برای تجزیه داده های MDB و ساخت مدل های شبکه لوله توسعه داده شد، و سپس داده های کاشی های سه بعدی پردازش شده در سزیم بارگذاری شدند تا اثر تجسم تصویر را تأیید کنند. الگوریتم محیط آزمایشی یک سیستم عامل Windows 10 Professional 64 بیتی بود. واحد پردازش مرکزی (CPU) یک پردازنده هشت هسته ای Intel Core i7-8565U با فرکانس 1.8 گیگاهرتز با 16 گیگابایت حافظه دسترسی تصادفی (RAM) و کارت گرافیک NVIDIA GeForce MX 150 با 2 گیگابایت رم بود. وضوح صفحه نمایش 1920 × 1080 پیکسل و مرورگر کروم 78.0.3904.108 بود.

3.1. داده های تجربی

در این آزمایش، داده های خط لوله یکپارچه در یک پایگاه جغرافیایی شخصی با استفاده از فرمت MDB بایگانی شدند. داده های خط لوله به دو بخش تقسیم شد. یکی شامل چهار نوع لوله با قطر زیاد، یعنی آب، زهکشی، گاز و تامین حرارت در منطقه شهری بود. بخش دیگر شامل اطلاعات دقیق خط لوله یک منطقه مسکونی بود. این آزمایش شامل هفت نوع خط لوله بود. جدول 3 آمار داده های خط لوله را نشان می دهد.

3.2. کارایی

بر اساس روش پیشنهادی در این مطالعه، ابتدا داده های خط لوله تجزیه شدند. سپس با استفاده از روش مدلسازی پارامتری، مدل هندسی شبکه لوله تولید شد. در نهایت، داده‌های مدل به داده‌های کاشی‌های سه‌بعدی با توجه به سازماندهی چهار درخت شل قالب‌بندی شدند.
جدول 4 ذخیره سازی و زمان مصرف شده توسط انواع داده های آزمایشی مختلف را نشان می دهد. مجموع فضای ذخیره سازی داده های مدل استاندارد (OSGB) 1436 مگابایت است و کل ذخیره سازی داده های کاشی های سه بعدی نهایی (B3DM) 1051 مگابایت است. از آنجایی که هر نوع مدل خطی مستقل است، می توان از محاسبات موازی چند رشته ای استفاده کرد [ 31 ]. زمان مصرف شده برای نسل مدل نهایی 213 ثانیه و زمان تبدیل OSGB به کاشی های سه بعدی 182 ثانیه بود.
شکل 11 نتایج مدل سازی پارامتریک را برای چندین نقطه لوله ضروری نشان می دهد. شکل 11 a جلوه بصری زانویی خط لوله تامین آب را نشان می دهد. شکل 11b اثر تجسم مدل چاه دستی و خط لوله ارتباطی را نشان می دهد. شکل 11 c نقطه سه راهی خط لوله آب باران شامل چاه آب باران و رنده را به تصویر می کشد. شکل 11 d تقاطع خط لوله گاز را در یک منطقه مسکونی نشان می دهد.
شکل 12 تجسم شبکه های لوله در مقیاس بزرگ را نشان می دهد. توزیع شبکه های لوله در یک منطقه بزرگ را می توان در سیستم تجسم خط لوله از طریق ساختار سازمانی سست چهاردرخت ارائه کرد. شکل 12 الف نمای بالایی است که اثر رندر شبکه لوله را در مقیاس بزرگ نشان می دهد. با استفاده از فناوری LOD، دقت مدل خط لوله را می توان به طور موثرتری کنترل کرد و از مصرف غیر ضروری منابع محاسباتی جلوگیری کرد. شکل 12 ب توزیع خط لوله را در سطح جاده نشان می دهد و توزیع فضایی شبکه های مختلف لوله را می توان مشاهده کرد. اثر رندر ترکیبی شبکه لوله و ساختمان ها در شکل 12 ارائه شده استج. با استفاده از یک الگوریتم عملیات سطحی و برش زمین نیمه شفاف، می‌توانیم توزیع فضایی شبکه لوله‌های زیرزمینی را بررسی کنیم ( شکل 12 د).
شکل 13 تحلیل مقطع خط لوله را نشان می دهد که در آن قطر لوله شبکه های لوله زیرزمینی و روابط افقی و عمودی بین لوله ها نشان داده شده است. دایره ای که با یک خط نقطه چین در قسمت پایین شکل به هم متصل شده است نشان می دهد که خط لوله گرد است و ارتفاع سطح مربوطه، عمق مدفون، نوع خط لوله، قطر لوله و فاصله بین خطوط لوله مجاور در پایین شکل نشان داده شده است. در هر دو نقطه از نقشه، سطح مقطع خط لوله را می توان به دست آورد. از طریق نمودار مقطع، عمق مدفون هر خط لوله و فاصله بین خطوط لوله را می توان به وضوح ارائه کرد. برای مدیریت شهری، توزیع شبکه های لوله را می توان قبل از حفاری زمین مشاهده کرد [ 32] برای جلوگیری از شکستن شبکه های لوله در طول فرآیند ساخت و ساز.
دوره-آموزش-حرفه-ای-gis

4. نتیجه گیری و کار آینده

این مطالعه یک روش مدل‌سازی و سازماندهی لوله برای تجسم لوله در مقیاس شهر بر اساس سزیم ارائه می‌کند. ویژگی‌های بخش و نقطه لوله برای اتخاذ یک ساختار چهاردرختی شل در نظر گرفته می‌شود و امکان مشاهده طیف وسیعی از داده‌های خط لوله را در یک مرورگر وب فراهم می‌کند. یک مدل خط لوله سه بعدی را می توان به سرعت با استفاده از روش مدل سازی پارامتریک ساخت و اتصال خط لوله را می توان با استفاده از روش ذکر شده در بخش 2.3.1 ساخت.برای جلوگیری از ترک بین بخش های خط لوله. مدل های مختلف نقطه لوله در نظر گرفته و پردازش شدند و مدل نمونه اولیه به طور خودکار بر اساس نقاط ویژگی مطابقت داده شد. مدل مؤلفه نقطه لوله بر اساس الگوریتم ساخت و ساز پارامتری شده تولید شد. برای نقاط لوله پیچیده که توسط چندین لوله با قطرهای مختلف تشکیل شده است، الگوریتم مدل فلنج را با یک شبکه مثلثی ترکیب کرد. پس از مدل‌سازی شبکه لوله، برای مرور سریع در سزیوم، تبدیل فرمت از فرمت اصلی OSGB به فرمت B3DM انجام شد و داده‌های مدل از طریق ساختار چهار درختی شل در قالب کاشی‌های سه‌بعدی سازمان‌دهی شدند. در نهایت، یک سیستم تجسم سه بعدی مبتنی بر وب از شبکه‌های خط لوله ایجاد شد و مدل‌سازی داده‌ها و گردش‌های کاری پردازش خطوط لوله مختلف اعتبارسنجی شد.
(1)
داده های GIS لوله، از جمله بخش ها و نقاط لوله، می توانند به سرعت و به طور خودکار در یک مدل لوله سه بعدی پردازش شوند.
(2)
مدل لوله به عنوان یک ساختار چهاردرخت شل سازماندهی شده است که می تواند تجسم شبکه های لوله زیرزمینی در مقیاس شهر را در یک کره مجازی برآورده کند.
از آنجایی که مدل لوله با استفاده از یک سطح هندسی ساخته شده است، دستیابی به تجسم و تجزیه و تحلیل داخلی لوله دشوار است. در توسعه شهر هوشمند، یک مدل لوله دقیق برای پاسخ اضطراری شهری ضروری است. در آینده، ادغام داخلی و خارجی گالری های لوله سه بعدی باید مورد بررسی قرار گیرد.

منابع

  1. مندز، ای. شال، جی. هاومن، اس. Junghanns، S. فلنر، دی. Schmalstieg, D. تولید مدل های معنایی سه بعدی زیرساخت های زیرزمینی. محاسبات IEEE. نمودار. Appl. 2008 ، 28 ، 48-57. [ Google Scholar ] [ CrossRef ]
  2. بالوگون، آل. Matori، AN; Lawal، DU Geovisualization خطوط لوله زیرسطحی: یک رویکرد سه بعدی. مد. Appl. علمی 2011 ، 5 ، 158. [ Google Scholar ] [ CrossRef ]
  3. بررسی خط لوله زیرزمینی شهری. در دسترس آنلاین: http://www.mohurd.gov.cn/wjfb/201605/t20160510_227405.html (در 10 مارس 2020 قابل دسترسی است).
  4. دونر، اف. تامپسون، آر. استوتر، جی. لمن، سی. پلوگر، اچ. ون اوستروم، پی. زلاتانوا، اس. راه حل هایی برای کاداستر 4 بعدی – با مطالعه موردی در مورد شبکه های ابزار. بین المللی جی. جئوگر. Inf. علمی 2011 ، 25 ، 1173-1189. [ Google Scholar ] [ CrossRef ]
  5. حجازی، آی.ح. اهلرز، ام. زلاتانوا، اس. نیبو: رویکردی جدید برای نمایش و تحلیل شبکه‌های ابزار داخلی در سیستم‌های اطلاعات جغرافیایی سه بعدی. بین المللی جی دیجیت. زمین 2012 ، 5 ، 22-42. [ Google Scholar ] [ CrossRef ]
  6. لی، اس. کای، اچ. Kamat، VR سیستم جغرافیایی آگاه از عدم قطعیت برای نقشه برداری و تجسم ابزارهای زیرزمینی. خودکار ساخت و ساز 2015 ، 53 ، 105-119. [ Google Scholar ] [ CrossRef ]
  7. پنگ، جی. Peng, F. Le روش ارزیابی مبتنی بر GIS منابع فضای زیرزمینی برای برنامه ریزی فضایی شهری: روش شناسی قسمت 1. تون. Undergr. فناوری فضایی 2018 ، 74 ، 82-95. [ Google Scholar ] [ CrossRef ]
  8. هو، ز. Gu, Q. یک روش بهبود یافته برای ترسیم نقطه خط لوله زیرزمینی در اتوکد. جی. ژئومات. 2011 ، 4 ، 43-44. [ Google Scholar ]
  9. لیو، هی؛ کوچک، JC; مدل سازی سه بعدی کارتر، JP کامل برای اثرات تونل زنی بر روی سیستم های پشتیبانی موجود در منطقه سیدنی. تون. Undergr. فناوری فضایی 2008 ، 23 ، 399-420. [ Google Scholar ] [ CrossRef ]
  10. دو، ی. زلاتانوا، اس. رویکردی برای تجسم سه بعدی خطوط لوله. در نوآوری در سیستم های اطلاعات جغرافیایی سه بعدی ; Springer: Berlin/Heidelberg, Germnay, 2006; ص 501–507. شابک 354036997X. [ Google Scholar ]
  11. بکر، تی. ناگل، سی. Kolbe، TH مدلسازی سه بعدی معنایی شبکه های چندکاربری در شهرها برای تجزیه و تحلیل و تجسم سه بعدی. در حال پیشرفت و روندهای جدید در علوم ژئو اطلاعات سه بعدی ; پولیو، جی.، دانیل، اس.، هوبرت، اف.، ویرایش. Springer: برلین/هایدلبرگ، آلمان، 2013; صص 41-62. [ Google Scholar ]
  12. گروگر، جی. Plümer, L. CityGML—مدل های شهری سه بعدی معنایی قابل تعامل. ISPRS J. Photogramm. Remote Sens. 2012 ، 71 ، 12-33. [ Google Scholar ] [ CrossRef ]
  13. وو، زی. وانگ، ن. شائو، جی. روش ریخته گری پرتوی دنگ، G. GPU برای تجسم خطوط لوله سه بعدی در یک کره مجازی. بین المللی جی دیجیت. زمین 2019 ، 12 ، 428–441. [ Google Scholar ] [ CrossRef ]
  14. کلارک، RJ برنامه ریزی و نقشه برداری از فضای زیرزمینی – مروری. تون. Undergr. فناوری فضایی 2000 ، 15 ، 271-286. [ Google Scholar ] [ CrossRef ]
  15. هانتر، جی. بروکینگ، سی. ریدینگ، ال. Vink, S. یک سیستم مبتنی بر وب که امکان ادغام، تجزیه و تحلیل و تجسم سه بعدی زیرسطحی داده های پایش آب های زیرزمینی و مدل های زمین شناسی را فراهم می کند. بین المللی جی دیجیت. زمین 2016 ، 9 ، 197-214. [ Google Scholar ] [ CrossRef ]
  16. رسچ، بی. وهلفارت، آر. Wosniok, C. تجسم 4 بعدی مبتنی بر وب داده های جغرافیایی دریایی با استفاده از WebGL. کارتوگر. Geogr. Inf. علمی 2014 ، 41 ، 235-247. [ Google Scholar ] [ CrossRef ][ نسخه سبز ]
  17. سزیم در دسترس آنلاین: https://cesiumjs.org/about/ (در 29 مارس 2020 قابل دسترسی است).
  18. کاشی های سه بعدی در دسترس آنلاین: https://cesium.com/blog/2015/08/10/introducing-3d-tiles/ (در 9 ژوئن 2020 قابل دسترسی است).
  19. مشخصات کاشی های سه بعدی در دسترس آنلاین: https://github.com/AnalyticalGraphicsInc/3d-tiles/tree/master/specification#tileset-json (در 9 ژوئن 2020 قابل دسترسی است).
  20. چن، ی. شورج، ا. رجبی فرد، ع. صبری، اس. از IFC تا کاشی های سه بعدی: یک راه حل منبع باز یکپارچه برای تجسم BIM ها بر روی سزیم. ISPRS Int. J. Geo Inf. 2018 ، 7 ، 393. [ Google Scholar ] [ CrossRef ] [ نسخه سبز ]
  21. ژورادو، جی.ام. اورتگا، ال. گراسیانو، آ. Feito، برنامه GIS مبتنی بر وب FR برای تعامل بلادرنگ زیرساخت های زیرزمینی از طریق واقعیت مجازی. در مجموعه مقالات GIS: مجموعه مقالات سمپوزیوم بین المللی ACM در مورد پیشرفت در سیستم های اطلاعات جغرافیایی، ردوندو بیچ، کالیفرنیا، ایالات متحده آمریکا، 1 تا 10 نوامبر 2017. [ Google Scholar ]
  22. وانگ، اس. سان، ی. سان، ی. گوان، ی. فنگ، ز. لو، اچ. کای، دبلیو. Long, L. یک چارچوب ترکیبی برای مدلسازی با کارایی بالا شبکه های لوله سه بعدی. ISPRS Int. J. Geo Inf. 2019 ، 8 ، 441. [ Google Scholar ] [ CrossRef ] [ نسخه سبز ]
  23. چین، M. Of H. و U.-RD از PR مشخصات فنی برای تشخیص خط لوله زیرزمینی شهری. در دسترس آنلاین: http://www.mohurd.gov.cn/wjfb/201905/t20190506_240463.html (در 9 ژوئن 2020 قابل دسترسی است).
  24. Weinhaus، FM; Devarajan, V. نگاشت بافت مدل های سه بعدی صحنه های دنیای واقعی. کامپیوتر ACM. Surv. 1997 ، 29 ، 325-365. [ Google Scholar ] [ CrossRef ]
  25. Goodchild، MF; گوا، اچ. آنونی، ا. بیان، ال. دی بی، ک. کمبل، اف. کراگلیا، ام. اهلرز، ام. ون جندرن، جی. جکسون، دی. و همکاران نسل بعدی زمین دیجیتال Proc. Natl. آکادمی علمی ایالات متحده آمریکا 2012 ، 109 ، 11088-11094. [ Google Scholar ] [ CrossRef ][ نسخه سبز ]
  26. بررسی اجمالی Khronos Group Inc. glTF. در دسترس آنلاین: https://www.khronos.org/gltf/ (دسترسی در 6 ژوئن 2020).
  27. Keysers, J. Review of Digital Globes 2015 ; مرکز تحقیقات تعاونی استرالیا و نیوزلند برای اطلاعات فضایی: ملبورن، استرالیا، 2015; ISBN 0994301901. [ Google Scholar ]
  28. زین مایر، م. برندز، یو. دوسن، او. Strobelt، H. ارائه تعاملی سطح از جزئیات نمودارهای بزرگ. IEEE Trans. Vis. محاسبه کنید. نمودار. 2012 ، 18 ، 2486-2495. [ Google Scholar ] [ CrossRef ]
  29. Abdon، D. SPANS-A GIS مبتنی بر چهار درخت. محاسبه کنید. Geosci. 1992 ، 18 ، 471-475. [ Google Scholar ] [ CrossRef ]
  30. وانگ، آر. Qian, X. OpenSceneGraph 3.0: Beginner’s Guide ; Packt Publishing Ltd.: Birmingham, UK, 2010; ISBN 1849512833. [ Google Scholar ]
  31. سیلک، جی. روبیک، بی. Ungerer، T. ناهمزمانی در محاسبات موازی: از جریان داده تا چند رشته ای. J. توزیع موازی. محاسبه کنید. تمرین کنید. 1998 ، 1 ، 3-30. [ Google Scholar ]
  32. لی، ایکس. بله، AGO مدلسازی توسعه شهری پایدار با ادغام اتوماتای ​​سلولی محدود و GIS. بین المللی جی. جئوگر. Inf. علمی 2000 ، 14 ، 131-152. [ Google Scholar ] [ CrossRef ]

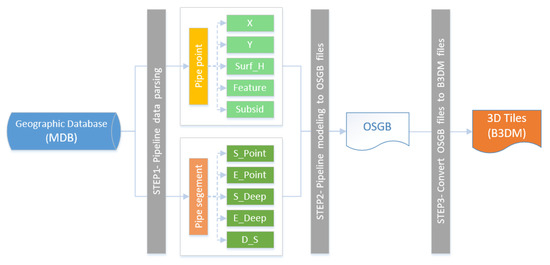

شکل 1. نمودار جریان پردازش داده های خط لوله.

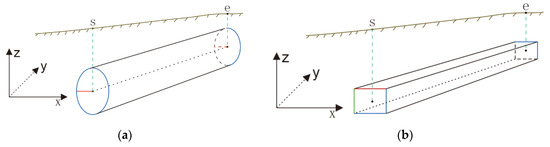

شکل 2. تصویر خطوط لوله زیرزمینی با استفاده از دو نقطه لوله: ( الف ) بخش لوله سیلندر. و ( ب ) بخش لوله مستطیل شکل.

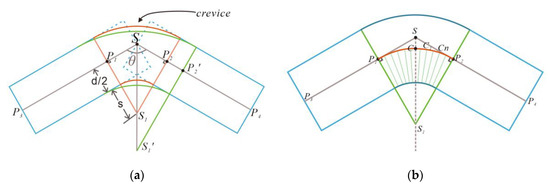

شکل 3. اتصال دو بخش لوله: ( الف ) ساخت بخیه برای شکاف. ( ب ) بخش بخیه.

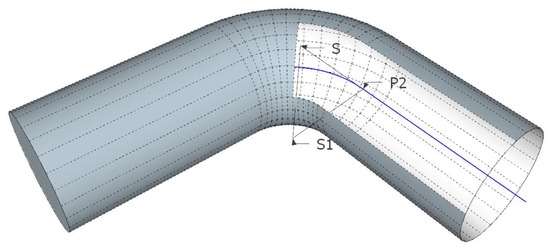

شکل 4. بخیه سه بعدی (3 بعدی) دو بخش لوله.

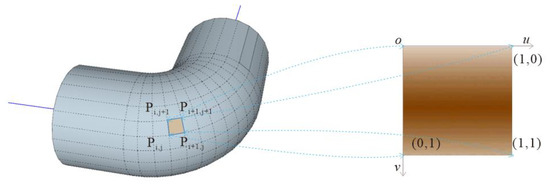

شکل 5. نگاشت بافت بخیه خط لوله.

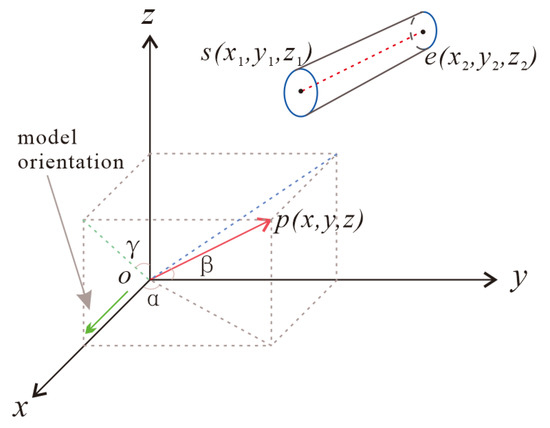

شکل 6. نمودار چرخش مدل نقطه لوله.

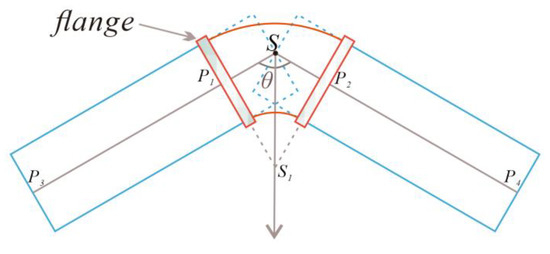

شکل 7. فلنج روی زانویی خط لوله.
شکل 8. ساختار چند گذری با چهار قطعه قطری مختلف: ( الف ) نمای بالا و ( ب ) نمای مایل.
شکل 9. سازماندهی داده های مدل لوله در قالب کاشی های سه بعدی.
شکل 10. ساختار کاشی چهاردرختی سست.

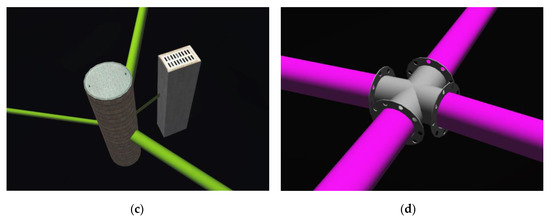

شکل 11. تجسم انواع مختلف اتصال خط لوله: ( الف ) زانویی. ( ب ) چاه دستی. ( ج ) چاه آب باران با رنده آب؛ و ( د ) تقاطع خط لوله.

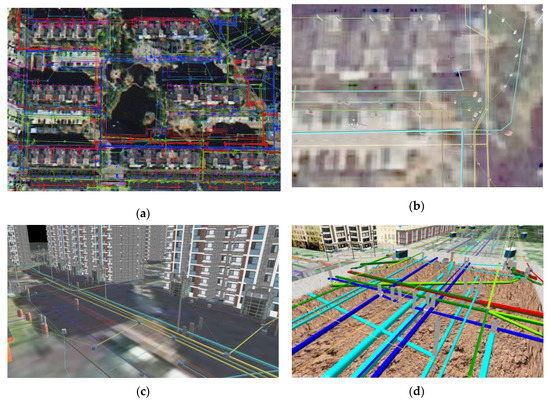

شکل 12. تجسم شبکه لوله: ( الف ) نمای بالا. ( ب ) نمای سطح جاده؛ ( ج ) شبکه لوله با ساختمانها. و ( د ) سطح نیمه شفاف.
شکل 13. تجزیه و تحلیل مقطع شبکه لوله: قسمت فوقانی تجسم سطح مقطع را در صحنه سه بعدی نشان می دهد و قسمت پایین نتیجه تجزیه و تحلیل مقطع است.
