معرفی نرم افزار ArcGIS Pro:

نرم افزار ArcGIS Pro جدیدترین برنامه حرفه ای  GIS به شرکت Esri است. با ArcGIS Pro می توانید داده ها را کاوش، تجسم و تجزیه و تحلیل کنید. ایجاد نقشه های دو بعدی و سه بعدی. و پروژه های خود را با پورتال ArcGIS Online یا ArcGIS Enterprise به اشتراک بگذارید.

درنرم افزار  ArcGIS Pro ، مجموعه‌ای از کارهای مرتبط – متشکل از نقشه‌های دو بعدی و سه بعدی، طرح‌بندی‌ها، داده‌ها، جداول، ابزارها و اتصالات به منابع دیگر- معمولاً در یک پروژه سازماندهی می‌شوند . به طور پیش فرض، یک پروژه  کاری شما در پوشه سیستم شما ذخیره می شود. فایل های پروژه دارای پسوند .aprx هستند. یک پروژه همچنین دارای پایگاه داده مکانی خاص خود (فایلی با پسوند gdb . ) و جعبه ابزار خود (فایلی با پسوند .tbx ) است.

هنگامی که ArcGIS Pro را راه اندازی می کنید، می توانید یک پروژه از یکی از چهار الگوی سیستم ایجاد کنید. هر قالب یک فایل پروژه ایجاد می کند که برنامه را در حالت متفاوتی شروع می کند. به عنوان مثال، پروژه ای که از الگوی نقشه ایجاد می شود، با نمای نقشه شامل یک لایه نقشه پایه شروع می شود. همچنین می توانید بدون الگو شروع کنید . این به شما امکان می دهد بدون ذخیره فایل پروژه در ArcGIS Pro کار کنید.

پروژه های جدید همچنین می توانند از قالب های پروژه ساخته شده توسط شما شروع شوند یا توسط همکاران شما به اشتراک گذاشته شوند. الگوی پروژه یک حالت شروع سفارشی برای یک پروژه است.

آشنایی با ArcGIS Pro  و نصب آن

1) مزیت­هاي ArcGIS Pro در مقايسه با ArcGIS Desktop کدامند؟

الف) به ­روز بودن این برنامه در مقایسه با نرم­ افزار ArcGIS Desktop؛

ب) رابط کاربری روبانی­ شکل؛

ج) طراحی سطح بالا و استفاده از معماری ابرتراشه­ های 64 بیتی: این موضوع بهره­گیری ArcGIS Pro  از مزایای پردازندهای امروزی از قبیل Inter CoreI7 و AMD Ryzen و RAM بزرگتر از 4 گیگابایت را ممکن می­ سازد. توانایی ArcGIS Pro در استفاده از این قابلیت محاسباتی قوی بدان معناست که این برنامه وظایف خود را بسیار سریع­تر ازبرنامه­ های قبلی شرکت ESRIانجام می­دهد. با این وجود، ArcGIS Pro در مقایسه با ArcGIS Desktop مشخصات رایانه ­ای چندان بالاتری نیاز ندارد. این بدان معناست که اگر رایانه موردنظر توانایی اجرای برنامه­هایی از قیبل ArcMap را دارد، ArcGIS Pro  را نیز پشتیبانی می­کند.

د) این برنامه، علاوه بر مجوزهای نصب و دسترسی (لایسنس) تک کاربره و چندکاربره، دارای مجوز نصب و دسترسی مبتنی بر نام کاربر نیز می­باشد (دسترسی به نرم­ افزار از طریق درگاه ArcGIS Online یا ArcGIS Enterprise و با نام کاربری و رمز عبور).

ه) امکان مشاهده و کار همزمان بر روي نقشه (دوبعدی) و چشم ­انداز (سه ­بعدی)؛

و) امکان نصب و راه ­اندازی همزمان ArcGIS Desktop و ArcGIS Pro بر روي یک سیستم رایانه ­ای.

2) ملزومات نصب نرم ­افزار  ArcGIS کدامند؟

– در آدرس زیر می­توان حداقل ملزومات نصب ArcGIS Pro را ملاحظه کرد:

https:/ / pro. arcgis. com/ en/ pro- app/ get- started/ arcgis- pro- system- requirements. Html

– ویندوز نسخه­ های:

Windows 10 Home, Pro, and Enterprise

Windows 8.1 Pro and Enterprise

Windows Server 2019 Standard and Datacenter

Windows Server 2016 Standard and Datacenter

Windows Server 2012 R2 Standard and Datacenter

Windows Server 2012 Standard and Datacenter

– چون شرکت ماکروسافت از ژانویه 2020 سیستم­های عامل Windows7 و Server 2008R2 را پشتیبانی نمی­کند، شرکت ESRI (سازنده نرم ­افزار ArcGIS Pro) نیز پشتیبانی خود را از این سیستم­های عامل پایان داده است. این بدان معناست که گرچه ممکن است ArcGIS Pro بر روی این سیستم­ های عامل اجرا شود، اما درصورت بروز هرگونه مشکل، شرکت­های ماکروسافت و ESRI پاسخگو نخواهند بود و این دو شرکت برای برطرف کردن آسیب­­ های امنیتی یا مشکلات نرم ­افزاری، بسته ­های نصبی یا به ­روزرسان را در اختیار کاربر نخواهند گذاشت. بنابراين، توصیه می­شود اگر از این دو سیستم عامل استفاده می­کنید آن­ها را به نسخه ­های بالاتر ارتقا دهید.

– برنامه ArcGIS Pro فعلا بر روی سیستم­های عامل Linux و IOS اجرا نمی­شود و در حال حاضر تنها نسخه ArcGIS Enterprise را می­توان بر روی Linux نصب و اجرا کرد. البته این امکان وجود دارد که در آینده، ArcGIS Pro بر روی زیرساخت­های این سیستم­ عامل نیز در دسترس باشد. با این وجود به ­نظر می­رسد که ArcGIS Pro بر روی زیرساخت IOS  قابل اجرا نباشد و این موضوع به­دلیل مجوز نصب مبتنی بر نام کاربر و دسترسی ArcGIS Pro  است.

– نرم افزارهای سیستمی Microsoft Net Framework 4.8 ( یا بالاتر) و Microsoft Internet Explorer11  (یا بالاتر): برنامه  ArcGIS Pro بدون نیاز به این نرم­افزارها نصب می­شود اما در هنگام اجرای برنامه ممکن است با مشکلاتی از قبیل باز نشدن برنامه، ایجاد اشکال در مجوز نصب و دسترسی و بسته شدن مکرر ArcGIS Pro مواجه شوید.

-حداقل ابرتراشه دو هسته­ ای: البته توصیه می­شود از پردازشگر چهار هسته ­ای تا 10 هسته­ ای از قبیل Intel Core i9-10900 یا AMD Ryzen 9 3900 استفاده شود.

– حداقل RAM 4 گیگابایت؛ البته توصیه می­شود از حداقل RAM 8 گیگابایت استفاده شود (شرکت ESRI استفاده از RAM 16 گیگابایت را پیشنهاد می­کند). برخلافArcGIS Desktop  که مقدار RAM و منابع پردازنده مورد استفاده را محدود می­کند، ArcGIS Pro  از تمامی منابع موجود استفاده کرده و هرچه قدرت پردازش و حافظه رایانه بیشتر باشد، این برنامه بهتر کار می­کند.

– برای نصب نرم­افزار، حداقل به حافظه سخت 32 گیگابایت نیاز است. بهتر است از درایو حالت جامد استفاده شود.

– کارت گرافیک پشتیبان DirectX11 و OpenGL4.3 با حداقل RAM تصویری 4 گیگابایت: شرکت ESRI توصیه می­کند که از کارت گرافیک پشتیبان DirectX11 و OpenGL4.5  با RAM تصویری اختصاصی 5/4 گیگابایت یا بالاتر و کارت گرافیک اختصاصی استفاده شود. هرچند انجام این­کار هزینه بالایی دارد اما در اجرای نرم ­افزار، مشکلات کمتری خواهید داشت. با گذشت زمان، کارت گرافیک اختصاصی به­سبب عملکرد بهتر، هزینه خودش را در می­آورد.

– در صورت استفاده از مجوز نصب و دسترسی مبتنی بر نام کاربر، به اکانت سازمانی ArcGIS Online  یا پورتال ArcGIS Enterpriseنیاز است.

3) تجربه نویسندگان در رابطه با سخت­افزار و نرم­افزارهای لازم برای نصب و اجرای ArcGIS Pro

کارت گرافیک: بهتر است از دو کارت گرافیک جدا از هم استفاده کنید. می­توان از یک واحد پردازش گرافیکی (GPU) اختصاصی و یک RAM تصویری اختصاصی (VRAM)  استفاده کرد.  برنامه  ArcGIS Pro به گرافیک قوی نیاز دارد. با هربار جابه­جایی در نقشه، فراخوانی یک لایه جدید و یا بزرگنمایی و کوچکنمایی در نقشه، گرافیک رایانه مورد استفاده قرار می­گیرد. کارت گرافیک (تصویر) این امکان را فراهم می­کند که با ارائه گرافیکی و بدون فشار به CPU یا RAM، عملیات لازم انجام شود. اگر رایانه موردنظر از کارت گرافیک یکپارچه استفاده می­کند، در پردازش­هاي مختلف (از جمله پردازش­های گرافیکی)، CPU  و RAM درگیر خواهند شد. بنابراین توصیه می­شود در این شرایط از کارت گرافیک با حداقل 6 گیگابایت RAM تصویری استفاده شود. تجربه موفقی در استفاده از کارت­های تصویر NVIDIA GPU وجود دارد. کارت گرافیک GeForce RTX 2070 Super  نیز مناسب است. این کارت گرافیک عملکرد بسیار خوبی دارد و قیمت آن در حدود 13 میلیون تومان است. کارت­های گرافیک AMD تا انتشار نسخه جدید Radeon RX  5700 series  چندان مطرح نبودند. این کارت جدید شرکت AMD ممکن است با عملکرد NVDIA  جور باشد یا نباشد، اما به هر حال ارزش امتحان دارد به ­خصوص اینکه با کارکرد مشابه (یا حتی بهتر)، کمی ارزان­تر از کارت گرافیک GeForce RTX 2070 Super  است.

CPU: برنامه ArcGIS PRro، به­ دلیل ایجاد نقشه­ های دوبعدی و چشم­اندازهای سه­ بعدی و تحلیل داده ­ها، از نظر پردازش و گرافیک برنامه سنگینی است. داشتن یک CPU اختصاصی برای مدیریت بار حاصل از  ارائه گرافیکی، عملکرد ArcGIS Pro و تجربه کار با این برنامه را به­طور قابل توجهی بهبود می ­بخشد.

هارد: بهتر است از هاردهای حالت جامد استفاده کنید چون سرعت دسترسی و ذخیره داده­ها در این هاردها بسیار بالاست. سرعت این­ها بالاتر از RAM است و بسیار سریع­تر از سریع­ترین درایو­های دیسک سخت می­باشد. اگر ArcGIS Pro بر روی هارد حالت جامد نصب شود با سرعت بسیار بالایی اجرا می­شود (به ­ويژه با نصب درایو Non-Volatile Memory Express (NVMe) M.2 PCIe). هاردهای NVMe، کوچک و بیشتر شبیه کارت حافظه هستند تا هاردهای معمولی؛ اما عملکردی بسیار بهتر از حتی هاردهای حالت جامد  SATA دارند. اگر مجبور به استفاده از هاردهای مکانیکی استاندارد هستید، مطمئن شوید از نوع 7200PRM  (یا سریعتر (و نه از نوع 5400PRM  باشد. زمان جستجو در هاردهای کند، پایین­تر از آن چیزی است که عملیات GIS را به­ خوبی پشتیبانی کند.

–   RAM: هر چه حافظه RAM بالاتر باشد، ArcGIS Pro بهتر کار می­کند (به­خصوص اگر هارد حالت جامد نداشته باشید). سرعت کار ArcGIS Pro برای هر شخص با توجه به ظرفیت RAM متفاوت است. بهتر است از RAM کمتر از 16 گیگابایت استفاده نکنید. RAM 32 گیگابایتی و سریع DDR4 4300 انتخاب مناسبی است. این RAM در بیشتر کارهایی که بر روی مجموعه داده­های با حجم متوسط انجام می­شود عملکرد خوبی دارد. اگر بر روی داده­ هایLiDAR  ، رستر یا داده ­های سه­ بعدی کار می­کنید، بهتر است RAM بالاتر از 16 گیگابایت داشته باشید. اما اگر به­طور ابتدایی با داده­ های بُرداری در محیط دوبعدی سروکار دارید، به­ نظر می­رسد با درنظر گرفتن کارایی و هزینه، RAM 16 گیگابایتی گزینه مناسبی باشد.

–  نمایشگر: بهتر است از دو یا چند نمایشگر استفاده کنید. برنامه ArcGIS Pro همانند ArcGIS Desktop دارای چندین پنجره است. توانایی نمایش همزمان چند پنجره، کارایی نرم ­افزار را افزایش می­دهد و  بدین ترتیب می­توان چندین پنجره را همزمان با هم باز کرده و مشاهده نمود.

4) سطوح مختلف نرم ­افزار ArcGIS Pro را توضیح دهید.

– برنامه ArcGIS Pro در سه سطح پایه، استاندارد و پیشرفته ارائه می­شود. سطح پایه کمترین قابلیت­ها و سطح پیشرفته، بیشترین قابلیت­ها را دارد (جدول 1-1).

– برنامه ArcGIS Pro دارای افزونه ­هایی است که مجوز دسترسی و استفاده از هر کدام از آن­ها متفاوت از خود نرم­افزار است. اگر مجوز دسترسی و نصب افزونه­ های ArcGIS Desktop را قبلا خریداری کرده­ اید می­توان از همان مجوزها برای راه ­اندازی و استفاده از افزونه­ های ArcGIS Pro نیز استفاده کرد. برای مشاهده جزییات بیشتر به آدرس زیر مراجعه کنید:

http:/ / pro. arcgis. com/ en/ pro- app/ get- started/ license- levels. htm

جدول (1-1): قابلیت­های موجود در سطوح مختلف ArcGIS Pro

پیشرفته استاندارد پایه قابلیت
دارد دارد دارد نمایش داده­های مکانی و توصیفی
دارد دارد دارد ویرایش شیپ­فایل و ژئودیتابیس شخصی و فایلی
دارد دارد ندارد ویرایش ژئودیتابیس کارگروهی یا سازمانی
دارد دارد دارد انجام پرسش­گیری مکانی یا توصیفی
دارد دارد ندارد ساخت و استفاده از توپولوژي ژئودیتابیس
دارد دارد ندارد ساخت و استفاده از شبکه هندسی
دارد دارد ندارد ایجاد، به­روزرسانی و مدیریت کلاس­های رابطه­ای
دارد محدود به پردازش­های اجتماع و اشتراک محدود به پردازش­های اجتماع و اشتراک انجام تحلیل­های همپوشانی
دارد محدود به پردازش­های  حریم  و حریم چندحلقه­ای محدود به پردازش­های حریم و حریم چندحلقه­ای انجام تحلیل­های مجاورت



نکته: در این کتاب آموزشی، از نسخه غیر اصلی ArcGIS Pro.2.8.4 استفاده شده که دارای مجوز نصب و  دسترسی پیشرفته می­باشد.



5) چگونه می­توان آخرین نسخه ArcGIS Pro را دانلود کرد؟

1) برای ایجاد اکانت ArcGIS Online، به آدرس اینترنتی زیر بروید:

https://www.esri.com/en-us/arcgis/products/create-account

برای دسترسی به آدرس فوق لازم است از VPN استفاده کنید.

2) با وارد شدن به آدرس بالا، صفحات وب را مشابه با شکل (1-1) تکمیل کرده و یک حساب کاربری ایجاد کنید تا آدرس فعالسازی حساب کاربری به آدرس ایمیلتان فرستاده شود.

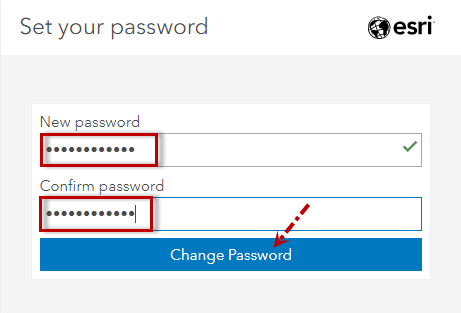

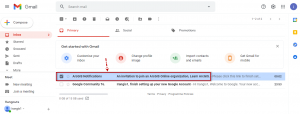

3) وارد ایمیل خود شده و با باز کردن ایمیل ارسالی شرکت ESRI، و طی مراحل لازم (شکل 1-2) حساب کاربری (موسوم به حساب کاربری Learn ArcGIS) را فعال کنید.

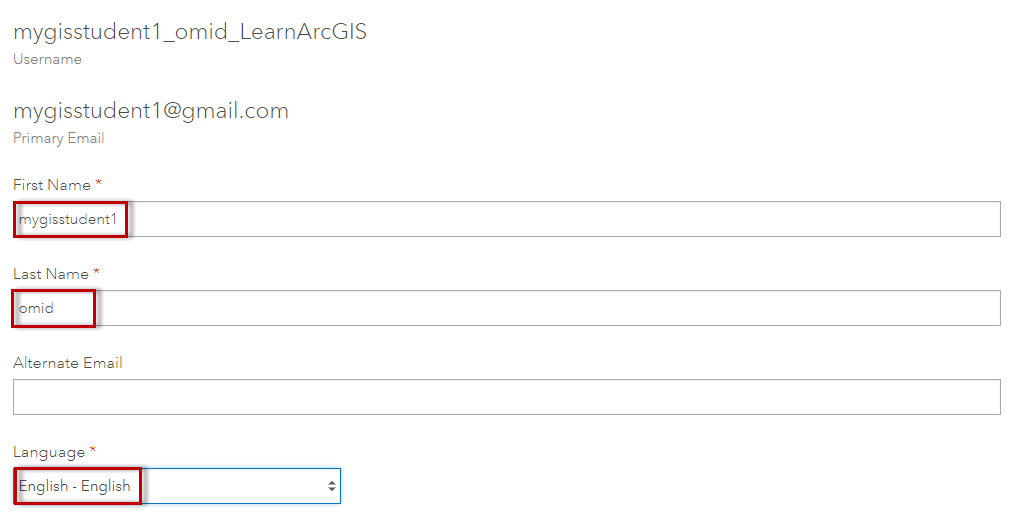

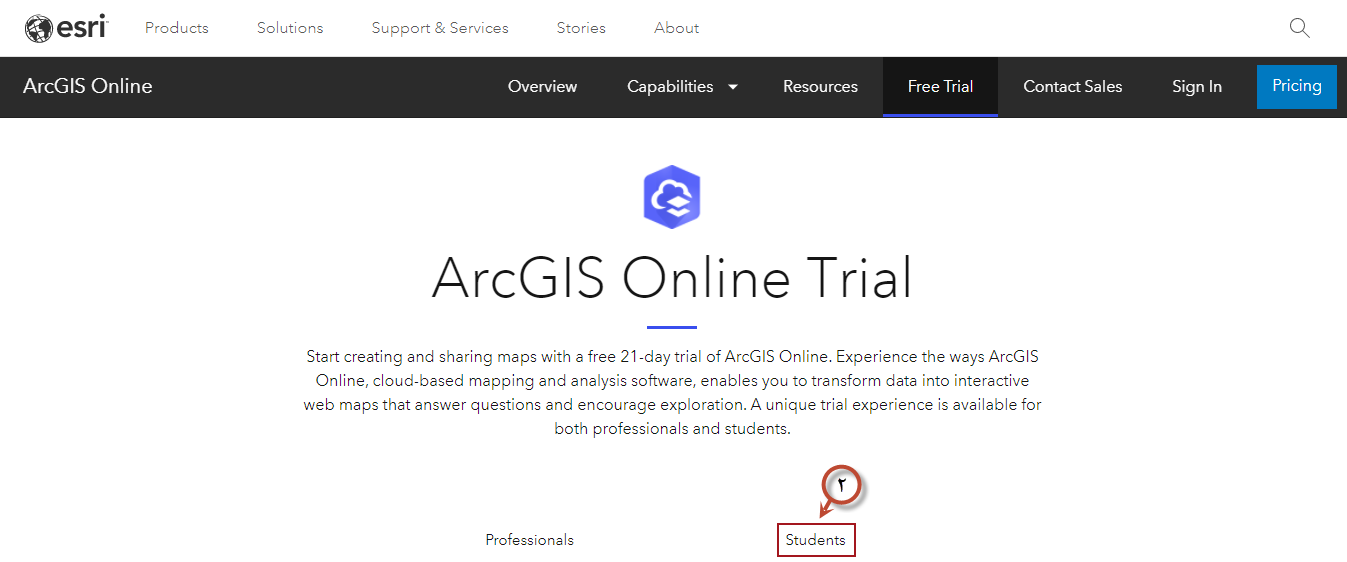

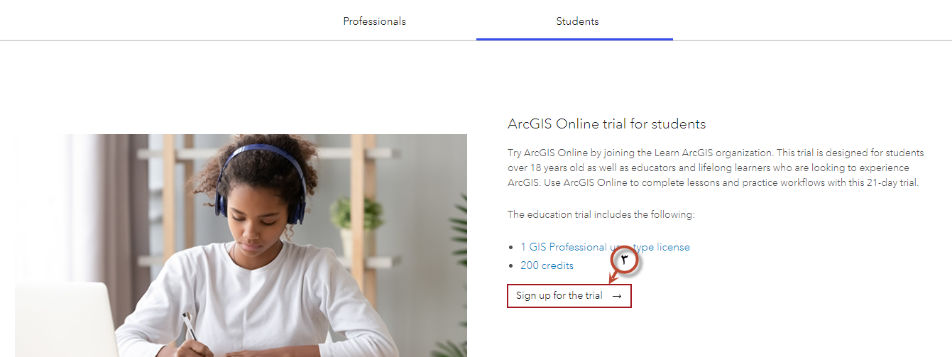

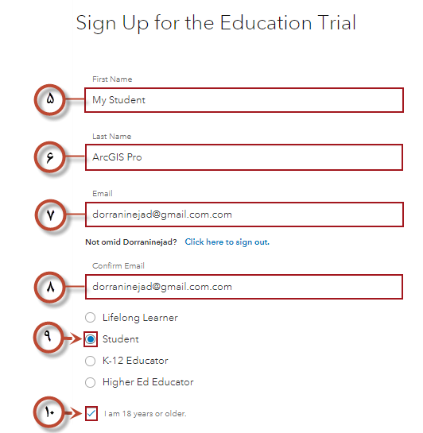

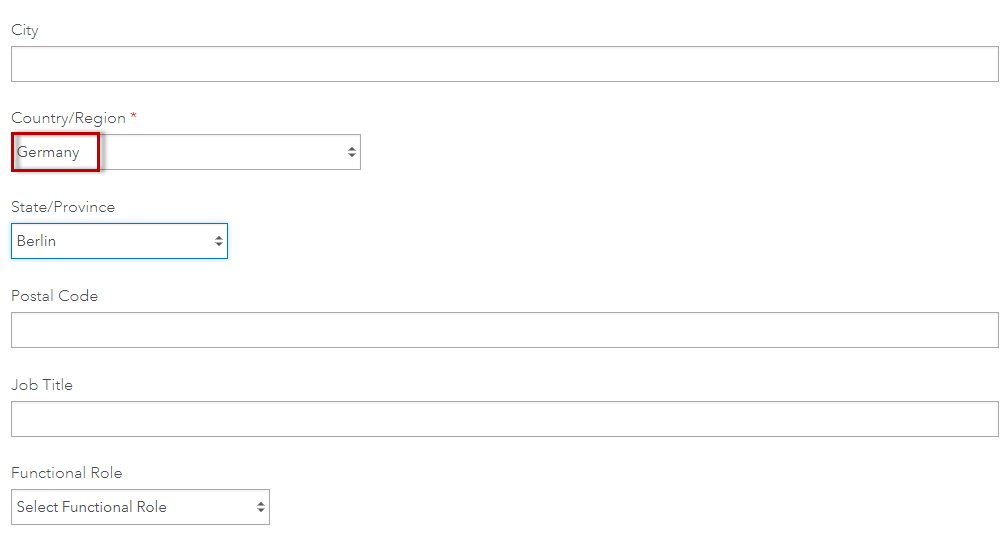

شکل (1-1): تکمیل صفحات وبسایت شرکت ESRI برای ایجاد حساب کاربری Learn ArcGIS

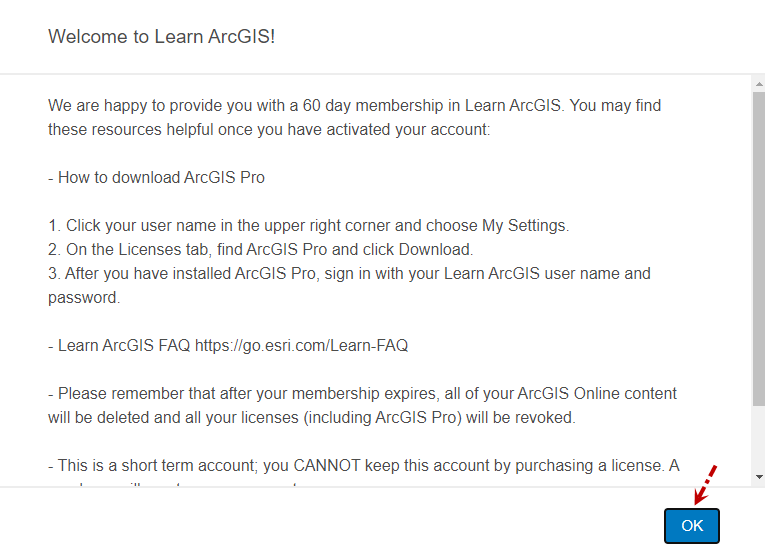

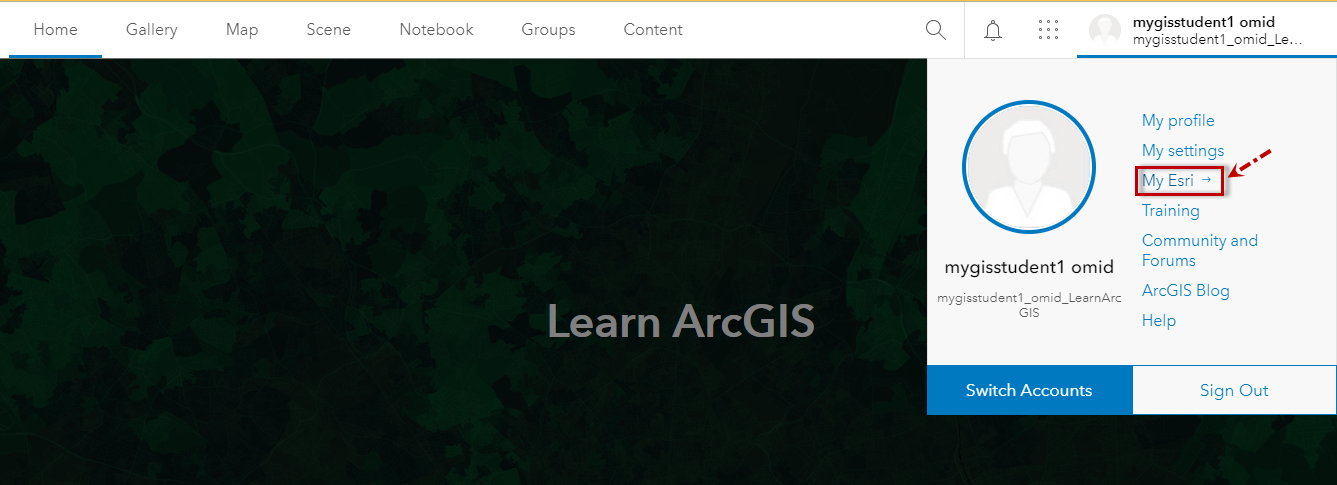

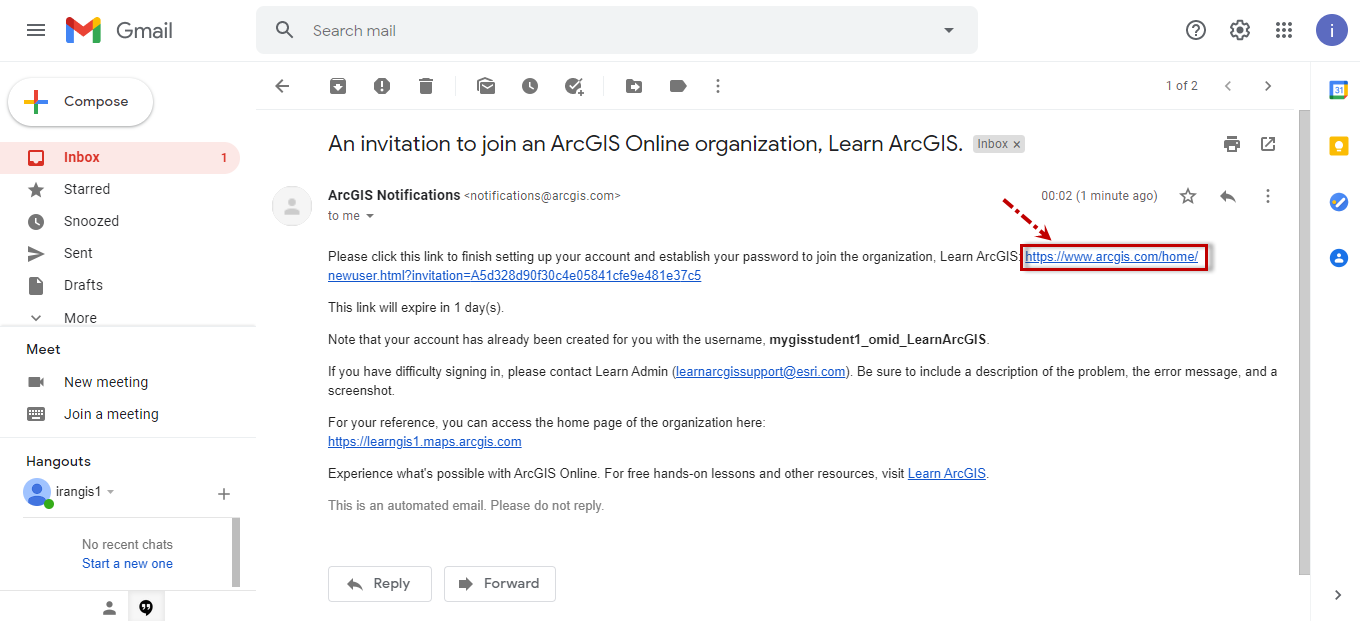

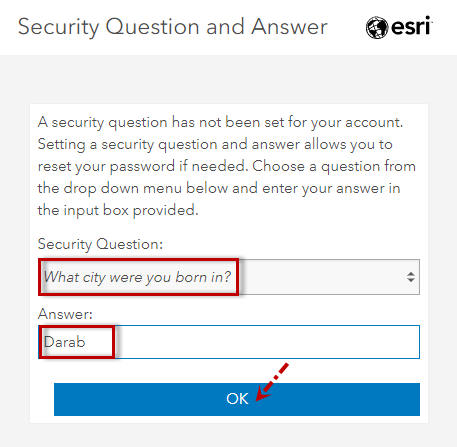

شکل (1-2): مراحل فعالسازی حساب کاربری Learn ArcGIS در وبسایت شرکت ESRI



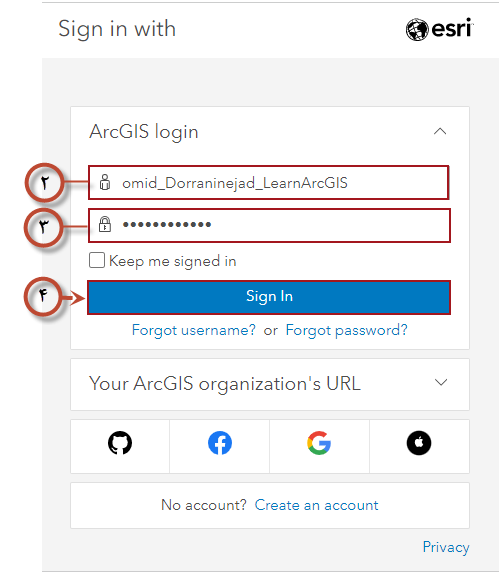

3) در مرورگر اینترنتی، به آدرس زیر بروید تا صفحه وب مربوط به ArcGIS Online باز شود:

https://www.arcgis.com/index.html

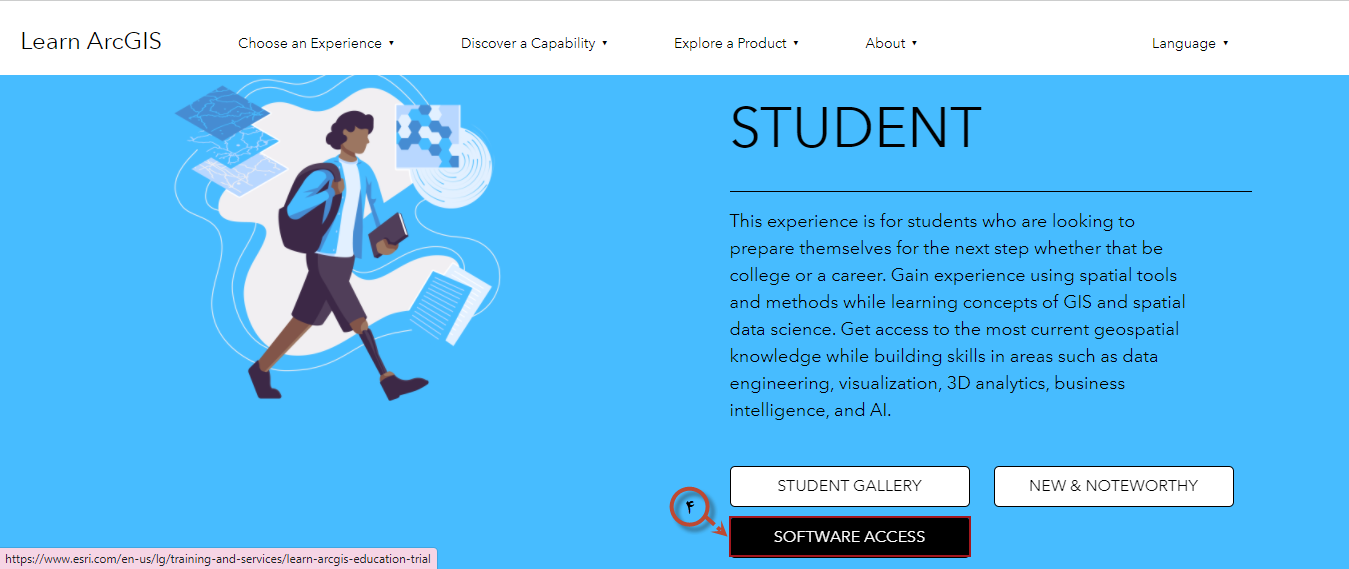

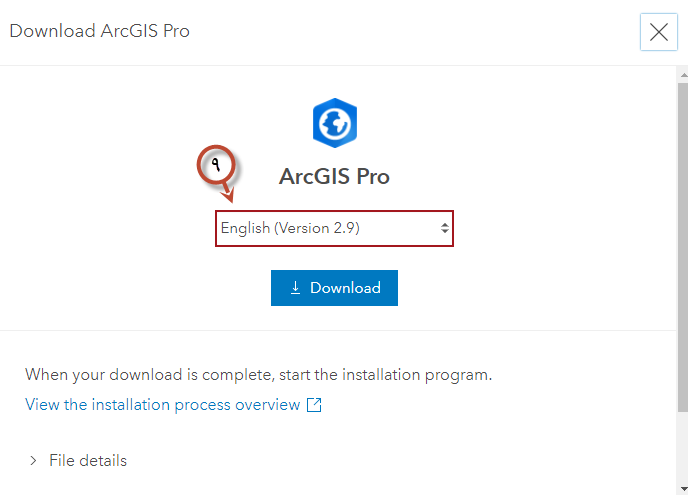

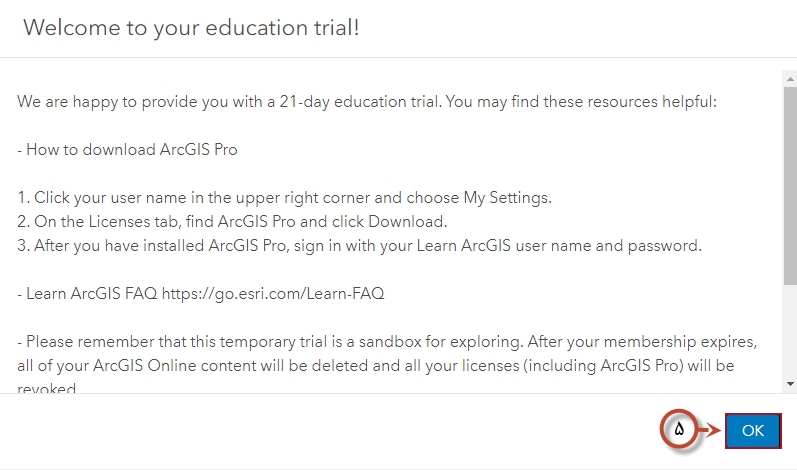

پس از باز شدن وبسایت ArcGIS onlne، مراحل مشابه شکل 1-3 را دنبال کرده و آخرین نسخه ArcGIS Pro را دانلود کنید  (در زمان نگارش این کتاب، نسخه ArcGIS Pro2.9 به­ صورت آزمایشی، 21 روزه، در دسترس می­باشد).

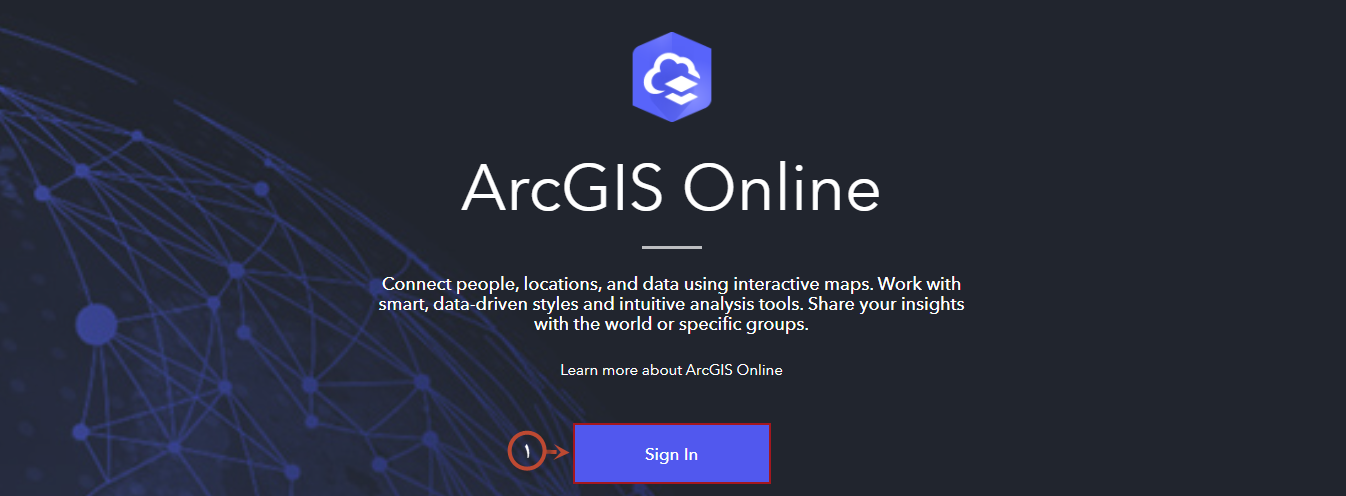

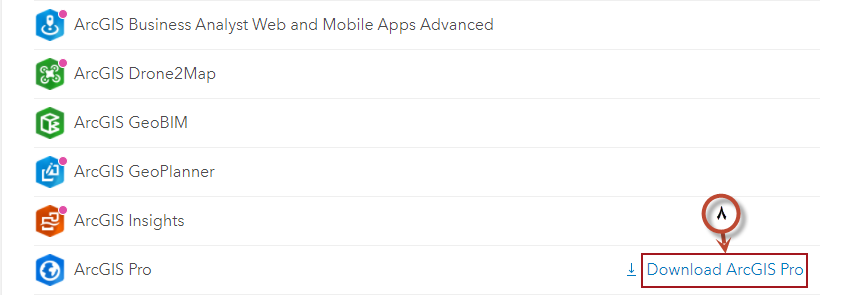

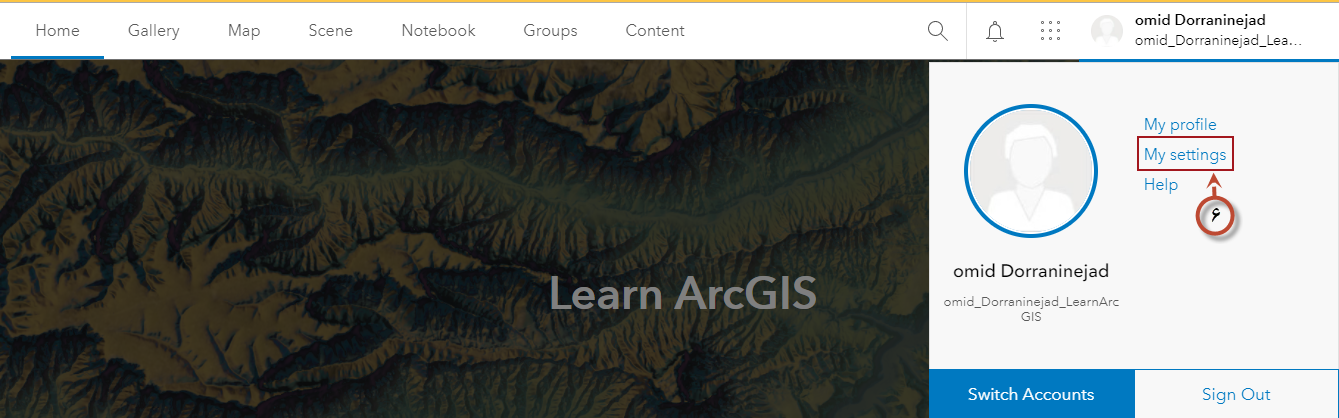

شکل (1-3): مراحل دانلود آخرین نسخه ArcGIS Pro از  طریق ArcGIS Online



6) نصب آخرین نسخه ArcGIS Pro چگونه است؟

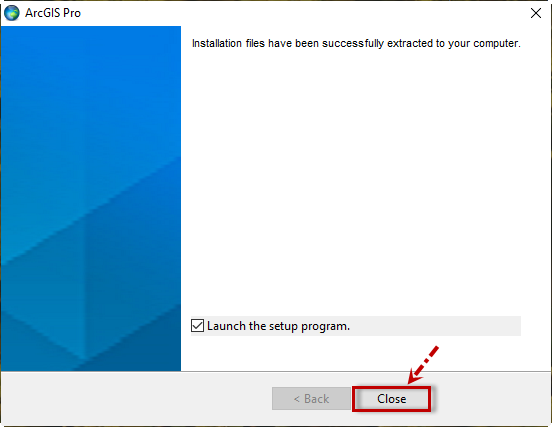

1) پس از دانلود فایل نصبی ArcGIS Pro کافی است بر روي آن کلیک راست کرده و گزینه Run As Administrotaor را انتخاب کنید تا پنجره­ های متوالی مربوط به نصب نرم ­افزار باز شود. نصب نرم­افزار ساده است. همانند شکل­های زیر مراحل نصب را دنبال کنید.

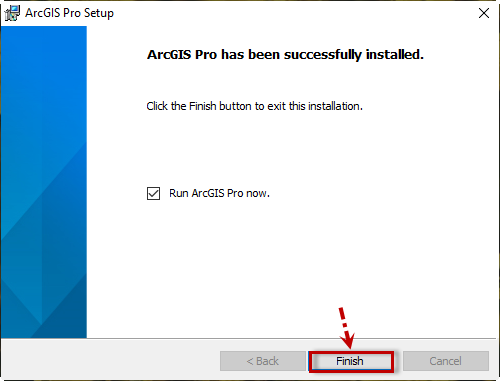

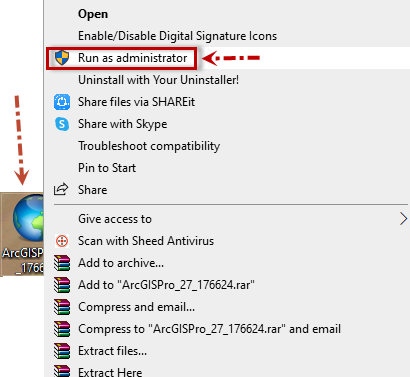

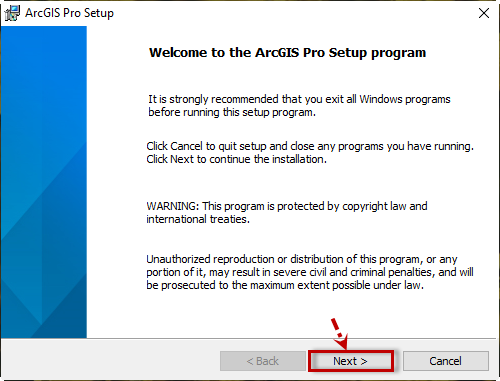

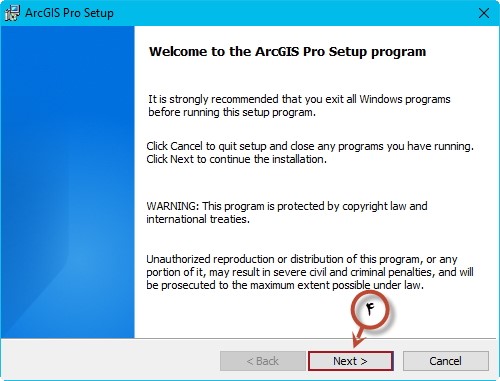

شکل (1-4): مراحل نصب آخرین نسخه ArcGIS Pro



7) چگونگی نصب ArcGIS Pro نسخه 2.8.4 را توضیح دهید.

– نسخه ­های جدیدتر ArcGIS Pro در ایران فقط با دانلود از وبسایت ESRI قابل دسترسی و نصب می­باشند و در حال حاضر فقط 21 روز می­توان با هر اکانت از آن­ ها استفاده کرد. برای حل این مشکل، در این کتاب آموزشی، فایل­های لازم برای نصب نسخه غیراصلی ArcGIS Pro2.8.4 در لوح فشرده ضمیمه کتاب (پوشه Softwares) در اختیارتان قرار گرفته است.

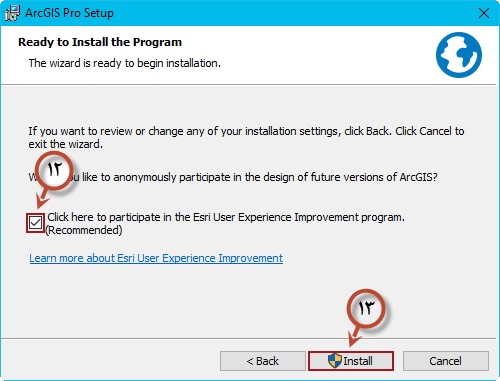

– مرحله اول (نصب نسخه ArcGIS Pro 2.8): برای نصب نرم ­افزار، پس از باز کردن لوح فشرده ضمیمه کتاب، پوشه Softwares و سپس پوشه ArcGIS Pro2.8.4 را باز کرده و فایل اجرایی ArcGISPro را اجرا کنید (شکل 1-5).

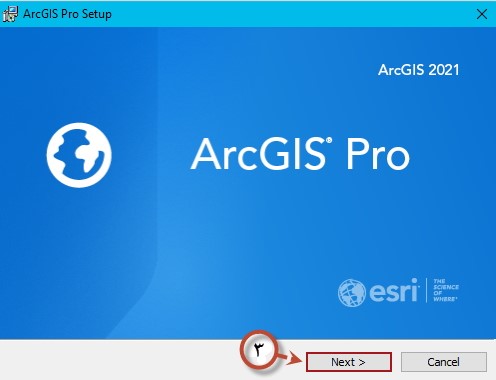

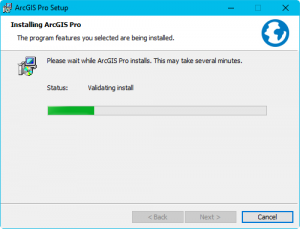

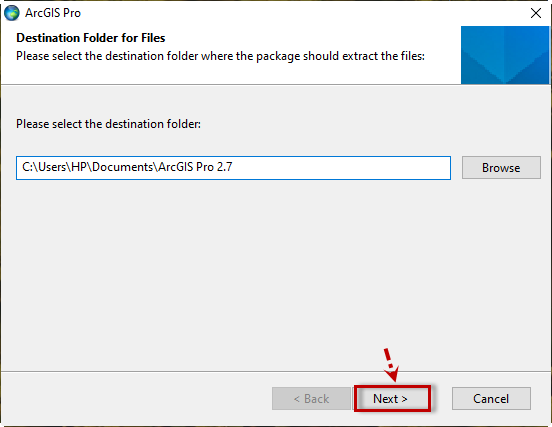

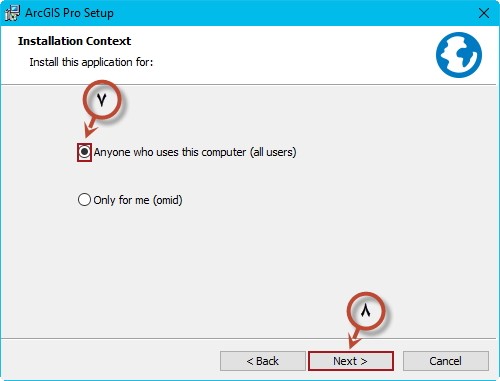

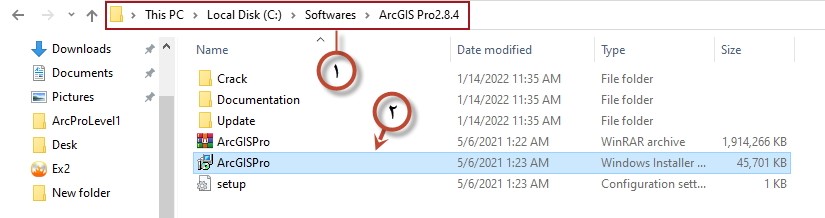

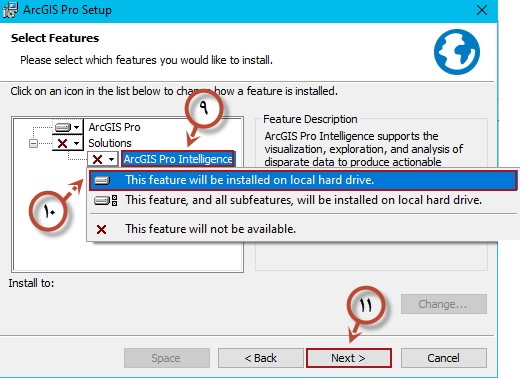

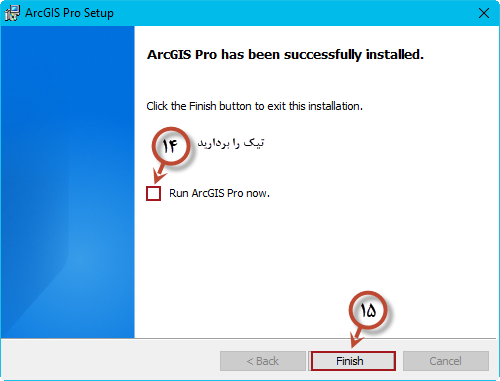

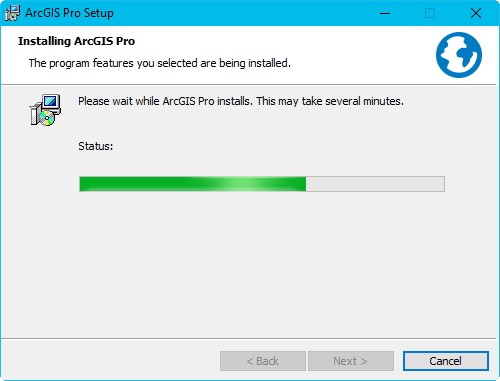

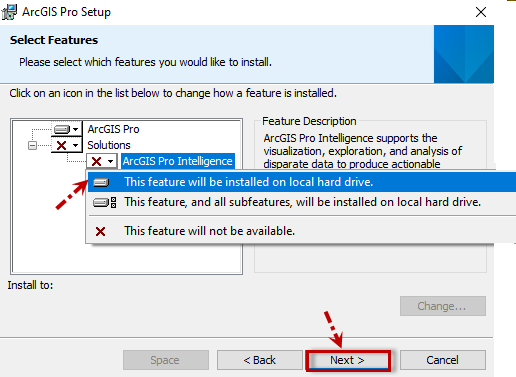

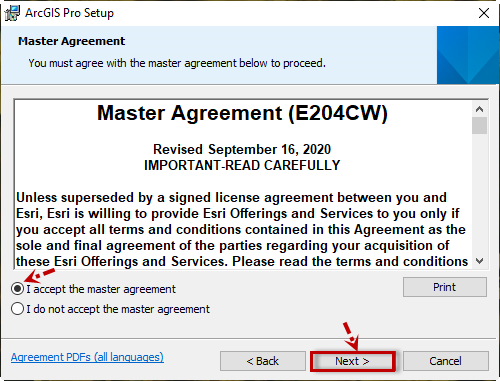

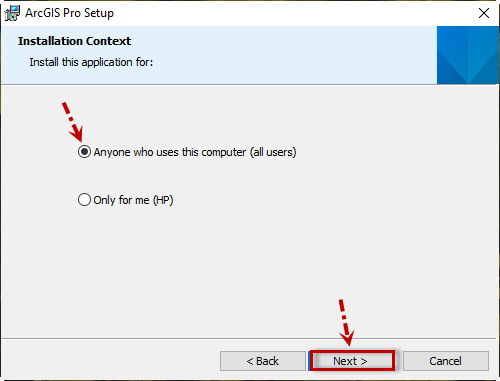

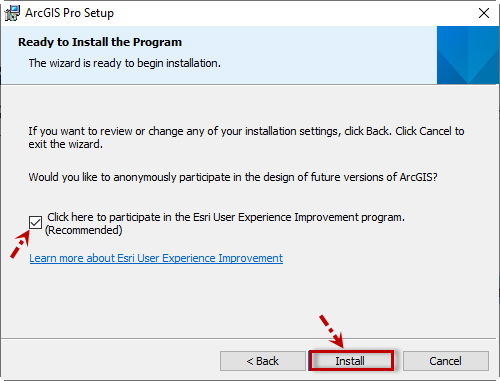

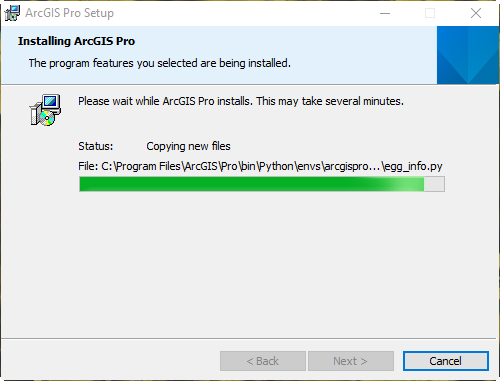

شکل (1-5): مراحل نصب ArcGIS Pro 2.8

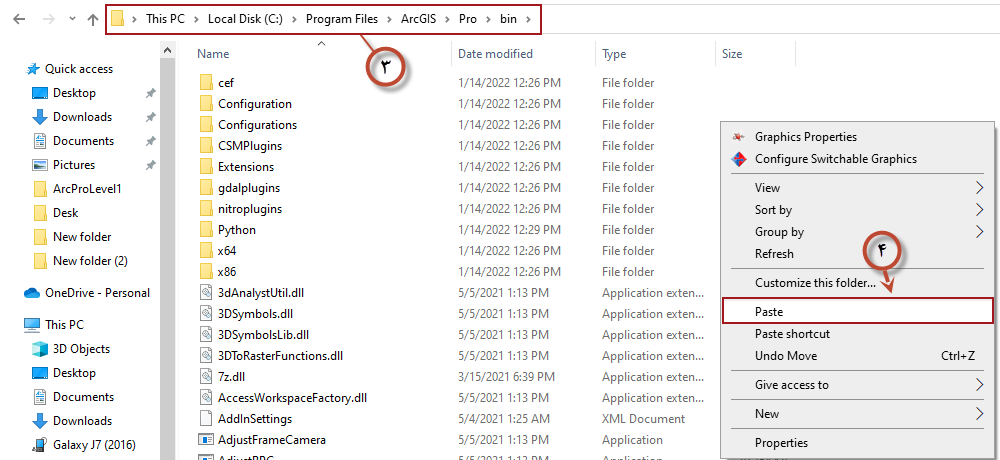

– مرحله دوم (کرک کردن نسخه ArcGIS Pro 2.8): در پوشه Software، پوشه Crack را باز کرده و فایل­های AfCore_libFNP.dll و AfCore_Licensing.dll را کپی کنید و آن­ها را در مسیر زیر Paste کنید (شکل 1-6):

C:\Program Files\ArcGIS\Pro\bin

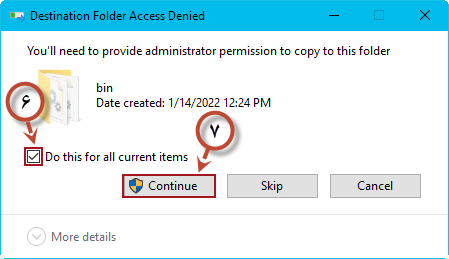

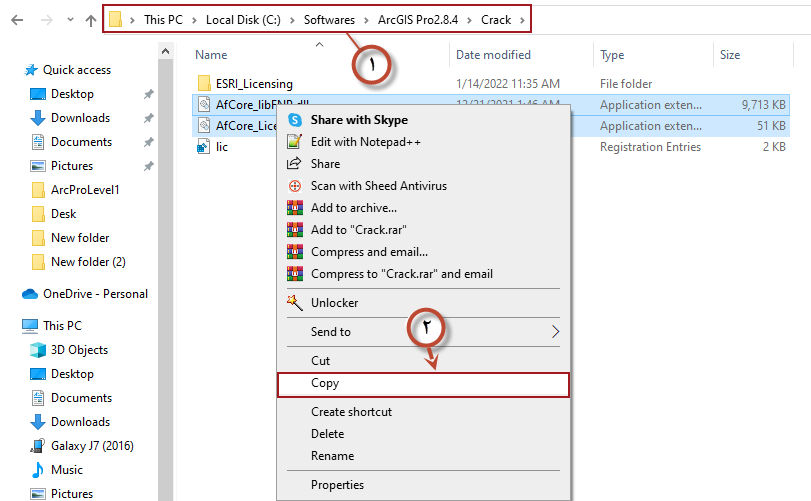

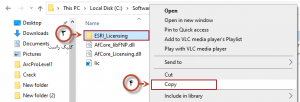

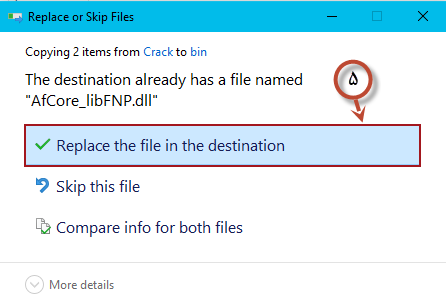

شکل (1-6): مرحله اول کرک کردن ArcGIS Pro 2.8



در پوشه Crack بر روي فایل lic دوبار کلیک کنید و در پنجره­های Registry Editor، بر روي دکمه Yes و سپس Ok کلیک کنید (شکل 1-7).

شکل (1-7): مرحله دوم کرک کردن ArcGIS Pro 2.8

در بالای پنجره اصلی ویندوز، بر روي سربرگ View کلیک کرده، و در گروه Show/Hide، تیک گزینه Hidden Items را فعال کنید. سپس در پوشه Crack، پوشه ESRI_Licensing را کپی کرده و در مسیر زیر Paste کنید (شکل 1-8).

C:\Users\omid\AppData\Local



(در رایانه شما، پس از C:\Users\ نام دیگری وجود خواهید داشت). پنجره مربوط به پوشه Local را ببندید. نرم ­افزار به درستی کرک شده است.

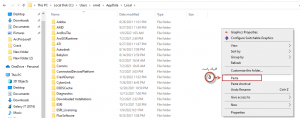

شکل (1-8): مرحله سوم کرک کردن ArcGIS Pro 2.8

– مرحله سوم (به ­روز رسانی نسخه ArcGIS Pro 2.8 به ArcGIS Pro 2.8.4): در پوشه Software و سپس ArcGIS Pro2.8.4، پوشه Update را باز کرده و فایل ArcGIS_Pro_284_180713 را اجرا کنید. مراحل نصب را همانند شکل 1-9 دنبال کنید تا نرم ­افزار ArcGIS به نسخه 2.8.4 به­ روزرسانی شود.

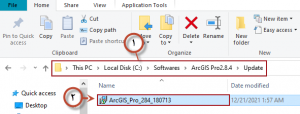

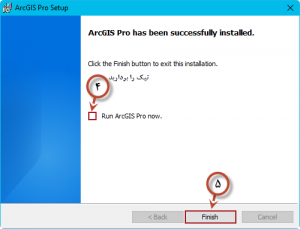

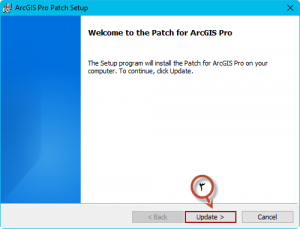

شکل (1-9): مراحل به­ روز رسانی نسخه ArcGIS Pro 10.8 به ArcGIS Pro 10.8.4



8) به چه روش­هایی می­توان برنامه ArcGIS Pro را باز کرد؟

– روش اول:

در سمت چپ پنجره اصلی ویندوز، بر روی دکمه Start  کلیک کرده و گزینه ArcGIS و سپس ArcGIS Pro را انتخاب کنید (شکل 1-10).

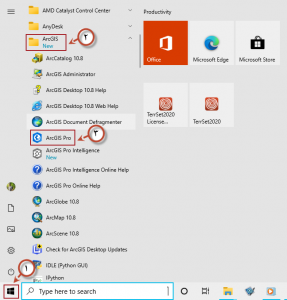

شکل (1-10): روش اول باز کردن ArcGIS Pro

– روش دوم:

در سمت چپ پنجره اصلی ویندوز، بر روی دکمه Start  کلیک کرده و گزینه ArcGIS را انتخاب کنید. سپس بر روی گزینه ArcGIS Pro کلیک راست کرده و گزینه More و سپس Pin to Taskbar را انتخاب کنید. در این حالت آیکون مربوط به برنامه ArcGIS Pro به نوار وظیفه (TaskBar) در پایین صفحه اصلی ویندوز اضافه می­شود. سپس بر روي این آیکون دوبار کلیک کنید تا نرم ­افزار باز شود (شکل 1-11).

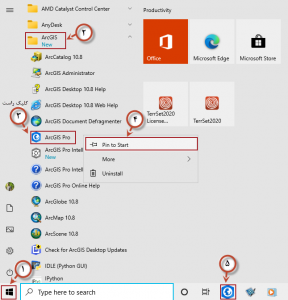

شکل (1-11): روش دوم باز کردن ArcGIS Pro



– روش سوم:

در سمت چپ پنجره اصلی ویندوز، بر روی دکمه Start  کلیک کرده و گروه ArcGIS را باز کنید. سپس بر روي گزینه ArcGIS Pro کلیک راست کرده و گزینه More و سپس Open File Location را انتخاب کنید. با انجام این کار مسیر ذخیره فایل اجرایی ArcGIS Pro باز می­شود و می­توان به راحتی آن­را کپی کرده و در مسیر دلخواه (مثلا Desktop) Paste کرد (شکل 1-12).

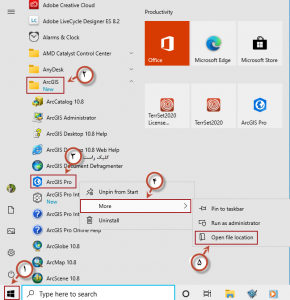

شکل (1-12): روش سوم  باز کردن ArcGIS Pro

9) مشکلات احتمالی در باز شدن برنامهArcGIS Pro  کدامند؟

چون ArcGIS 2.8.4 اصطلاحا یک برنامه قفل شکسته است، احتمالا در برخی موارد مشکلاتی در باز شدن و اجرای نرم ­افزار وجود خواهد داشت.

– برای نمونه ممکن است با دوبار کلیک کردن بر روي فایل اجرایی ArcGIS Pro،  پنجره شروع باز نشود. برای رفع این مشکل، دکمه­ های Ctrl+Alt+Delete صفحه کلید را به ­طور همزمان فشرده نگه دارید و در پنجره مدیر کار ویندوز، بر روي دکمه Task Manager کلیک کنید تا پنجره Task Manager باز شود.

– در این پنجره، سربرگ Process را فعال کرده و در گروه Background Processes، بر روي گزینه ArcGIS Pro کلیک راست کنید و گزینه End Task را انتخاب کنید (شکل 13-1). پنجره End Task را ببندید و دوباره ArcGIS Pro را اجرا کنید. در صورت پابرجا ماندن مشکل، رایانه خود را ریستارت کنید.

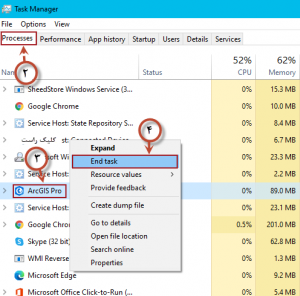

شکل (1-13): حذف فرایند ArcGIS Pro در Task Manager ویندوز





تمرين 1: آشنایی با محیط ArcGIS Pro

اهداف تمرین

در این تمرین با محیط ArcGIS Pro و برخی از قابلیت­های آن آشنا خواهید شد.

1) مشاهده وضعیت سطح زمین در اطراف معدن سنگ آهن شهر آتنز (ایالت جوریجا آمریکا)؛

2) چگونگی باز کردن يک پروژه از قبل آماده شده در محیط ArcGIS Pro؛

3) آشنایی با روش­هاي حرکت و جابه­ جایی در نقشه و چشم ­انداز؛

4) آشنایی با روش­های بزرگ نمایی و کوچک نمایی؛

5) شناسایی اطلاعات توصیفی.

حل تمرين

1) پوشه Exercises را از لوح فشرده ضمیمه کتاب کپی کرده و در درایو C، Paste کنید. با استفاده از مرورگر ویندوز، مسیر C:\Exercises\Ex1\Data را دنبال کرده و بر روي پروژه Ex1 (که فرمت aprx دارد) دوبار کلیک کنید، تا این پروژه باز شود.



2) پروژه Ex1، از یک نقشه با عنوان «معدن کاری -دوبعدی» و یک چشم ­انداز با عنوان «معدن کاری-سه بعدی» تشکیل شده که با یکدیگر همگام هستند و حرکت در یکی منجر به حرکت متناظر در دیگری خواهد شد (به اینترنت متصل شوید).

3) در بالای نقشه، بر روي سربرگ «معدن کاری –دوبعدی» کلیک کنید تا در کادر Contents، عناوین لایه­ های موجود در این نقشه فهرست شود. همان­گونه که ملاحظه می­کنید، سه لایه با عناوین «ناحیه معدنکاری»، «قطعات زمین» و «World Imagery» در این نقشه موجود است که دو لایه اول توسط کاربر و لایه آخر توسط نرم ­افزار به نقشه اضافه شده است (لایه World Imagery یک نقشه پایه است که تصویر ماهواره­ ای زمین را نشان می­دهد).

4) بر روي سربرگ  «معدن کاری – سه­ بعدی»  کلیک کنید تا در کادر Contents، عناوین لایه­ های موجود در این چشم ­انداز  فهرست شود. همان­گونه که ملاحظه می­کنید، در کادر Contents، سه گروه لایه با عناوین 3D Layers، 2D Layers و Elevation Surfaces موجود است.

– گروه لایه 3D Layers دربرگیرنده لایه ­های سه ­بعدی است (لایه ­هایی که دارای اطلاعات ارتفاعی می­باشند و معمولا در حالت سه­ بعدی، توسط کاربر حجم ­دهی می­شوند). لایه «ساختمان» در این گروه لایه گنجانده شده است.

– گروه لایه 2D Layers: دربرگیرنده لایه­ های دو­بعدی است (لایه­ هایی که فاقد اطلاعات ارتفاعی هستند و یا از اطلاعات ارتفاعی آن­ها استفاده­ خاصی نمی­شود. این لایه ­ها به­ صورت یک آستر بر روي لایه پایه چشم­انداز کشیده می­شوند و فاقد حجم ­دهی هستند). لایه­ های «ناحیه معدن کاری»، «قطعات زمین» و « World Imagery» در این گروه لایه قرار می­گیرند.

– گروه لایه Elevation Surfaces: لایه­ های ارتفاعی که مبنای ارتفاعی یک چشم ­انداز را مشخص می­کنند، در این گروه لایه قرار می ­گیرند. این لایه­ ها توسط کاربر (مثلا لایه DEM یا TIN منطقه مورد مطالعه) و یا نرم­افزار به گروه لایه Elevation Surfaces اضافه می­شوند. در این پروژه لایه ارتفاعی WorldElevation3D/Terrain3D توسط نرم­افزار به گروه لایه Elevation Surfaces اضافه شده است.

5) با استفاده از نشانگر موس (که در حالت پیش ­فرض بر روي ابزار Pan  تنظیم شده است) در نقشه و چشم ­انداز حرکت کرده و عوارض موجود را مورد بررسی قرار دهید (کلیک چپ موس را فشرده نگه داشته و دست تان را حرکت دهید). غلتک وسط موس را فشرده نگه داشته و دست تان را در چشم ­انداز به عقب و جلو حرکت دهید تا زاویه دید از حالت قائم به افقی و برعکس تغییر پیدا کند.

6) بر روي نقشه و يا چشم­انداز، کلیک راست موس را فشرده نگه داشته و دست خود را به عقب و جلو حرکت دهید تا اندازه نقشه بزرگ و کوچک­ شود.

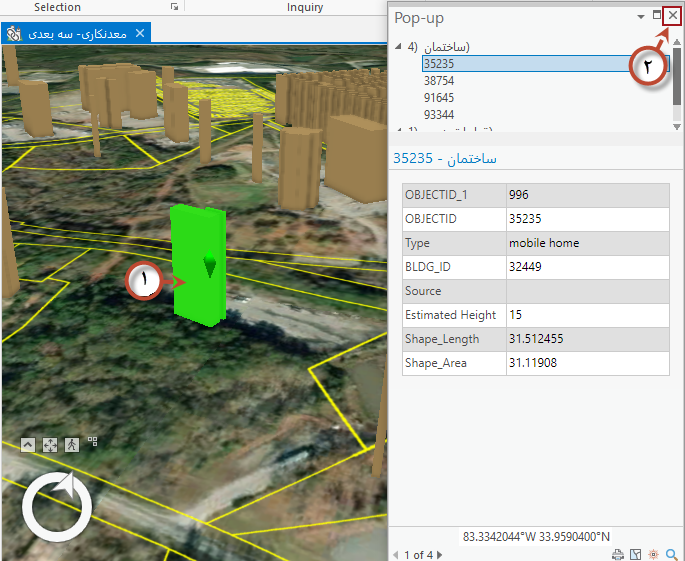

7) در چشم ­انداز، بر روی یکی از ساختمان­ ها کلیک کنید تا اطلاعات توصیفی آن در یک کادر (با عنوان Pop Up) نمایش داده شود. این اطلاعات از جدول توصیفی لایه مربوطه بارگیری می­شود. کادر Pop Up را ببندید. غلتک وسط موس را بچرخانید تا بر روی چشم­ انداز بزرگ نمایی و کوچک نمایی شود.

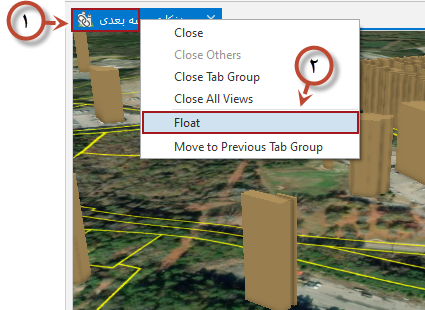

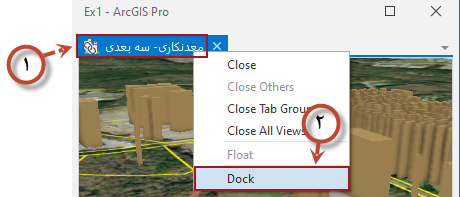

8) بر روی سربرگ «معدن کاری- سه ­بعدی» کلیک راست کرده و گزینه Float را انتخاب کنید. بدین ترتیب چشم­انداز به حالت شناور در می­آید و می­توان آن­را در صفحه نمایش جابه­ جا کرد. نشانگر موس را بر روي یکی از علامت­هاي پنجگانه قرار دهید تا پنجره چشم­ انداز از حالت شناور خارج شود.



9) دوباره چشم­ انداز را به حالت شناور درآورید. این ­بار بر روي سربرگ «معدن کاری- سه ­بعدی» کلیک راست کرده و گزینه Dock را انتخاب کنید تا از حالت شناور خارج شود.

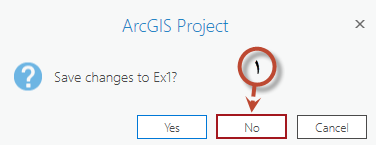

10) برنامه ArcGIS Pro را ببندید و در پنجره پیغام ArcGIS Project بر روی دکمه No کلیک کنید (تا تغییرات بر روي پروژه جاری ذخیره نشوند).

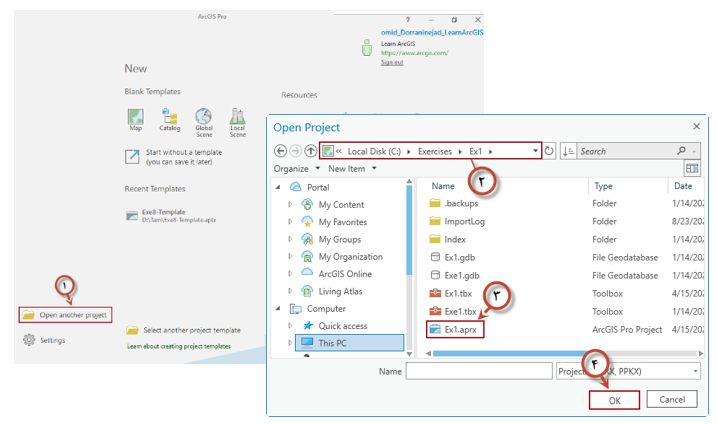

11) برنامه ArcGIS Pro را باز کنید. در پنجره ورودي اين نرم ­افزار، بر روي گزینه Open another project کلیک کنید تا پنجره Open Project باز شود. در این پنجره مسیر C:\Exercises\Ex1 را دنبال کرده و فايل پروژه Ex1 را باز کنید.



12) برنامه ArcGIS Pro را ببندید و در صورت ظاهر شدن پنجره پیغام ArcGIS Project بر روی دکمه No کلیک کنید.
