توپولوژی در آرک‌جی‌ای‌اس پرو

در فصل قبل کیفیت توصیفی داده را با Attribute Rules و Contingent Values تضمین کردیم. اما داده‌ی مکانی خطاهای هندسی هم دارد: قطعه‌هایی که روی هم افتاده‌اند، شکاف‌های باریک بین دو مرز، خطوطی که به هم نرسیده‌اند و نقاطی که باید روی خط باشند ولی نیستند. توپولوژی در ArcGIS Pro ابزار اصلی پیدا کردن و رفع همین خطاهاست. در این آموزش ArcGIS Pro یاد می‌گیریم توپولوژی ژئودیتابیس را بسازیم، قوانین مناسب را انتخاب کنیم، آن را Validate کنیم، خطاها را با Error Inspector اصلاح کنیم و با Map Topology لبه‌های مشترک را بدون شکستن هم‌مرزی ویرایش کنیم.

پیش‌نیاز این فصل، آشنایی با Feature Dataset و ساخت ژئودیتابیس است که در فصل هشتم: ساخت ژئودیتابیس در ArcGIS Pro آموزش داده شد، و همچنین مهارت‌های ویرایش فصل چهارم: ویرایش عوارض در ArcGIS Pro. توپولوژی ژئودیتابیس فقط داخل یک Feature Dataset ساخته می‌شود و برای ساخت آن لایسنس Standard یا Advanced لازم است.

🧭 توپولوژی چیست و چرا به آن نیاز داریم؟

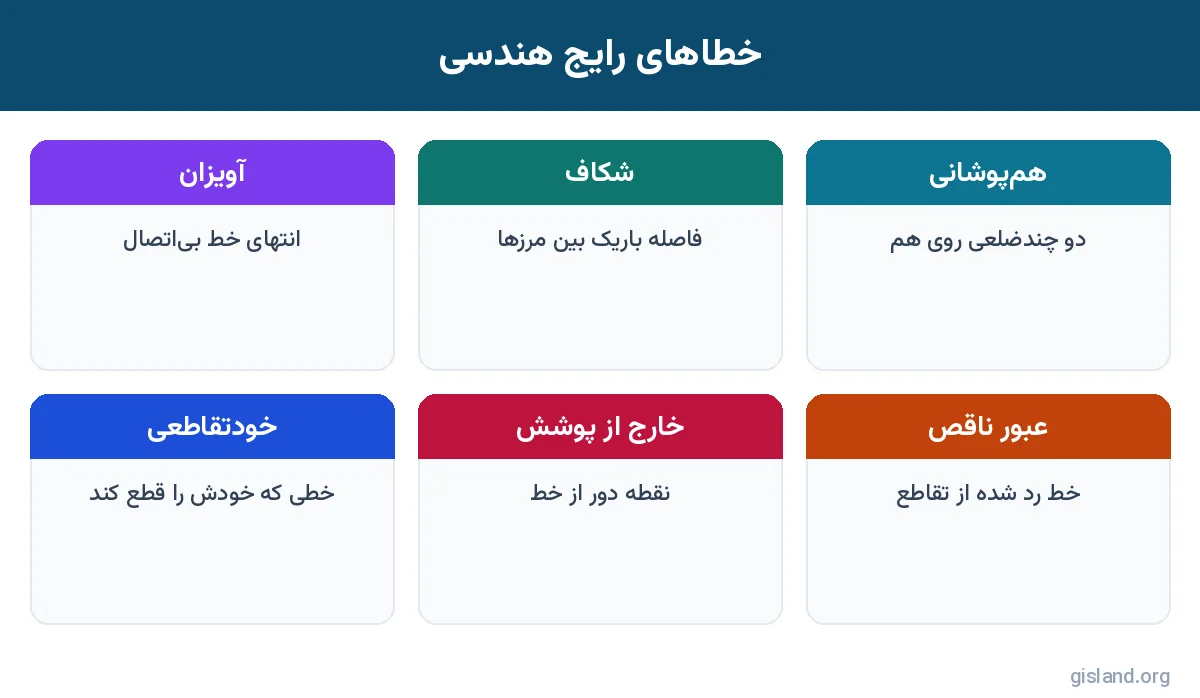

توپولوژی در GIS یعنی روابط مکانی بین عوارض: کدام عوارض هم‌مرزند، کدام یکدیگر را می‌پوشانند، کدام به هم متصل‌اند. چشم انسان روی نقشه‌ی کوچک‌مقیاس خطای چند سانتی‌متری را نمی‌بیند، اما همین خطا در محاسبه‌ی مساحت، تحلیل شبکه، صدور سند یا هم‌پوشانی لایه‌ها نتایج اشتباه می‌دهد. مثلاً اگر دو قطعه‌ی همسایه ده سانتی‌متر روی هم افتاده باشند، مجموع مساحت قطعات از مساحت بلوک بیشتر می‌شود و در Union یک چندضلعی بسیار باریک (اسلیور) ساخته می‌شود.

🧩 دو نوع توپولوژی در ArcGIS Pro

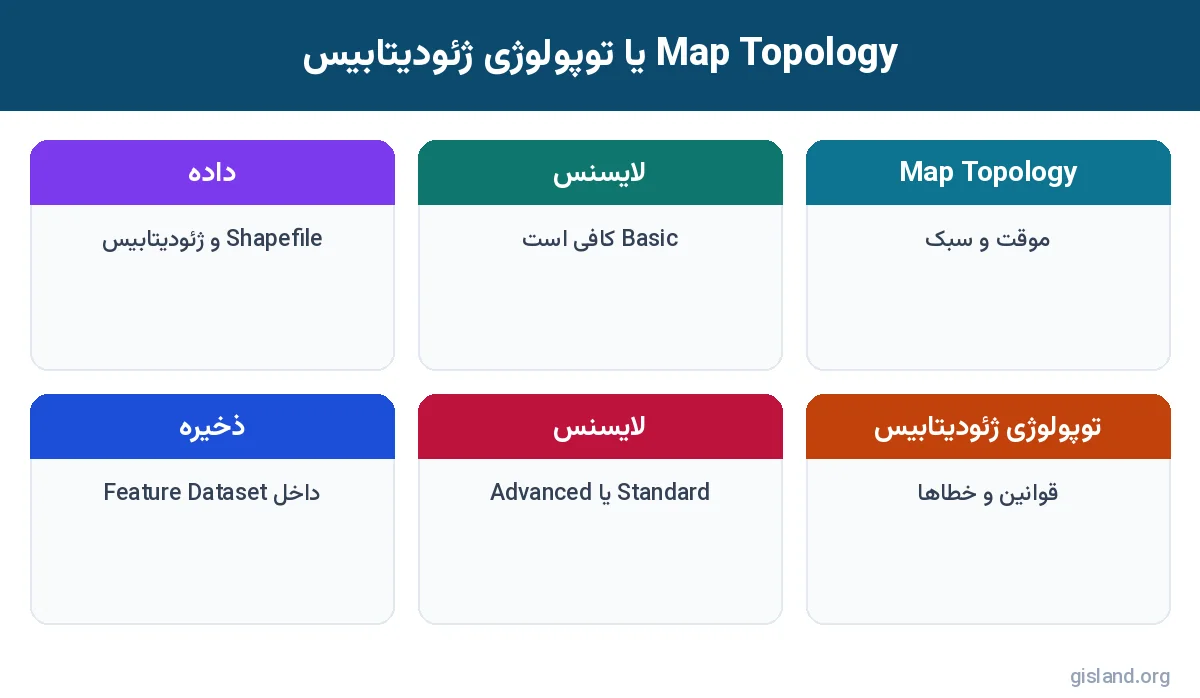

ArcGIS Pro دو مفهوم متفاوت با نام توپولوژی دارد که نباید با هم اشتباه شوند:

🏗️ طراحی توپولوژی پیش از ساخت

مستندات Esri تأکید می‌کند که توپولوژی را باید طراحی کرد، نه صرفاً ساخت. چهار تصمیم اصلی:

📏 Cluster Tolerance

Cluster Tolerance فاصله‌ای است که رئوس نزدیک‌تر از آن در هنگام Validate یکی فرض می‌شوند و روی هم «چسبانده» می‌شوند. اگر خالی یا صفر بگذارید، XY Tolerance همان Feature Dataset استفاده می‌شود که به‌طور پیش‌فرض ۰٫۰۰۱ متر (یک میلی‌متر) است. افزایش Cluster Tolerance راه‌حل خطاها نیست؛ مقدار بزرگ باعث می‌شود رئوس واقعی و مجزا هم روی هم بیفتند و شکل عوارض تغییر کند. معمولاً مقدار پیش‌فرض بهترین انتخاب است.

🥇 Rank

وقتی دو رأس از دو کلاس مختلف در محدوده‌ی Cluster Tolerance باشند، رأس کلاسی که رتبه‌ی بالاتر (عدد کوچک‌تر؛ ۱ بالاترین) دارد ثابت می‌ماند و دیگری به سمت آن حرکت می‌کند. داده‌ی دقیق‌تر را رتبه‌ی ۱ بدهید؛ مثلاً مرز قطعات برداشت‌شده با نقشه‌برداری را ۱ و کاربری اراضی رقومی‌شده از تصویر را ۲.

📐 انتخاب کلاس‌ها و قوانین

فقط کلاس‌هایی را وارد توپولوژی کنید که واقعاً بین آن‌ها رابطه‌ی مکانی مهمی وجود دارد. هر کلاس اضافی زمان Validate را بالا می‌برد. قوانین را هم بر اساس پرسش‌های واقعی کسب‌وکار انتخاب کنید؛ مثلاً «آیا قطعات نباید روی هم باشند؟» یا «آیا هر شیر باید روی لوله باشد؟».

🗂️ ساختار Feature Dataset

همه‌ی کلاس‌های توپولوژی باید در یک Feature Dataset با سیستم مختصات یکسان باشند. اگر کلاس‌ها در ریشه‌ی ژئودیتابیس هستند، ابتدا یک Feature Dataset بسازید و با Copy/Paste یا ابزار Feature Class To Feature Class آن‌ها را منتقل کنید. برای مباحث مختصات به فصل هفتم: سیستم مختصات در ArcGIS Pro مراجعه کنید.

🩺 پیش از توپولوژی: Check Geometry و Repair Geometry

توپولوژی روی هندسه‌ی معتبر کار می‌کند. اگر داده از CAD، Shapefile قدیمی یا تبدیل‌های متعدد آمده باشد، ممکن است هندسه‌های خالی، رئوس تکراری یا حلقه‌های با جهت اشتباه داشته باشد. پیش از ساخت توپولوژی:

1. ۱ابزار Check Geometry را روی هر کلاس اجرا کنید. خروجی آن جدولی از عوارض دارای مشکل و نوع مشکل است.
2. ۲اگر جدول خالی نبود، ابزار Repair Geometry را اجرا کنید. گزینه‌ی Delete Features with Null Geometry را آگاهانه انتخاب کنید.
3. ۳دوباره Check Geometry بزنید تا مطمئن شوید هیچ مشکلی باقی نمانده است.

هندسه‌ی معتبر شرط لازم و توپولوژی شرط کافی برای داده‌ی تمیز است؛ اولی خطاهای درون هر عارضه و دومی خطاهای بین عوارض را پیدا می‌کند.

🛠️ ساخت توپولوژی ژئودیتابیس در ArcGIS Pro

دو روش برای ساخت توپولوژی ژئودیتابیس وجود دارد: Create Topology Wizard از پنجره‌ی Catalog و مجموعه ابزارهای ژئوپروسسینگ Topology. روش اول برای شروع ساده‌تر و روش دوم برای خودکارسازی و ModelBuilder مناسب‌تر است.

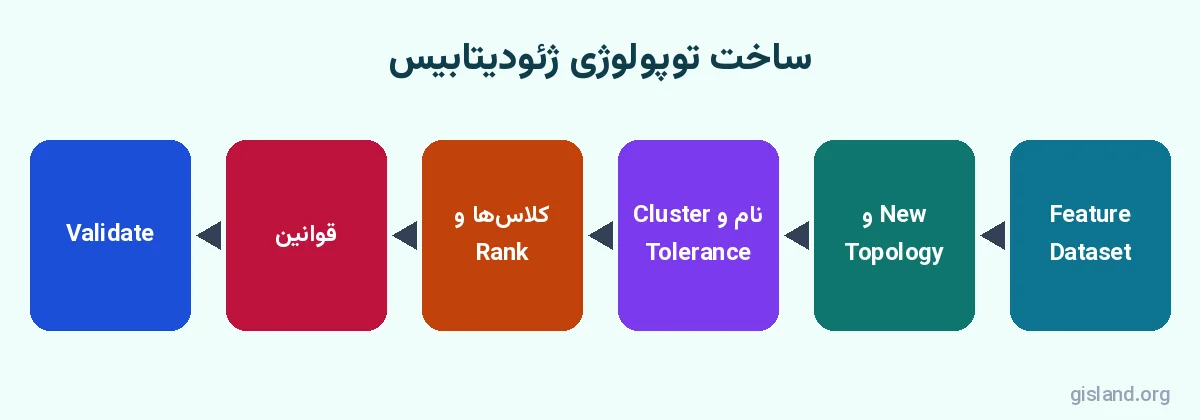

🧙 روش اول: Create Topology Wizard

1. ۱پروژه را باز کنید و در پنجره‌ی Catalog ژئودیتابیس را باز کنید.
2. ۲روی Feature Dataset مورد نظر راست‌کلیک کرده و New > Topology را انتخاب کنید. ویزارد ساخت توپولوژی باز می‌شود.
3. ۳در صفحه‌ی اول نام توپولوژی را وارد کنید؛ مثلاً Parcels_Topology. این نام باید در کل ژئودیتابیس یکتا باشد.
4. ۴Cluster Tolerance را بررسی کنید و در صورت نبود دلیل خاص، مقدار پیش‌فرض را نگه دارید.
5. ۵کلاس‌های عارضه‌ای را که باید در توپولوژی شرکت کنند، تیک بزنید؛ مثلاً Parcels، Blocks و Buildings.
6. ۶در صفحه‌ی Ranks، برای هر کلاس رتبه تعیین کنید.
7. ۷در صفحه‌ی Rules با دکمه‌ی Add قوانین را اضافه کنید: کلاس اول، قانون و در صورت نیاز کلاس دوم.
8. ۸صفحه‌ی خلاصه را مرور و Finish را بزنید.
9. ۹پس از ساخت، پیامی می‌پرسد آیا توپولوژی Validate شود یا نه؛ برای داده‌ی بزرگ می‌توانید بعداً و برای محدوده‌ی کوچک‌تر Validate کنید.

⚙️ روش دوم: ابزارهای ژئوپروسسینگ

مجموعه ابزار Data Management > Topology شامل این ابزارهاست:

همان کار ویزارد با Python این‌طور خلاصه می‌شود:

import arcpy
fds = r"C:\GIS\City.gdb\Cadastre"
topo = fds + r"\Parcels_Topology"
arcpy.management.CreateTopology(fds, "Parcels_Topology")
arcpy.management.AddFeatureClassToTopology(topo, fds + r"\Parcels", 1, 1)
arcpy.management.AddRuleToTopology(topo, "Must Not Overlap (Area)", fds + r"\Parcels")
arcpy.management.AddRuleToTopology(topo, "Must Not Have Gaps (Area)", fds + r"\Parcels")
arcpy.management.ValidateTopology(topo)

📜 قوانین توپولوژی: کدام قانون برای کدام داده؟

انتخاب قانون درست مهم‌ترین بخش کار است. قوانین در سه گروه چندضلعی، خطی و نقطه‌ای تقسیم می‌شوند و برخی با یک کلاس و برخی بین دو کلاس تعریف می‌شوند.

🟪 قوانین چندضلعی پرکاربرد

〰️ قوانین خطی پرکاربرد

📍 قوانین نقطه‌ای پرکاربرد

یک دام رایج: قانون Must Not Have Gaps همیشه برای مرز بیرونی کل داده یک خطا تولید می‌کند، چون بیرون از محدوده‌ی شما «شکاف» محسوب می‌شود. این خطا را با Mark as Exception علامت بزنید.

✅ اعتبارسنجی (Validate) توپولوژی

پس از ساخت یا هر ویرایش، توپولوژی باید Validate شود تا خطاها محاسبه شوند. هر ویرایش یک Dirty Area (ناحیه‌ی کثیف) ایجاد می‌کند؛ یعنی ناحیه‌ای که هنوز بررسی نشده است. Validate فقط Dirty Areaها را بررسی می‌کند.

🗺️ افزودن لایه‌ی توپولوژی به نقشه

1. ۱در Catalog توپولوژی را به نقشه بکشید. لایه‌ی توپولوژی شامل زیرلایه‌های Dirty Areas، Point Errors، Line Errors و Polygon Errors است.
2. ۲پیشنهاد می‌شود کلاس‌های عضو توپولوژی را هم به نقشه اضافه کنید.
3. ۳با کلیک راست روی لایه‌ی توپولوژی و Properties می‌توانید قوانین، کلاس‌ها و آمار خطاها را ببینید.

▶️ روش‌های Validate

1. ۱در زبانه‌ی Edit، گروه Manage Edits، از منوی کشویی Validate استفاده کنید: Validate (فقط محدوده‌ی فعلی نقشه) یا Validate All (کل داده).
2. ۲یا ابزار Validate Topology را از ژئوپروسسینگ اجرا کنید؛ این روش برای داده‌ی بزرگ و اجرای زمان‌بندی‌شده مناسب است.
3. ۳پس از Validate، خطاها با رنگ قرمز (Error) و Exceptionها با رنگ سبز روی نقشه نمایش داده می‌شوند.

🔧 رفع خطاهای توپولوژی با Error Inspector

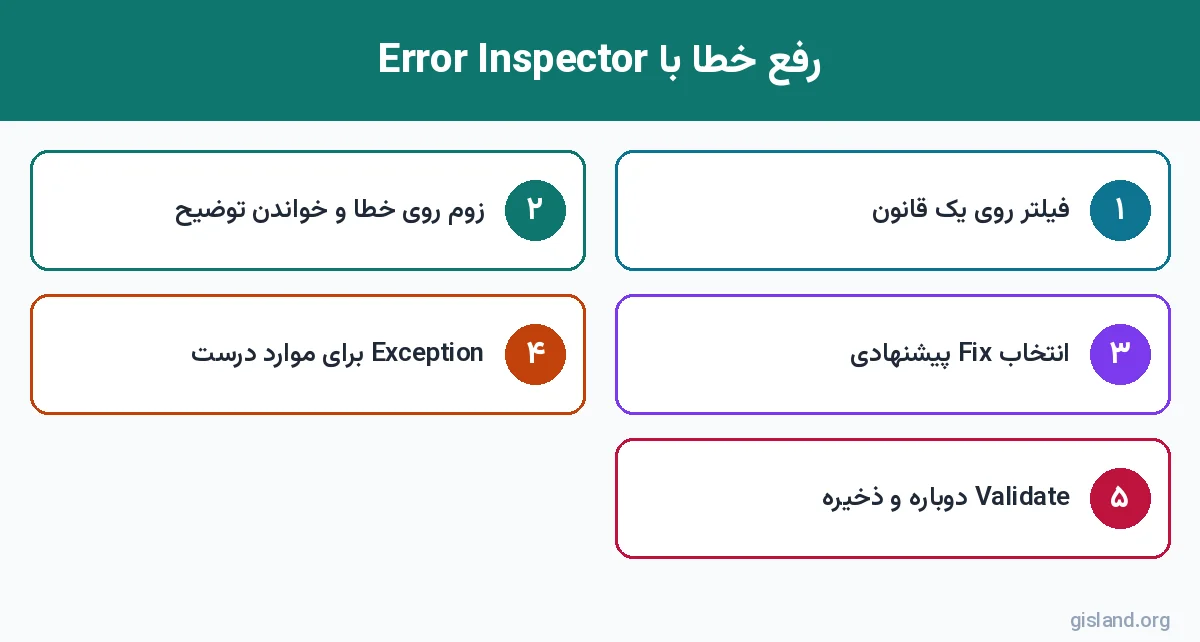

Error Inspector پنجره‌ای است که همه‌ی خطاها را در یک جدول نشان می‌دهد و ابزارهای اصلاح را در دسترس قرار می‌دهد. آن را از زبانه‌ی Edit، گروه Manage Edits با کلیک روی Error Inspector باز کنید.

🔍 کار با Error Inspector

1. ۱در بالای پنجره، فیلتر را روی همه‌ی قوانین یا یک قانون مشخص تنظیم کنید. شروع با یک قانون تمرکز را بیشتر می‌کند.
2. ۲گزینه‌ی Visible Extent را فقط وقتی فعال کنید که می‌خواهید خطاهای محدوده‌ی فعلی را ببینید.
3. ۳روی هر ردیف کلیک کنید تا نقشه روی خطا زوم کند. بخش پایین پنجره توضیح قانون و عوارض درگیر را نشان می‌دهد.
4. ۴در بخش Fixes راه‌حل‌های پیشنهادی همان قانون را ببینید و مناسب‌ترین را انتخاب کنید.
5. ۵اگر خطا در واقع یک وضعیت درست است (مثل بن‌بست واقعی)، Mark as Exception را بزنید.
6. ۶پس از چند اصلاح، دوباره Validate کنید تا Dirty Areaها پاک شوند و فهرست به‌روز شود.

🩹 اصلاح‌های رایج برای هر نوع خطا

مهم‌ترین اصل: اصلاح خودکار همیشه درست نیست. مثلاً Merge در هم‌پوشانی دو قطعه‌ی ملکی، ناحیه‌ی مشترک را به یکی می‌دهد؛ اما کدام قطعه حق دارد؟ پاسخ در سند است، نه در نرم‌افزار. برای داده‌ی حقوقی، خطا را بررسی و با سند تطبیق دهید.

✏️ ویرایش با توپولوژی ژئودیتابیس

وقتی توپولوژی ژئودیتابیس در نقشه است، می‌توانید آن را به‌عنوان توپولوژی فعال ویرایش انتخاب کنید. در زبانه‌ی Edit، گروه Manage Edits، منوی کشویی Topology را باز کنید و توپولوژی مورد نظر را انتخاب کنید. از این لحظه، ابزارهای ویرایش لبه‌ها و گره‌های مشترک را می‌شناسند.

🧰 ابزارهای ویرایش توپولوژیک

این ابزارها در پنجره‌ی Modify Features در گروه Reshape قرار دارند. ابتدا روی لبه کلیک کنید تا انتخاب شود (لبه به رنگ متفاوت نمایش داده می‌شود)، سپس تغییر را اعمال و با Finish یا F2 تأیید کنید.

🗺️ Map Topology: ویرایش هم‌مرزی بدون ساخت توپولوژی

Map Topology یک توپولوژی سبک و موقت است که از لایه‌های قابل ویرایش و قابل مشاهده‌ی نقشه ساخته می‌شود. قانون، Validate و جدول خطا ندارد؛ فقط تشخیص می‌دهد کدام لبه‌ها و گره‌ها بین عوارض مشترک‌اند. بزرگ‌ترین مزیتش این است که در لایسنس Basic و حتی روی Shapefile کار می‌کند.

🛠️ مراحل استفاده از Map Topology

1. ۱لایه‌هایی را که هم‌مرزند (مثلاً Parcels و Blocks) به نقشه اضافه کنید و مطمئن شوید هر دو قابل ویرایش‌اند.
2. ۲در زبانه‌ی Edit، گروه Manage Edits، از منوی کشویی Topology گزینه‌ی Map Topology را انتخاب کنید.
3. ۳در صورت نیاز، از همان منو Map Topology Options یا تنظیمات Edit Options را باز کنید تا لایه‌های شرکت‌کننده و Tolerance را تنظیم کنید.
4. ۴پنجره‌ی Modify Features را باز و ابزار Modify Edge را انتخاب کنید.
5. ۵روی مرز مشترک کلیک کنید. با کشیدن رئوس، مرز هر دو لایه هم‌زمان تغییر می‌کند.
6. ۶برای تغییر شکل بزرگ‌تر، از Reshape Edge استفاده کنید و مسیر جدید را رسم کنید.
7. ۷تغییرات را Save کنید و با Map Topology روی No Topology برگردید.

📤 گزارش‌گیری و پایش دوره‌ای خطاها

در سازمان‌ها، کنترل کیفیت یک بار انجام نمی‌شود؛ باید دوره‌ای تکرار و گزارش شود. ابزار Export Topology Errors خطاها را در سه کلاس نقطه، خط و چندضلعی خروجی می‌دهد که شامل نام قانون، کلاس‌های درگیر و وضعیت Exception است. با این کلاس‌ها می‌توانید:

• با Summary Statistics تعداد خطاها را بر اساس قانون شمارش و در گزارش ماهانه ارائه کنید.
• خطاها را در یک نقشه‌ی وب منتشر کنید تا ویرایشگران میدانی بدانند کجا باید بازبینی شود.
• روند کاهش خطاها را در طول پروژه با نمودار نمایش دهید.
• خطاها را بر اساس منطقه یا پیمانکار با Spatial Join تفکیک کنید.

💼 سه سناریوی واقعی طراحی قوانین

قوانین توپولوژی وقتی معنا پیدا می‌کنند که از نیاز واقعی پروژه بیایند. سه طراحی رایج را مرور می‌کنیم که می‌توانید با کمی تغییر در کار خودتان به کار ببرید.

🏘️ سناریو ۱: کاداستر و قطعات ملکی

در کاداستر، قطعات یک پوشش پیوسته‌اند: نه باید روی هم باشند و نه باید بینشان فضای خالی باشد. همچنین هر قطعه باید داخل یک بلوک باشد و هر قطعه یک نقطه‌ی پلاک داشته باشد.

در این طراحی، Blocks رتبه‌ی ۱ می‌گیرد، چون مرز بلوک‌ها معمولاً با دقت بالاتری از محور خیابان برداشت شده است. نتیجه‌ی کنترل کیفیت کاداستر باید صفر خطای فعال باشد؛ هر هم‌پوشانی باقی‌مانده یک اختلاف ملکی بالقوه است.

🛣️ سناریو ۲: شبکه‌ی معابر برای تحلیل مسیر

برای تحلیل شبکه، خطوط معابر باید در تقاطع‌ها شکسته و به هم متصل باشند. قوانین پیشنهادی:

پس از Validate، بن‌بست‌های واقعی (کوچه‌های بن‌بست) را Exception کنید و Dangleهای ناشی از Undershoot را با Extend و Overshootها را با Trim اصلاح کنید. برای تقاطع‌های شکسته‌نشده، ابزار Planarize Lines در زبانه‌ی Edit کمک می‌کند خطوط انتخاب‌شده در محل تقاطع شکسته شوند. توجه کنید که پل‌ها و زیرگذرها تقاطع واقعی نیستند و باید Exception شوند.

💧 سناریو ۳: شبکه‌ی آب و تأسیسات

در شبکه‌ی آب، شیرها و انشعاب‌ها باید دقیقاً روی لوله باشند و لوله‌ها نباید آویزان رها شوند:

خطای Must Be Covered By Line اصلاح خودکار ندارد؛ نقاط را با Snapping روی لوله منتقل کنید. اگر تعداد زیاد است، ابزار Snap در ژئوپروسسینگ (Editing toolset) می‌تواند نقاط را تا فاصله‌ی مشخص به نزدیک‌ترین لوله بچسباند؛ اما پیش از اجرا حتماً پشتیبان بگیرید، چون این ابزار داده‌ی ورودی را مستقیم تغییر می‌دهد.

🏢 توپولوژی در ژئودیتابیس سازمانی و کار تیمی

در ژئودیتابیس فایلی، یک نفر در هر زمان ویرایش می‌کند و Validate ساده است. در ژئودیتابیس سازمانی با چند ویرایشگر هم‌زمان، چند نکته‌ی مهم وجود دارد:

• در ویرایش نسخه‌دار (Versioned)، هر ویرایشگر در نسخه‌ی خودش Validate می‌کند و Dirty Areaهای او هنگام Reconcile و Post به نسخه‌ی والد منتقل می‌شوند.
• پیش از Post، همه‌ی Dirty Areaهای نسخه را Validate کنید تا خطای بررسی‌نشده وارد نسخه‌ی اصلی نشود.
• مدیر داده می‌تواند با یک اسکریپت شبانه Validate Topology را روی نسخه‌ی اصلی اجرا و گزارش خطاها را ایمیل کند.
• توپولوژی را می‌توان همراه کلاس‌ها به‌صورت سرویس عارضه منتشر کرد تا در برنامه‌های وب هم خطاها قابل مشاهده باشند؛ این قابلیت به ArcGIS Enterprise و نسخه‌ی مناسب ژئودیتابیس نیاز دارد.

در کار تیمی، توپولوژی فقط ابزار فنی نیست؛ قرارداد کیفیت بین اعضای تیم است. قوانین و Exceptionها را مستند و با همه‌ی ویرایشگران به اشتراک بگذارید.

🧪 تمرین عملی: پاک‌سازی نقشه‌ی کاربری اراضی

1. ۱یک ژئودیتابیس فایلی Topo_Lab.gdb بسازید و در آن Feature Dataset با نام LandUse و یک سیستم مختصات متریک (مثل UTM منطقه‌ی خودتان) ایجاد کنید.
2. ۲یک کلاس چندضلعی Parcels و یک کلاس خطی Roads در آن بسازید.
3. ۳ده قطعه‌ی همسایه رسم کنید و عمداً دو هم‌پوشانی و دو شکاف کوچک ایجاد کنید. چند خیابان هم رسم کنید که یکی به تقاطع نرسد.
4. ۴با Create Topology Wizard توپولوژی LandUse_Topology را بسازید؛ Parcels رتبه ۱ و Roads رتبه ۲.
5. ۵قوانین Must Not Overlap و Must Not Have Gaps را برای Parcels و Must Not Have Dangles را برای Roads اضافه کنید.
6. ۶Validate All را اجرا و با Error Inspector خطاها را بشمارید: باید دو هم‌پوشانی، دو شکاف به‌علاوه‌ی خطای مرز بیرونی و چند Dangle ببینید.
7. ۷هم‌پوشانی‌ها را با Merge، شکاف‌ها را با Create Feature و سپس Merge و Dangle را با Extend اصلاح کنید.
8. ۸خطای مرز بیرونی و بن‌بست‌های واقعی را Exception کنید و دوباره Validate کنید تا هیچ خطای قرمزی باقی نماند.
9. ۹در نهایت Map Topology را فعال کنید و مرز مشترک دو قطعه را با Modify Edge جابه‌جا کنید.

🏙️ سناریوی واقعی: پاک‌سازی لایه‌ی قطعات ثبتی پیش از تحویل به اداره‌ی ثبت

یک دفتر نقشه‌برداری باید لایه‌ی حدود ۲۰۰۰ قطعه‌ی ثبتی را تحویل دهد و کارفرما شرط کرده است که هیچ هم‌پوشانی یا شکافی بین قطعات نباشد. بررسی چشمی چنین لایه‌ای ممکن نیست، اما توپولوژی ژئودیتابیس این کار را نظام‌مند می‌کند:

1. ۱قطعات را در یک Feature Dataset قرار دهید و توپولوژی با قوانین Must Not Overlap و Must Not Have Gaps بسازید.
2. ۲توپولوژی را Validate کنید و در پنجره‌ی Error Inspector تعداد خطاها را به تفکیک قانون ببینید.
3. ۳خطای شکاف دور مرز بیرونی منطقه را که طبیعی است، به‌صورت Exception علامت بزنید.
4. ۴هم‌پوشانی‌ها را با Subtract یا Merge و شکاف‌ها را با Create Feature از داخل Error Inspector رفع کنید و دوباره Validate کنید تا خطا صفر شود.

🐞 خطاهای رایج و راه‌حل

❓ پرسش‌های متداول درباره توپولوژی در ArcGIS Pro

🏁 جمع‌بندی

در این فصل یاد گرفتیم توپولوژی در ArcGIS Pro چگونه روابط مکانی را کنترل می‌کند: توپولوژی ژئودیتابیس را طراحی و با ویزارد یا Python ساختیم، قوانین مناسب چندضلعی، خطی و نقطه‌ای را انتخاب کردیم، Validate کردیم، خطاها را با Error Inspector اصلاح یا Exception کردیم و با Map Topology لبه‌های مشترک را بدون شکستن هم‌مرزی ویرایش کردیم. حالا داده‌ی ما هم از نظر توصیفی و هم از نظر هندسی تمیز است. در فصل بعد یاد می‌گیریم داده‌ها را بین قالب‌های مختلف جابه‌جا کنیم: فصل یازدهم: تبدیل داده در ArcGIS Pro.
