خلاصه

افزایش سریع شهرنشینی اخیر منجر به گنجاندن فضاهای زیرزمینی در سیاست های برنامه ریزی شهری شده است. در میان منابع اصلی زیرسطحی، تعامل قوی بین زیرساخت‌های زیرزمینی و آب‌های زیرزمینی در بسیاری از مناطق شهری در چند دهه اخیر پدیدار شده است. بنابراین، فهرست‌بندی زیرساخت‌های زیرزمینی برای ساختار یک مدل مفهومی شهری برای نیازهای مدیریت آب‌های زیرزمینی ضروری است. با شروع از یک نقشه‌برداری شهری (داده‌های باز)، در نتیجه قابلیت تکرار رویه، یک روش GIS برای جمع‌آوری تمام زیرساخت‌های زیرزمینی در یک پایگاه جغرافیایی سه بعدی (GDB) قابل به‌روزرسانی برای شهر میلان (شمال ایتالیا) پیشنهاد شد. حجم های زیرزمینی اشغال شده توسط سه دسته زیرساخت در GDB گنجانده شد: (الف) پارکینگ های خصوصی، ب) پارکینگ های عمومی و (ج) خطوط و ایستگاه های مترو. استفاده از GDB امکان تخمین حجم‌های موجود در زیر سطح آب زیرزمینی را در چهار دوره، که به عنوان حداقل یا حداکثر آب زیرزمینی از بازسازی‌های روند پیزومتریک تشخیص داده می‌شوند، می‌دهد. به دلیل بالا آمدن آب های زیرزمینی یا شرایط هیدروژئولوژیکی محلی، کم عمق ترین زیرساخت های زیرزمینی غیرضدآب در برخی از دوره های مورد نظر دچار سیل شدند. این در یک منطقه آزمایشی خاص ارزیابی شد و از نظر کیفی توسط مطبوعات محلی و بررسی اسناد عکاسی تأیید شد. این روش برای برنامه‌ریزی شهری، به‌ویژه برای مدل‌های مفهومی شهری و تعریف طرح‌های مدیریت آب‌های زیرزمینی کارآمد ظاهر شد. به عنوان حداقل یا حداکثر آب زیرزمینی از بازسازی روند پیزومتریک شناسایی شده است. به دلیل بالا آمدن آب های زیرزمینی یا شرایط هیدروژئولوژیکی محلی، کم عمق ترین زیرساخت های زیرزمینی غیرضدآب در برخی از دوره های مورد نظر دچار سیل شدند. این در یک منطقه آزمایشی خاص ارزیابی شد و از نظر کیفی توسط مطبوعات محلی و بررسی اسناد عکاسی تأیید شد. این روش برای برنامه‌ریزی شهری، به‌ویژه برای مدل‌های مفهومی شهری و تعریف طرح‌های مدیریت آب‌های زیرزمینی کارآمد ظاهر شد. به عنوان حداقل یا حداکثر آب زیرزمینی از بازسازی روند پیزومتریک شناسایی شده است. به دلیل بالا آمدن آب های زیرزمینی یا شرایط هیدروژئولوژیکی محلی، کم عمق ترین زیرساخت های زیرزمینی غیرضدآب در برخی از دوره های مورد نظر دچار سیل شدند. این در یک منطقه آزمایشی خاص ارزیابی شد و از نظر کیفی توسط مطبوعات محلی و بررسی اسناد عکاسی تأیید شد. این روش برای برنامه‌ریزی شهری، به‌ویژه برای مدل‌های مفهومی شهری و تعریف طرح‌های مدیریت آب‌های زیرزمینی کارآمد ظاهر شد. این در یک منطقه آزمایشی خاص ارزیابی شد و از نظر کیفی توسط مطبوعات محلی و بررسی اسناد عکاسی تأیید شد. این روش برای برنامه‌ریزی شهری، به‌ویژه برای مدل‌های مفهومی شهری و تعریف طرح‌های مدیریت آب‌های زیرزمینی کارآمد ظاهر شد. این در یک منطقه آزمایشی خاص ارزیابی شد و از نظر کیفی توسط مطبوعات محلی و بررسی اسناد عکاسی تأیید شد. این روش برای برنامه‌ریزی شهری، به‌ویژه برای مدل‌های مفهومی شهری و تعریف طرح‌های مدیریت آب‌های زیرزمینی کارآمد ظاهر شد.

کلید واژه ها:

میلان ؛ سازه ها و زیرساخت های زیرزمینی ; پایگاه ژئودیتابیس سه بعدی ؛ سیستم های اطلاعات جغرافیایی ; زیرزمینی شهری ; مدیریت آب های زیرزمینی ; مدل سازی آب های زیرزمینی ; پایگاه داده توپوگرافی

1. معرفی

شهرها نواحی پیچیده ای هستند که عناصر مختلف در آنها تعامل دارند. در گذشته، گسترش آنها به طور کلی در جهت افقی (پراکندگی شهری) رخ داده است [ 1 ، 2 ، 3 ]. با وجود این، شهرسازی زیرزمینی قبلاً تصور شده بود [ 4 ، 5 ، 6 ، 7 ، 8 ]. طبق پیش بینی ها، انتظار می رود تا سال 2050 70 درصد از جمعیت جهان در شهرها زندگی کنند [ 9 ]. در نتیجه این شهرنشینی سریع، شکار فضا به سمت یک روند سه بعدی حرکت می کند [ 10 ، 11 ]: بنابراین توسعه عمودی شهری برای مقابله با گسترش شهری اتخاذ شده است [ 1]]، در نتیجه تراکم جمعیت افزایش می یابد. این تراکم شهری منجر به ساخت سازه‌های عمیق‌تر می‌شود [ 12 ، 13 ]، که تمایل به “زیرزمین رفتن” را افزایش می‌دهد [ 14 ، 15 ، 16 ، 17 ، 18 ].
نیاز روزافزون به فضا در مناطق شهری اخیراً توجه زیرزمینی شهری را افزایش داده است [ 8 ، 12 ، 19 ]. چهار منبع زیرسطحی کلیدی برای پیگیری توسعه پایدار شهری زیرزمینی هستند: فضایی برای ساخت و سازها، مصالح، آب و انرژی [ 10 ، 19 ، 20 ، 21 ].
این منابع با یکدیگر تعامل دارند [ 22 ]. به طور خاص، یک تعامل قوی بین آب های زیرزمینی و زیرساخت های زیرزمینی مشاهده شده است [ 21 ، 23 ، 24 ]. در چند دهه اخیر، بسیاری از شهرها در سراسر جهان با روند افزایشی سطح آب های زیرزمینی مواجه شده اند که ناشی از فرآیند صنعتی زدایی است. این باعث ایجاد برخی تداخل بین زیرساخت های زیرزمینی و زیرزمینی، مانند مترو، پارکینگ و زیرزمین شد [ 25 ، 26 ، 27 ، 28 ، 29 ، 30 ، 31 ، 32]. اجرای یک پایگاه داده جغرافیایی (GDB)، شامل مکان‌های سه بعدی و استفاده از سازه‌های زیرزمینی، می‌تواند به مدیریت این موضوع کمک کند [ 22 ]. به این ترتیب، بخشی از حجم زیادی از داده‌ها که عموماً در مناطق شهری [ 33 ] در دسترس هستند، اما به روشی سیستماتیک [ 34 ] ذخیره نمی‌شوند، می‌توانند در یک ساختار منحصر به فرد جمع‌آوری شوند. GDB به داده‌های فرآیندی که برای مدیریت آب‌های زیرزمینی استفاده می‌شود کمک می‌کند، بنابراین تعریف یک مدل مفهومی شهری را امکان‌پذیر می‌سازد، که گامی ضروری برای مدل‌سازی عددی سه‌بعدی جریان آب زیرزمینی است. به همین دلیل، این داده ها باید با اطلاعات زمین شناسی، هیدرولوژیکی، ژئومورفولوژیکی و سایر اطلاعات مورد نیاز ادغام شوند. علاوه بر این، افزایش علاقه به داده های باز برای مدیریت شهری و مسائل آب زیرزمینی موضوعی است که باید در نظر گرفته شود.35 ، 36 ]. در واقع، باز کردن داده ها مستلزم چندین مانع است که هم مربوط به ارائه دهندگان (یعنی اطلاعات ناقص یا منسوخ) و هم کاربران (یعنی پیچیدگی استفاده و تفسیر داده ها) است. با این حال، تعداد زیادی از مزایا مربوط به داده‌های باز است: در میان آنها، بهبود فرآیندهای سیاست‌گذاری، ایجاد اطلاعات جدید با ترکیب داده‌های موجود، و اجتناب از جمع‌آوری مکرر اطلاعات یکسان شامل می‌شود [ 37 ، 38 ، 39 ] .
شهر میلان در چند دهه گذشته افزایش شدید سطح آب زیرزمینی را تجربه کرد [ 40 ]. از آنجایی که مدل‌سازی عددی جریان آب زیرزمینی ابزار اولیه برای ارزیابی تعاملات بین آب‌های زیرزمینی و زیرساخت‌های زیرزمینی است [ 34 ]، مدل‌های سه بعدی مختلف برای منطقه شهری میلان [ 41 ، 42 ، 43 ] تحقق یافته است. در میان زیرساخت‌های زیرزمینی ذکر شده در بالا، تمام این مدل‌های عددی فقط بر روی خطوط مترو متمرکز شده‌اند: تعاملات بین آب‌های زیرزمینی و پارکینگ‌ها ارزیابی نشدند.
هدف از این کار، پیشنهاد روشی برای تخمین، در مقیاس شهری، حجم زیرساخت‌های زیرزمینی در زیر سطح آب زیرزمینی است. این مبنایی برای ارزیابی بیشتر اثرات متقابل بین آب‌های زیرزمینی و زیرساخت‌ها است، مانند اختلال در جریان آب زیرزمینی توسط زیرساخت‌ها یا سیل آب‌های زیرزمینی زیرساخت‌های غیر ضدآب. سه دسته از زیرساخت‌ها در این مطالعه در نظر گرفته شدند: (الف) پارک خودروهای شخصی، (ب) پارکینگ‌های عمومی و (ج) خطوط/ایستگاه‌های مترو و راه‌آهن زیرزمینی. تا جایی که ما می دانیم، این اولین باری است که پارکینگ خودروها در ارزیابی تعاملات آب زیرزمینی/زیرساختی در شهر میلان در نظر گرفته شده است. برعکس، پارکینگ‌ها در مدل‌های عددی در شهرهای دیگر در نظر گرفته شده‌اند.44 ، 45 ، 46 ]. بخش آخر این کار به ارزیابی، در یک منطقه آزمایشی، از تأثیر آب های زیرزمینی (به عنوان مثال، سیل) بر پارکینگ های عمومی غیرآب و خطوط مترو و ایستگاه ها اختصاص دارد. مقایسه بین نتایج این ارزیابی و رویدادهای واقعی سیل، که توسط بررسی‌های مطبوعات محلی و بررسی اسناد عکاسی شناسایی شده‌اند، به اعتبار کیفی کل روش کمک کرد. روش پیشنهادی در اینجا برای مطالعه موردی میلان توسعه داده شده است – با این حال، می‌توان آن را برای شهرهای دیگر در سراسر جهان با ویژگی‌های مشابه (یعنی شهرداری‌هایی که با توسعه زیرساخت‌های زیرسطحی مشخص می‌شوند) اعمال کرد.

2. منطقه مطالعه

منطقه مورد مطالعه ( شکل 1 ) 440 کیلومتر مربع در منطقه شهری میلان، بین طول جغرافیایی 1503000 تا 1525000 و عرض های جغرافیایی 5025000 و 5045000 (Monte Mario Italy 1; ESPG: 3003) را پوشش می دهد. شهر میلان دارای 1.4 میلیون نفر است [ 47 ] و توسعه صنعتی و کشاورزی قوی داشته است [ 48 ]. این در دشت پو واقع شده است، که میزبان یک سیستم آبخوان رسوبی است که ساختار هیدروژئولوژیکی آن قبلاً به تفصیل مورد بررسی قرار گرفته است [ 49 ]. سه ساختار آبی اصلی را می توان شناسایی کرد: یک ساختار آبی کم عمق (ISS)، یک ساختار آبی میانی (ISI) و یک ساختار آبی عمیق (ISP). ISS و بخشی از ISI در شکل 2 قابل مشاهده است. ISS عمدتا از شن و ماسه تشکیل شده است و میزبان یک آبخوان فریاتیک است. در منطقه مورد مطالعه دارای ضخامت متوسط ​​50 متر است و سطح زیرین آن از 100 متر ارتفاع (به سمت شمال) تا حدود 50 متر ارتفاع (به سمت جنوب) پایین می رود. ISI میزبان یک آبخوان نیمه محصور است که عمدتاً از ماسه و شن تشکیل شده است، با افزایش حضور لایه‌های سیلتی و رسی در مقایسه با ساختار آبی فوقانی. سطح زیرین آن از 70 متر ارتفاع (به سمت شمال) تا 50- متر از سطح زمین (به سمت جنوب) برای منطقه مورد نظر، با ضخامت فزاینده در حال حرکت از شمال به جنوب در امتداد مقطع (شکل 1 ب، شکل 2) می رود . ). ISP میزبان یک آبخوان محدود است، اما ترکیب آن عمدتاً به دلیل کاهش تعداد داده‌های موجود نامشخص است.
آب های زیرزمینی از اوایل دهه 1960 به طور گسترده برای استفاده صنعتی مورد بهره برداری قرار گرفته است. حداکثر کاهش آب (یعنی حداقل سطح آب زیرزمینی) در سال‌های دهه 1960 تا اوایل دهه 1990 به دست آمد، با سطح آب زیرزمینی با عمق بیش از 30 متر در بخش شمالی. در این دوره، برخی از زیرساخت‌های زیرزمینی (پارکینگ ماشین، خطوط مترو) ساخته شد که گاهاً هیچ کار عایق رطوبتی نداشت [ 40 ، 50 ، 51] .]، احتمال هرگونه افزایش سطح آب زیرزمینی در آینده را نادیده می گیرد. از اوایل دهه 1990، به دلیل از کار افتادن بسیاری از سایت‌های صنعتی، سطح آب زیرزمینی شروع به افزایش کرد (یعنی با حداکثر افزایش حدود 10 تا 15 متر در ناحیه شمالی)، که مشکلات زیادی را برای زیرساخت‌های زیرزمینی ایجاد کرد. امروزه، بالا آمدن آب های زیرزمینی همچنان باعث ایجاد مشکلات شدید می شود، همانطور که در سایر مناطق شهری اروپایی مانند پاریس، بارسلون و لندن رخ می دهد [ 25 ، 26 ، 27 ].
به عنوان نمونه ای از توسعه زیرساختی زیرسطحی، به دلیل حضور گسترده آن در محدوده مورد مطالعه، شبکه مترو ( شکل 1 ب) به تفصیل در زیر توضیح داده شده است. ساخت آن در دهه 1960 با تمرکز بر بخش کم عمق آبخوان نامحدود آغاز شد. یک مکانیسم طراحی از بالا به پایین، به دنبال یک رویکرد مبتنی بر اولین خدمت [ 12 ، 52 ، 53 ] اتخاذ شد. خطوط M1 و M2 در ابتدا با روش برش و پوشش برای جلوگیری از قطع شدن ترافیک در جاده‌های اصلی ساخته شدند [ 43 ]. ساخته شده در مرحله کاهش آب زیرزمینی، آنها با سیستم های ضد آب طراحی نشده بودند [ 41]. خط M3 و راه آهن زیرزمینی در دهه 1990 ساخته شدند: به دلیل عمق بیشتر آنها با سیستم های ضد آب طراحی شدند. هم این محدودیت‌ها و هم انتشار روش‌های حفاری جدید [ 21 ، 43 ] منجر به ساخت جدیدترین خطوط (خط M5 تکمیل شده در سال 2015؛ خط M4، هنوز در حال ساخت) در اعماق بیشتر شده است. این خطوط برای رسیدن به حاشیه ای ترین مناطق شهر طراحی شده اند.
علاوه بر این، توسعه عمودی میلان در سال‌های اخیر افزایش یافته است، که به معنای اشغال عمیق‌ترین زیرسطح از زیرساخت‌های زیرزمینی است. در آغاز سال 2019، طرح جدید دولت منطقه (PGT) [ 54 ] تصویب شد. هدف آن کاهش مصرف خاک و توسعه بخش های جدید خطوط مترو است. این منجر به اشغال زیرزمینی بیشتر می شود، بنابراین نیاز به مدیریت هماهنگ تمام دارایی های درگیر و اطلاعات قابل اعتماد در مورد مکان و املاک آنها دارد.

3. مواد و روشها

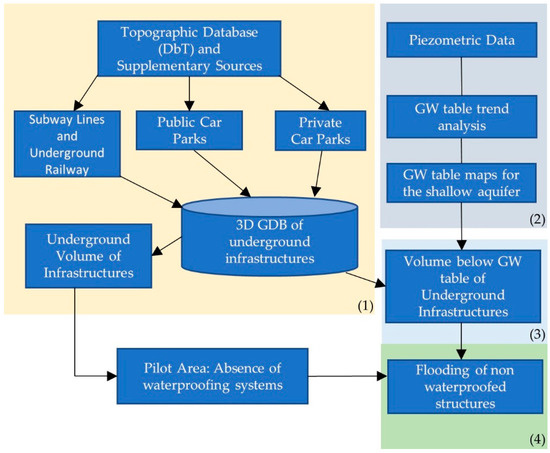

روش پیشنهادی در مقاله حاضر از 4 مرحله تشکیل شده است: (1) اجرای یک پایگاه ژئودیتابیس سه بعدی برای زیرساخت های زیرزمینی (3D GDB)، از جمله محاسبه حجم زیرزمینی اشغال شده توسط زیرساخت ها، (2) بازسازی سطح آب زیرزمینی (GW)، (3) محاسبه حجم زیرساخت (VOL) زیر سطح آب با ترکیب نتایج مراحل قبلی، (4) ارزیابی سیل زیرساخت‌های غیر ضد آب (FLOOD). مقایسه بین نتایج این ارزیابی و رویدادهای واقعی سیل، که توسط اخبار مطبوعات محلی و اسناد عکاسی گواهی شده است، برای اعتبار سنجی کیفی کل روش استفاده می‌شود. یک نمایش گرافیکی از روش در شکل 3 ارائه شده است .

3.1. اجرای ژئودیتابیس سه بعدی برای زیرساخت های زیرزمینی

پایگاه داده توپوگرافی (DbT، مقیاس 1:2000)، Ref. [ 55] به عنوان منبع اصلی اطلاعات برای ساخت GDB سه بعدی استفاده شد. DbT یک ابزار نقشه‌برداری پایه داده باز است که متعلق به هر شهرداری است و برای نشان دادن ترکیب قلمرو در تاریخ پرواز هوایی انجام شده برای ساخت آن استفاده می‌شود. عناصر نقشه برداری سطحی را گزارش می کند اما حجم زیرزمینی اشغال شده توسط زیرساخت ها را گزارش نمی کند. این اطلاعات در کاداستر شهری قرار دارد، نقشه‌کشی که فهرستی از اموال واحدهای املاک را نشان می‌دهد. در ایتالیا، کاداستر دارایی آژانس درآمد است: بنابراین، یک منبع داده غیرباز است. به همین دلیل امکان بررسی آن در این تحقیق وجود نداشت. نشان داده شد که DbT در اجرای GDB سه بعدی مفید است اما کافی نیست: بنابراین، منابع تکمیلی دیگری برای تکمیل آن استفاده شد.
زمینه های اصلی GDB، مشترک در سه نوع زیرساخت زیرزمینی، عبارتند از: نام/شناسه; مرجع پایین (m sl)؛ عمق (متر)؛ مساحت (متر مربع )؛ حجم (m 3 ). تمامی زیرساخت های زیرزمینی به عنوان ویژگی های چند ضلعی در نظر گرفته شدند.
سه زمینه تکمیلی هم برای پارکینگ های عمومی و هم برای خطوط مترو اضافه شد: دوره ساخت، تعداد طبقات زیرزمینی و موقعیت قبلی. دوره ساخت، نوع زیرساخت (گالری یا ایستگاه) و عایق رطوبتی برای دومی. اطلاعات مربوط به ضد آب بودن فقط برای خطوط مترو بارگذاری شد زیرا این تنها دسته زیرساخت های زیرزمینی بود که این اطلاعات را داشت. برای هر دو پارکینگ خصوصی و عمومی به دست آوردن این اطلاعات دشوار بود.
تمام داده های جمع آوری شده در سیستم های GIS، با ArcMap 10.7 [ 56 ] پردازش شدند.

3.1.1. پارکینگ های خصوصی

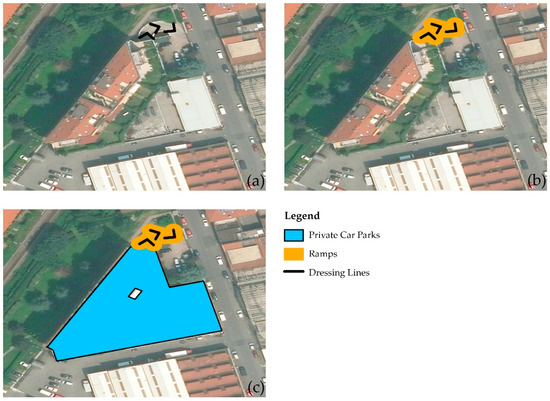

در مشخصات DbT، یک لایه اطلاعاتی به نام “خطوط پانسمان” گنجانده شد. این عناصر عمدتاً برای نمایش کارتوگرافی استفاده می شوند: در میان آنها، خطوط سطح شیب دار وجود دارد. با شروع از خطوط سطح شیب دار، رمپ ها به عنوان چند ضلعی از طریق یک الگوریتم همسایگی دیجیتالی شدند تا توزیع منطقه ای آنها برآورد شود.
متعاقباً این فرض مطرح شد: اگر یک رمپ دسترسی وجود داشته باشد، به یک حجم زیرزمینی منتهی می شود. بنابراین یک روش تجزیه و تحلیل فضایی ایجاد شد، تا به طور خودکار تمام ساختمان های مجاور رمپ های دسترسی زیرزمینی را شناسایی کند و آنها را به عنوان عناصر دارای اشغال زیرسطحی فهرست کند ( شکل 4 ). آزمایش‌هایی با فواصل مختلف (3، 5 و 10 متر) برای ارائه تعریف فاصله مناسب انجام شد تا بتوان نزدیک‌ترین ساختمان را با یک رمپ مشخص مرتبط کرد.
این روش به ما اجازه داد تا گسترش منطقه ای (با همان مقیاس DbT) اشغال زیرزمینی احتمالی را شناسایی کنیم، که سطح آن با چند ضلعی ساختمان قابل مقایسه است، اما نه حجم اشغال شده، زیرا عمق در دسترس نیست. بنابراین، با توجه به نیازهای آینده مدیریت آب زیرزمینی، تا کنون عمق استاندارد 5 متر به هر عنصر نسبت داده شده است. این عمق برای رفع نیازهای زیرزمینی هر ساختمان که یک طبقه تخمین زده شده بود کامل در نظر گرفته شد. مرجع پایین با کم کردن عمق نسبت داده شده 5 متر به مقدار مدل زمین دیجیتال اندازه گیری شده در مرکز هر زیرساخت محاسبه شد.
3.1.2. پارکینگ های عمومی
شهر میلان دارای فهرستی از 126 پارکینگ قابل طبقه‌بندی به عنوان پارکینگ عمومی است (پارکینگ‌های شهرداری که به کاربران خصوصی داده شده است). محیط هر پارکینگ عمومی به صورت دستی دیجیتالی شد (زمان صرف شده: سه نفر-ماه) با استفاده از عناصر معدود موجود در DbT (شبکه های تهویه، مخازن آتش نشانی، آسانسورها) به عنوان نشانگر دیجیتالی شدن، همراه با سایر منابع مستند (مطبوعات مطبوعاتی) بررسی، تصاویر هوایی، آرشیوهای عکاسی عمومی). بنابراین، این عناصر با همان مقیاس DbT دیجیتالی شدند. در حالی که برای پارکینگ‌های خصوصی، اشغال زیرسطحی یک طبقه برآورد شد، این پارک‌ها با توسعه چند طبقه مشخص می‌شوند: تعداد طبقات زیرزمینی به نیازهای پارکینگ هر منطقه بستگی دارد، با تفاوت‌های احتمالی بین مناطق مختلف شهر. برای تخمین تأثیر حجمی آنها بر سطح زیرزمینی، تعداد طبقات زیرزمینی موجود در نظر گرفته شد. عمق کل هر پارکینگ به شرح زیر تعیین شد: به طبقه اول با توجه به رمپ دسترسی به پارکینگ، عمق 5 متر اختصاص داده شد. برای تمام طبقات دیگر، عمق 3 متر اختصاص داده شد [57 ]. پایین ترین مرجع هر پارکینگ عمومی مانند پارکینگ های شخصی محاسبه شد.
3.1.3. خطوط مترو و راه آهن زیرزمینی
خطوط مترو و راه آهن زیرزمینی در DbT به عنوان خطوط نشان داده شده اند، اما اطلاعاتی در مورد ارتفاع وجود ندارد. علاوه بر این، از آنجایی که DbT به سال 2012 به روز شد، خط M5، ساخت جدیدتر، ظاهر نمی شود.
پروفیل های ارتفاعی هر خط مترو و راه آهن زیرزمینی، همراه با اطلاعاتی در مورد میانگین قطر تونل های هر مسیر، توسط Metropolitana Milanese Spa، شرکت مدیریت مترو ارائه شده است. رقومی سازی نقاط و ارتفاع آنها در امتداد بخشهای مختلف هر خط به منظور تعیین حدود پایین زیرساختها (پایین ایستگاهها، کارهای مداخله و تونلها) انجام شد. از این حدود، با در نظر گرفتن میانگین قطر تونل هر خط و از آنجایی که تمامی ایستگاه ها به سطح زمین می رسند، ضخامت ها و عمق های قابل اطمینان در نظر گرفته شد. بنابراین، چند ضلعی های نهایی دارای دقت هندسی سانتی متری هستند. خط M2 و راه آهن زیرزمینی هر دو از خطوط سطحی و زیرزمینی تشکیل شده است. موارد قبلی در محاسبه در نظر گرفته نشدند.

3.2. بازسازی سطح آب زیرزمینی

سطح آب زیرزمینی توسط سازمان آب محلی (Metropolitana Milanese Spa) ارائه شد. روند پیزومتریک در هر مکان اندازه‌گیری شده برای شناسایی حداقل جهانی، حداقل محلی، حداکثر جهانی و حداکثر محلی سری زمانی سطح آب زیرزمینی بازسازی شد. دوره مورد بررسی بین ژانویه 1990 و دسامبر 2019 بود. نقشه های پتانسیومتری برای آبخوان کم عمق برای دوره های شناسایی شده بازسازی شد. سر آب های زیرزمینی در چاه ها با استفاده از کریجینگ جهانی به دلیل وجود یک روند پیزومتریک (از شمال غربی تا جنوب شرقی) درونیابی شدند [ 40 ، 58 ، 59 ، 60 ، 61 ، 62 ].

3.3. محاسبه حجم های زیرساخت زیر جدول آب

با ترکیب نتایج مراحل قبلی، حجم‌های زیر سطح آب زیرزمینی و تغییرات آنها در طول زمان از طریق تجزیه و تحلیل فضایی داده‌های موجود (ابزارهای «حجم چندضلعی» و «تفاوت سطح» موجود در ArcMap 10.7.) اندازه‌گیری شد. ابزار “Polygon Volume” برای تعیین کمیت حجم های موجود در زیر سطح آب زیرزمینی برای پارکینگ های خصوصی و عمومی استفاده شد، در حالی که ابزار “Surface Difference” برای خطوط مترو استفاده شد. پایین زیرساخت های زیرزمینی به عنوان حد مرجع برای تعیین کمیت حجم زیرساخت های زیر سطح آب زیرزمینی در نظر گرفته شد.

3.4. ارزیابی تاثیر آب های زیرزمینی بر زیرساخت های غیر عایق در یک منطقه آزمایشی

پس از محاسبه حجم زیرساخت‌های زیر سطح زیرزمینی، یک منطقه آزمایشی شامل سه دسته زیرساخت‌های زیرزمینی برای ارزیابی تأثیر آب‌های زیرزمینی بر این زیرساخت‌ها شناسایی شد. در صورت عدم وجود سیستم ضد آب مناسب، این زیرساخت‌ها در برابر نفوذ یا سیل آسیب‌پذیر تلقی می‌شوند. خطوط M1 و M2 و همچنین برخی از قدیمی ترین پارکینگ های عمومی موجود در GDB در این منطقه قرار دارند. زیرساخت های شناسایی شده به عنوان سیل با اخبار مطبوعات محلی و اسناد عکاسی موجود مقایسه شد. تطبیق آنها را می توان به عنوان اعتبار کیفی کل روش پیشنهادی در اینجا در نظر گرفت.

4. نتایج

4.1. پیاده سازی و تحلیل سه بعدی GDB

استفاده از روش توسعه یافته برای شناسایی پارکینگ های خصوصی منجر به درج 11283 ساختمان از 53041 ساختمان در GDB شد. این نتیجه با استفاده از فاصله ارتباطی یک ساختمان با رمپ معین 5 متر به دست آمد که به عنوان فاصله بهینه برای منطقه مورد مطالعه ظاهر شد. توزیع سرزمینی آنها نشان دهنده تمرکز بالاتر اشغال زیرزمینی در مناطق شهری شده پس از بازسازی پس از جنگ، در راستای توسعه بافت شهری شهر است. نمونه ای از ویژگی های آنها در جدول 1 ارائه شده است .
مثال مختصری از فهرست و ویژگی های 126 پارکینگ عمومی در جدول 2 ارائه شده است . فهرست کلی در جدول S1 (مواد تکمیلی) ارائه شده است . بیشترین تراکم پارکینگ های زیرزمینی در مرکز شهر است، جایی که قدیمی ترین (<1990) و جدیدترین (2007-2014) پارکینگ ها ساخته شده اند. علاوه بر این، این پارکینگ‌ها با توجه به پارکینگ‌هایی که در حاشیه‌ترین مناطق شهر قرار دارند، که عمدتاً از دوره 1990-2002 به بعد ساخته شده‌اند، عمق بیشتری دارند.
نمونه ای از ویژگی های اصلی موجود در GDB سه بعدی برای خطوط مترو و راه آهن زیرزمینی در جدول 3 ارائه شده است .

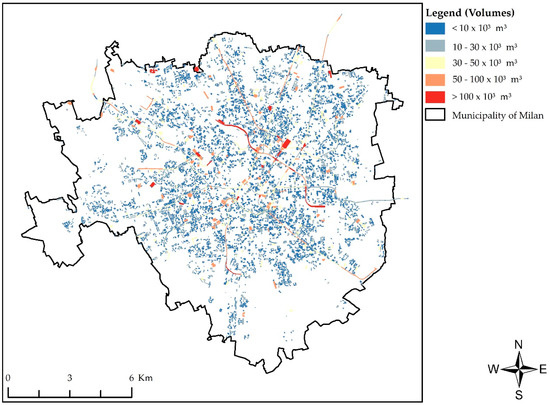

نقشه ای که مکان و حجم تمام عناصر زیرساختی زیرزمینی موجود در GDB سه بعدی را نشان می دهد در شکل 5 ارائه شده است . علاوه بر این، تجسم دقیق تری از محتویات GDB سه بعدی از طریق یک سرویس WebGIS ( https://arcg.is/HHWDi0 ) در دسترس است. حجم های بزرگتر برای یک عنصر به بیش از 100 × 10 3 متر مکعب می رسد و به عناصر مترو اشاره دارد. حجم های کوچکتر کمتر از 10 × 10 3 متر مکعب هستند و عمدتاً به پارکینگ های خصوصی مربوط می شوند. با این حال، حجم کل برای هر نوع زیرساخت نشان می دهد که پارکینگ های خصوصی حجم بیشتری (45 × 10 6 متر مکعب ) را نسبت به راه آهن (14 × 10 6) اشغال می کنند.متر 3 )، پس از آن پارکینگ های عمومی (5 × 10 6 متر مکعب ).

4.2. جدول GW

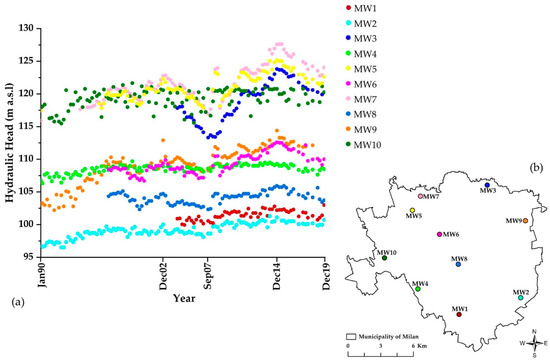

ده چاه نظارتی (MW) ( شکل 6 ب)، که در سراسر دامنه توزیع شده اند، برای انجام بازسازی های روند پیزومتریک انتخاب شدند. همانطور که در بخش 3.2 توضیح داده شد ، چهار دوره شناسایی شد: ژانویه 1990 (Jan90) به عنوان حداقل جهانی کل سری زمانی سطح آب زیرزمینی در نظر گرفته شده. دسامبر 2002 (Dec02) به عنوان حداکثر محلی سری زمانی سطح آب زیرزمینی. سپتامبر 2007 (Sep07) به عنوان حداقل محلی؛ دسامبر 2014 (14 دسامبر) به عنوان حداکثر جهانی. نقشه های جدول GW برای آبخوان کم عمق (ISS) برای این چهار دوره در مواد تکمیلی (شکل S1-S4) ارائه شده است . Jan90 را می توان به عنوان نقطه شروع کلی روند افزایشی در نتیجه از کار انداختن صنعتی که در اوایل دهه 1990 آغاز شد، شناسایی کرد.58 ، 63 ]. با این حال، این حداقل تاریخی جهانی نیست، که در پایان دهه 1970 رخ داد و توسط یک بهره برداری صنعتی شدید تعیین شد [ 50 ]. همانطور که در شکل 6 الف قابل مشاهده است، چاه های مانیتورینگ واقع در قسمت شمالی دامنه نوسان گسترده تری از سطح آب زیرزمینی را نسبت به چاه های جنوبی ثبت کردند. کاهش نوسانات در ناحیه جنوبی به دلایل زمین شناسی و هیدروژئولوژی است: تغییرات در نفوذپذیری رسوب از درشت (به عنوان مثال، شن و ماسه) به ریز (به عنوان مثال، گل و لای و رس) باعث خروج آب های زیرزمینی، تشکیل چشمه های دشت های متعدد [64] ، و بنابراین نوسانات آب زیرزمینی را محدود می کند.
یک روند افزایشی عمومی در دوره در نظر گرفته شده قابل شناسایی است، به جز روندهای فصلی که در دوره های حداقل محلی و حداکثر جهانی ظاهر می شوند.

4.3. حجم زیرساخت زیر جدول آب

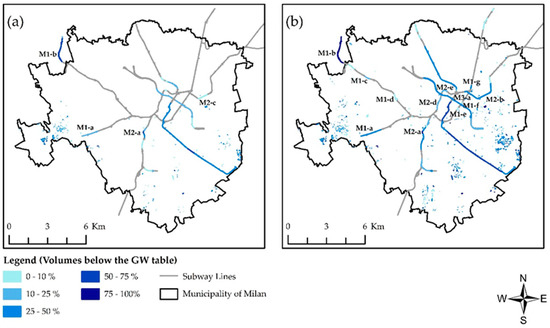

نتایج در شکل 7 فقط برای شرایط حداقل محلی (Sep07) و حداکثر جهانی (Dec14) ارائه شده است: اکثر زیرساخت های زیرزمینی در این دوره ها ساخته شده اند، بنابراین مقایسه نتایج را تسهیل می کند.
حجم های زیر سطح آب زیرزمینی برای پارکینگ های خصوصی در هر دو شرایط حداقل و حداکثر سطح آب زیرزمینی شناسایی شد ( شکل 7 ). در دوره حداقل سطح آب زیرزمینی (Sep07)، چند حجم زیر سطح آب زیرزمینی (مجموعاً 0.32 × 106 m3 ) یافت شد که بیشتر آنها در قسمت غربی منطقه مورد مطالعه متمرکز بودند. در شرایط حداکثر سطح آب زیرزمینی (14 دسامبر)، مقدار کل حجم های زیر سطح آب زیرزمینی افزایش یافت و به 1.12 × 10 6 متر مکعب رسید.و توزیع فضایی آنها به سمت جنوب شرقی منطقه گسترش یافت. علاوه بر این، چند حجم زیر سطح آب زیرزمینی نیز در بخش شمالی منطقه مورد مطالعه پدیدار شد.
در مورد پارکینگ های عمومی، در قسمت شمالی منطقه، ناحیه غیراشباع آبخوان وسیع تر از قسمت جنوبی است ( شکل 2 ). بنابراین، تنها حجم های عمیق را می توان در واقع توسط سطح آب زیرزمینی به دست آورد. بیشتر پارکینگ‌های عمومی در بخش شمالی منطقه فقط در دو طبقه زیرزمینی توسعه یافته‌اند، بنابراین به نظر نمی‌رسد در محدوده نوسان سطح آب زیرزمینی باشند. در مقابل، در بخش جنوبی شهر، حجم بیشتری از پارکینگ در زیر سطح آب زیرزمینی قرار دارد ( شکل 7)). به ویژه در بخش غربی، که عمق پارک خودرو به دو طبقه زیرزمینی محدود می‌شود، تجزیه و تحلیل نشان داد که حجم پارک خودرو تنها در طول حداکثر دوره زیر سطح آب زیرزمینی است. از سوی دیگر، در مرکز شهر، پارکینگ‌ها می‌توانند تا شش طبقه داشته باشند. به همین دلیل، تجزیه و تحلیل چندین پارکینگ با حجم کمتر از سطح آب زیرزمینی را نیز در طول حداقل دوره شناسایی کرد. در جنوبی ترین قسمت منطقه، بیشتر پارکینگ ها بین یک تا دو طبقه است، در حالی که فقط در موارد معدودی به سه طبقه می رسند. در آخرین مورد، تجزیه و تحلیل حجم های زیر سطح آب زیرزمینی را در هر دو شرایط حداقل و حداکثر نشان داد.
در مورد خط مترو M1، غربی ترین بخش آن، نزدیک به ایستگاه Bisceglie (M1-a، شکل 7 )، اغلب زیر سطح آب زیرزمینی قرار داشت. به غیر از Jan90، زمانی که این بخش هنوز در حال ساخت بود، برخی از بخش‌های این امتداد همیشه تعاملی را با سطح آب زیرزمینی نشان می‌داد. حجم های زیر سطح آب زیرزمینی نیز در جدیدترین کشش شمالی این خط، از جمله ایستگاه های Rho Fiera و Pero (تکمیل در سال 2005) برای هر دو دوره سپتامبر 07 و 14 دسامبر (M1-b، شکل 7) شناسایی شدند . علاوه بر این، در طول دوره های حداکثر سطح آب زیرزمینی، برخی موقعیت های مشابه در مناطق مختلف پدیدار شد: به ویژه، در امتداد شمالی خط، از ایستگاه های بونولا تا اروگوئه (M1-c، شکل 7) .ب) و در کشش بین ایستگاه های QT8 و Lotto (M1-d، شکل 7 ب). در نواحی مرکز شهر، چند حجم زیر سطح آب زیرزمینی در حداکثر دوره‌های بین Palestro و Porta Venezia (M1-e، شکل 7 b)، Porta Venezia و Lima (M1-f، شکل 7 b) و بین Loreto و Pasteur ظاهر شد. ایستگاه ها (M1-g، شکل 7 ب).
برای خط M2، بخش اطراف ایستگاه Sant’Agostino (M2-a، شکل 7 ) به عنوان امتدادی ظاهر شد که اغلب حجم های زیر سطح آب زیرزمینی را در تمام دوره های در نظر گرفته نشان می دهد. از دسامبر 02 به بعد، بخش بین ایستگاه های Loreto و Udine (M2-b، شکل 7 b)، به ویژه بین ایستگاه های Piola و Lambrate (M2-c، شکل 7 )، برخی از حجم ها را زیر سطح آب زیرزمینی نشان داد. در طول دوره‌های حداکثر سطح آب زیرزمینی، حجم‌های زیر سطح آب زیرزمینی نیز در نواحی مرکز شهر بین لانزا و مسکووا (M2-d، شکل 7 ب) و بین ایستگاه‌های Garibaldi و Gioia (M2-e، شکل 7 b) ظاهر شد.
خط M3 در اواسط سال 1990 افتتاح شد، بنابراین Jan90 در تجزیه و تحلیل ارزیابی نشد. به جز ایستگاه های Centrale و Repubblica (M3-a، شکل 7 b) که در ناحیه مرکز شهر واقع شده اند، قسمت مرکزی خط همیشه زیر سطح آب زیرزمینی قرار داشت. وضعیت مشابه برای بخش جنوبی خط بود.
راه آهن زیرزمینی در سال 1997 افتتاح شد. در مورد خط M3، حجم های زیر سطح آب زیرزمینی در امتداد بیشتر خط شناسایی شد.
تجزیه و تحلیل حجم های زیر سطح ایستابی برای خطوط M4 و M5 انجام نشد. خط M4 در حال ساخت است و انتظار می رود تکمیل آن بین سال های 2021 تا 2023 باشد. خط M5 در سال 2015 افتتاح شد، بنابراین پس از شناسایی دوره های محلی و جهانی آب های زیرزمینی.
نتایجی که در این مطالعه برای خطوط مترو و راه‌آهن زیرزمینی به دست آمد، با آنچه که توسط کلمبو [ 65 ] مورد بحث قرار گرفت، مطابقت دارد که M1-a، M1-c تا M1-g، M2-a و M2-c را شناسایی کرد. مناطق M2-e به عنوان حیاتی ترین در مورد تعاملات آب زیرزمینی / زیرساخت.

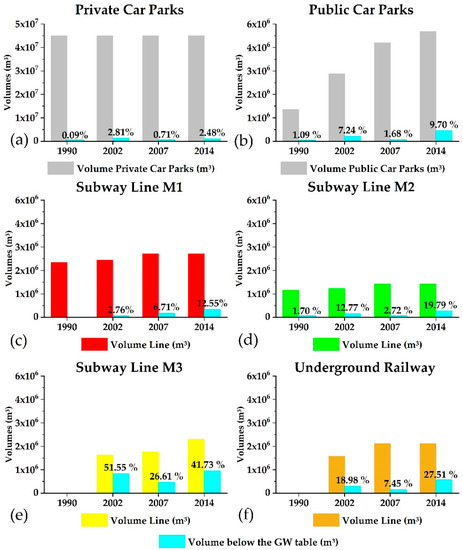

تکامل حجم‌های قرار گرفته در زیر سطح آب زیرزمینی در طول زمان در شکل 8 به عنوان درصدی از حجم کل برای هر نوع زیرساخت برای چهار دوره در نظر گرفته شده گزارش شده است. یک روند افزایشی کلی در حجم های زیر سطح ایستابی مشاهده شده است که به روند افزایشی آب زیرزمینی در شکل 6 الف قابل مشاهده است، با نوسانات فصلی مشخص برای حداقل محلی Sep07 و حداکثر جهانی Dec14. درصدها برای پارکینگ های خصوصی به دلیل عمق کم آنها حداقل است، در حالی که افزایش برای پارکینگ های عمومی و خطوط مترو قابل مشاهده است. برای این موارد اخیر، افزایش مربوط به دوره ساخت آنها است، با خطوط اخیر که درصد بیشتری از حجم را در زیر سطح آب نشان می دهد.

4.4. تأثیر آب های زیرزمینی بر زیرساخت های غیر ضد آب در یک منطقه آزمایشی

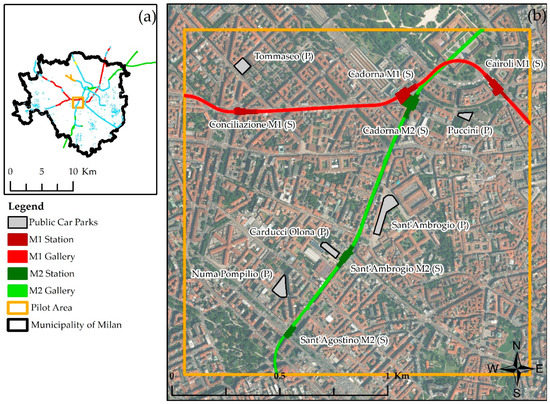

تأثیر آب های زیرزمینی بر زیرساخت های غیر ضد آب برای یک منطقه آزمایشی به مساحت 2.56 کیلومتر مربع ( شکل 9 )، واقع در منطقه مرکز شهر، شامل پنج پارکینگ عمومی، شش ایستگاه و هشت امتداد خطوط مترو M1 و M2 مورد ارزیابی قرار گرفت. به جز پارکینگ Sant’Ambrogio که در سال 2014 افتتاح شد، سایر پارکینگ‌های عمومی به عنوان ضدآب تئوری شدند. در این منطقه، حجم‌های زیر جدول GW برای پارکینگ‌های خصوصی شناسایی نشد.

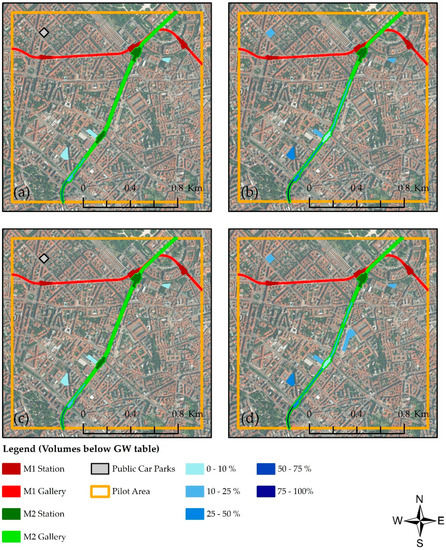

یک نمایش گرافیکی از حجم های قرار گرفته در زیر سطح آب زیرزمینی برای تمام دوره های در نظر گرفته شده در شکل 10 ارائه شده است که نشان دهنده سیل برآوردی زیرساخت ها به دلیل عدم ضد آب بودن است. کمی کردن سیل مستلزم در نظر گرفتن روش های ساخت و ساز و مصالح مورد استفاده است که فراتر از اهداف این کار است. بنابراین، در این کار، سیل فقط به عنوان یک اعتبارسنجی کیفی در نظر گرفته شده است (یعنی زیرساخت هایی که می توانند نفوذ یا سیل ایجاد کنند).
نتایج برای تمام عناصر زیرساختی در نظر گرفته شده در جدول 4 خلاصه شده است . در مورد ایستگاه‌های مترو، Sant’Agostino (خط M2) بیشترین آسیب را دید و به دنبال آن Sant’Ambrogio (خط M2) قرار گرفت که فقط اندکی تحت تأثیر قرار گرفت. بر این اساس، امتداد خط M2 به/از و بین این ایستگاه‌ها سیل زده برآورد شد. برعکس، امتداد و ایستگاه‌های خط M1، واقع در بخش شمالی منطقه آزمایشی، حجم‌های زیر سطح آب را در هر یک از دوره‌های در نظر گرفته نشان ندادند (شکل 10)، همانطور که برای بخش شمالی در نظر گرفته شده M2 نیز رخ داد. خط ( شکل 10 )، به دلیل عمق کم آنها.

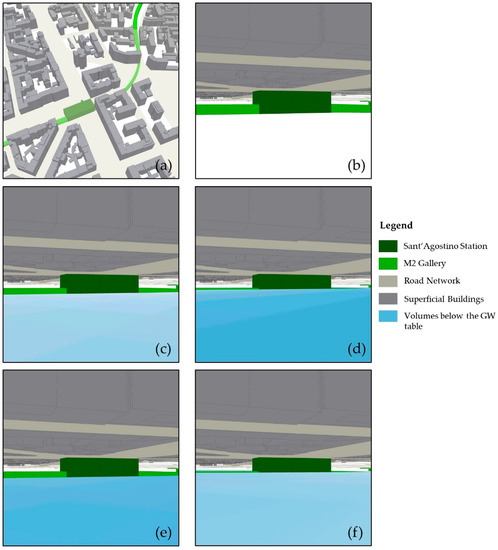

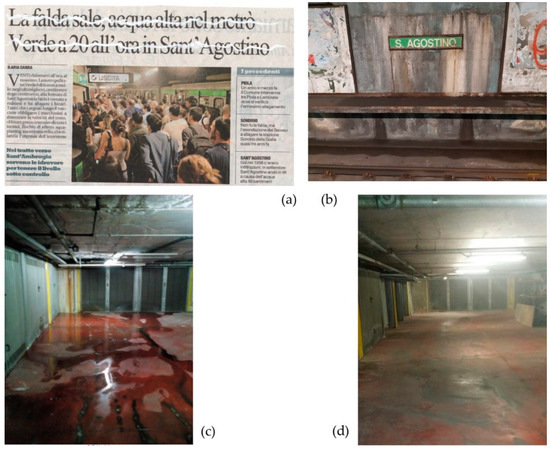

بازسازی 3 بعدی اضافی از تکامل تاریخی ایستگاه M2 Sant’Agostino که بیشترین تأثیر را داشته است ( شکل 11 ). در طول حداکثر آب‌های زیرزمینی ( شکل 11 c,e)، گالری به سمت ایستگاه و از ایستگاه امتداد می‌یابد، به طور کامل توسط سطح آب زیرزمینی زیر آب می‌رود و در نتیجه غرقاب می‌شود. همچنین میزان آبگرفتگی ایستگاه و گالری ها با وسعت کمتری نیز برای حداقل دوره های آب زیرزمینی برآورد می شود. بنابراین، ایستگاه Sant’Agostino را می توان مدام تحت تأثیر سیل در نظر گرفت. این فرض با وقایع سیل واقعی که اغلب در 10 سال گذشته اتفاق افتاده است تأیید می شود، همانطور که توسط مطبوعات محلی و اسناد عکاسی مستند شده است ( شکل 12 ).
در مورد پارکینگ های عمومی، به دلیل ساختار عمیق تر، حجم های زیر سطح ایستابی در تمام دوره های در نظر گرفته شده، به غیر از Tommaseo که در شرایط حداقل سطح بالای سطح آب زیرزمینی قرار دارد، شناسایی شده است (شکل 10 ) . در مورد Numa Pompilio، در مورد ایستگاه Sant’Agostino، سیل شناسایی شده توسط مستندات عکاسی تأیید شده است ( شکل 12 ج). برخی از کارهای عایق رطوبتی در دهه گذشته برای مقابله با این وضعیت انجام شده است ( شکل 12).د). برعکس، اپیزودهای سیل برای پارکینگ Sant’Ambrogio که اخیراً به عنوان ضد آب طراحی شده بود، مستند نشده است. این رویکرد همچنین باید در سایر زمینه هایی که از این کار به عنوان حیاتی ظاهر شده اند نیز اعمال شود.

5. بحث

یک دگرگونی شهری که شامل جنبه های زیرزمینی نیز می شود، برای شهر میلان در حال وقوع است. بنابراین یک فهرست دقیق از تمام زیرساخت های زیرزمینی مورد نیاز است.
GDB به ما این امکان را داده است که بخشی از مجموعه وسیعی از داده‌های شهری را که معمولاً از منابع مختلف (موسسات، ذینفعان، مالکان عمومی و خصوصی) می‌آیند، جمع‌آوری کنیم [ 24 ، 33 ]، و تفاوت‌های بین داده‌ها را استانداردسازی کنیم تا به درستی آنها را برای نیازهای مدیریت آب زیرزمینی حل کنیم. به دلیل ساختار ساده و قابل به روز رسانی پایگاه داده، داده هایی که با گذشت زمان ممکن است در آینده در دسترس قرار گیرند، در واقع به سرعت با اطلاعات موجود ادغام می شوند. تحقق آن توسط سیستم های اطلاعات جغرافیایی (GIS) کمک شده است: ظرفیت آنها برای ذخیره، تجزیه و تحلیل و مدیریت انواع داده های جغرافیایی [ 66 ، 67]] به ما این امکان را می دهد که به راحتی اطلاعاتی را که از منابع مختلف به دست می آید در یک ساختار واحد جمع آوری کنیم. علاوه بر این، زیرساخت های زیرزمینی با توجه به عمق و حجم واقعی خود به طور دقیق بازسازی شدند.
روشی که برای تعریف اشغال زیرزمینی ساختمان‌های خصوصی (پارکینگ‌های خصوصی) به کار می‌رود، تا آنجا که ما می‌دانیم، عنصری جدید است. تلاش می کند کمبود اطلاعات را از طریق یک روش تحلیل فضایی پر کند و از تمام محتوای نقشه برداری موجود در DbT بهره برداری کند. با این حال، هنوز نیاز به یک مرحله اصلاح دارد. در واقع، در برخی موارد، حجم زیرزمینی ممکن است بیش از حد تخمین زده شود، مانند آن دسته از رمپ هایی که توسعه سطحی دارند اما به پارکینگ های زیرزمینی منتهی نمی شوند (به جای منتهی به ساختمان ها). در موارد دیگر، حجم‌های زیرزمینی ممکن است دست‌کم گرفته شوند: روش‌شناسی نمی‌تواند آن رمپ‌های دسترسی را که در محدوده ساختمان قرار دارند و بنابراین در مرحله ایجاد DbT قابل مشاهده نیستند، برجسته کند. با این حال، این مورد اخیر یک نوع شناسی ساختمانی بسیار رایج برای منطقه مورد مطالعه نیست. تحولات آتی مربوط به حذف متعاقبا عناصر بیش از حد برآورد شده خواهد بود.
استفاده از روش برای شهر میلان به دلیل در دسترس بودن داده های DbT توزیع شده توسط ژئوپورتال “Decimetro” [ 55 ] امکان پذیر بود. DbT بر اساس استانداردهای اروپایی (INSPIRE) [ 68 ] توسعه یافته است: این به تکرارپذیری این روش در سایر مناطق مورد مطالعه کمک می کند. عوامل دیگری برای تقویت کاربرد این روش شناسی در جاهای دیگر مورد نیاز است: در دسترس بودن نوع شناسی مشابه از داده ها، همکاری دقیق بین مؤسسات، وجود سیاستی با هدف تحریک استفاده از داده های باز، و تخصص در استفاده و استخراج. اطلاعات ارزشمند از داده ها [ 37]. فاصله ارتباطی بین سطح شیب دار و ساختمان اتخاذ شده برای شهر میلان ممکن است برای سایر واقعیت های شهری مناسب نباشد، بنابراین کالیبراسیون قبلی برای مکان خاص ضروری است.
ادغام DbT با سایر منابع تکمیلی فقدان همکاری بین مؤسسات، نمونه ای از مدیریت داده های شهری را نشان می دهد [ 24 ، 33 ]. همکاری نزدیک‌تر بین مؤسسات به مدیریت آسان داده‌ها هم برای برنامه‌ریزی زیرزمینی شهری و هم جنبه‌های مدیریت آب‌های زیرزمینی کمک می‌کند.
بنابراین برنامه GDB به ما این امکان را می دهد که ارزیابی کنیم که چگونه حجم های زیرسطحی واقع در زیر سطح آب زیرزمینی در طول زمان تغییر کرده اند.
به طور کلی در قسمت شمالی منطقه مورد مطالعه، با توجه به عمق اختصاص داده شده پنج متر و عمق بیشتر سطح آب زیرزمینی، پارکینگ های شخصی حجمی زیر سطح آب زیرزمینی ندارند. با این حال، در چند مورد، حجم‌هایی که در زیر سطح آب زیرزمینی قرار دارند نیز در بخش شمالی در طول حداکثر سطح آب زیرزمینی شناسایی شدند. این با مشکلات مربوط به مدل زمین دیجیتال همراه بود، که نمی تواند به طور کامل نمایانگر سطح زمین در یک نقطه مشخص باشد. این را می توان به عنوان محدودیت روش شناسی در نظر گرفت: با این حال، این مشکل تنها در چند موقعیت مجزا ظاهر شد.
ازدحام پارکینگ های عمومی در مرکز شهر میلان به دلیل نیازهای اجتماعی-اقتصادی به تقاضای زیاد برای زیرساخت ها مربوط می شود [ 12 ]: اکثر فعالیت های اقتصادی در مرکز شهر واقع شده است [ 47 ، 54] .]. نشان داده شد که حجم عمیق‌ترین زیرساخت‌ها در زیر سطح آب زیرزمینی قرار دارند: بنابراین، زیرساخت‌های آینده در این منطقه باید با تکنیک‌های ضدآب کافی برنامه‌ریزی شوند. کاهش حجم زیرسطحی در مناطق پیرامونی مربوط به کاهش تقاضای اجتماعی-اقتصادی است: با وجود این، در مورد پارکینگ‌های خصوصی، حجم‌های زیر سطح آب زیرزمینی شناسایی شدند، به‌ویژه زمانی که سر هیدرولیک بالاتر بود. این به دلایل هیدروژئولوژیکی است: در بخش جنوبی منطقه مورد مطالعه، سطح آب زیرزمینی به دلیل وجود رسوبات ریز (به عنوان مثال، سیلت و رس) با مقادیر رسانایی هیدرولیکی پایین، همواره از نظر تاریخی نزدیک به سطح زمین بوده است [40] . ، 69 ، 70 ، 71 ، 72] که باعث می شود آب های زیرزمینی به سطح زمین برسند. در ناحیه غربی، وجود لنزهای رسی وجود یک آبخوان مستقر در حدود 6-8 متر زیر سطح زمین، با نوسانات فصلی قوی را تعیین می کند [ 73 ]. کاهش کلی حضور حجم های زیرسطحی ( شکل 5 ) در این مناطق پیرامونی، در مقایسه با مرکز شهر، نیز به این دلایل بستگی دارد.
اکثر حجم‌های زیرزمینی که در زیر سطح آب زیرزمینی خط مترو M1 قرار دارند، در بخش شمالی، بین ایستگاه‌های Rho Fiera و Pero (M1-b) قرار دارند: روش ساخت آنها با روشی که برای بقیه خط استفاده می‌شود، متفاوت است. این دو ایستگاه در اعماق بیشتر ساخته شده اند. به همین دلیل، ایستگاه Sant’Agostino به عنوان تکراری ترین منطقه زیر سطح آب زیرزمینی برای خط M2 نشان داده شد: دو ریل آن به عنوان لوله های همپوشانی ساخته شده بودند، بنابراین عمق عمده اشغال زیرسطحی را تعیین می کردند. همانطور که با تمرکز بر روی منطقه آزمایشی مشخص شد، در دسامبر 02 و 14 دسامبر، بخش در نظر گرفته شده از گالری از Porta Genova تا Sant’Agostino (M2-a) با سطح آب زیرزمینی بالای بالای گالری به طور کامل زیر آب رفت. امتداد بین ایستگاه های Loreto و Udine (M2-b) به عنوان یک منطقه بحرانی دیگر نشان داده شد. به طور خاص، بخش بین ایستگاه های Piola و Lambrate (M2-c) در تابستان سال 2019 برای غلبه بر مشکلات سیل تحت عملیات ضد آب قرار گرفت. از آنجایی که این خطوط بدون هیچ گونه نفوذ ناپذیری ساخته شده اند، افزایش امتداد زیر سطح آب زیرزمینی به دلیل بالا آمدن آب زیرزمینی، هم برای خطوط M1 و هم برای خطوط M2، باید توسط شرکت مدیریت مترو نظارت شود. خط M3 و راه آهن زیرزمینی با توجه به عمق خود، درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. بخش بین ایستگاه های Piola و Lambrate (M2-c) در تابستان سال 2019 برای غلبه بر مشکلات سیل، تحت عملیات ضد آب قرار گرفت. از آنجایی که این خطوط بدون هیچ گونه نفوذ ناپذیری ساخته شده اند، افزایش امتداد زیر سطح آب زیرزمینی به دلیل بالا آمدن آب زیرزمینی، هم برای خطوط M1 و هم برای خطوط M2، باید توسط شرکت مدیریت مترو نظارت شود. خط M3 و راه آهن زیرزمینی با توجه به عمق خود، درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. بخش بین ایستگاه های Piola و Lambrate (M2-c) در تابستان سال 2019 برای غلبه بر مشکلات سیل، تحت عملیات ضد آب قرار گرفت. از آنجایی که این خطوط بدون هیچ گونه نفوذ ناپذیری ساخته شده اند، افزایش امتداد زیر سطح آب زیرزمینی به دلیل بالا آمدن آب زیرزمینی، هم برای خطوط M1 و هم برای خطوط M2، باید توسط شرکت مدیریت مترو نظارت شود. خط M3 و راه آهن زیرزمینی با توجه به عمق خود، درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. از آنجایی که این خطوط بدون هیچ گونه نفوذ ناپذیری ساخته شده اند، افزایش امتداد زیر سطح آب زیرزمینی به دلیل بالا آمدن آب زیرزمینی، هم برای خطوط M1 و هم برای خطوط M2، باید توسط شرکت مدیریت مترو نظارت شود. خط M3 و راه آهن زیرزمینی با توجه به عمق خود، درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. از آنجایی که این خطوط بدون هیچ گونه نفوذ ناپذیری ساخته شده اند، افزایش امتداد زیر سطح آب زیرزمینی به دلیل بالا آمدن آب زیرزمینی، هم برای خطوط M1 و هم برای خطوط M2، باید توسط شرکت مدیریت مترو نظارت شود. خط M3 و راه آهن زیرزمینی با توجه به عمق خود، درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. خط M3 و راه آهن زیرزمینی درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است. خط M3 و راه آهن زیرزمینی درصد بالایی از حجم های زیرزمینی را زیر سطح آب زیرزمینی نشان دادند: برای غلبه بر این مشکل، آنها با سیستم های ضد آب طراحی شدند. تعامل M3 با آب‌های زیرزمینی در بخش جنوبی حوزه هم برای توسعه عمیق‌تر خط و هم ارتفاع نزدیک‌تر سطح آب زیرزمینی به سطح زمین قابل قبول است.
همانطور که در بخش 4.3 گزارش شد ، روش به ما اجازه داد تا آنچه را قبلاً در کار قبلی [ 65 ] توضیح داده شده، تأیید کنیم، جایی که مناطق M1-a، M1-c تا M1-g، M2-a و M2-c تا M2-e هستند. قبلاً به عنوان حیاتی ترین در مورد تعاملات آب زیرزمینی / زیرساخت اشاره شده است. در همان زمان، همانطور که در بخش 4.4 گزارش شد، شواهد سیل، که توسط بررسی های مطبوعاتی محلی نیز گزارش شده است، در جایی رخ داد که قدیمی ترین زیرساخت های زیرزمینی، که حجم های زیر سطح آب را نشان می دهد، بدون تکنیک های ضد آب طراحی شده بودند. این به عنوان اعتبار سنجی کیفی روش مورد استفاده برای اجرای GDB و سودمندی آن در مدیریت آب های زیرزمینی عمل می کند. در آینده، رویکردهای علم شهروندی [ 74 ، 75 ،76 ، 77 ] یا رسانه‌های اجتماعی (یعنی توییت‌های مسافران مترو) می‌توانند برای اعتبارسنجی روش مورد سوء استفاده قرار گیرند، بنابراین مردم را در تحقیقات علمی سازمان‌یافته دعوت می‌کنند. هم مدیریت شهری و هم شرکت‌های خصوصی می‌توانند از اجرای این روش بهره‌مند شوند و زمینه‌های حیاتی اصلی تعامل را شناسایی کنند، بنابراین توسعه زیرزمینی آینده را به درستی برنامه‌ریزی کنند یا در صورت لزوم، استراتژی‌های اصلاحی را اتخاذ کنند، به‌ویژه با تمرکز بر قدیمی‌ترین زیرساخت‌های ضدآب. GDB در واقع به ما این امکان را می دهد که تعامل بین آب های زیرزمینی و زیرساخت های زیرزمینی را در مقیاس شهر و در سطح دقیق تر تجزیه و تحلیل کنیم.
ادغام GDB با مدل‌های عددی جریان آب زیرزمینی، امکان تعریف سناریوهای آینده تعامل را با توجه به روند سطوح پیزومتریک فراهم می‌کند. عناصر زیرساختی هر دو اثر فعال و غیرفعال بر روی آب های زیرزمینی دارند [ 41 ، 42 ، 43 ، 78 ، 79 ، 80 ، 81 ، 82 ، 83 ، 84 ]. این به توصیف مدل‌سازی شهری به عنوان یک شاخه خاص از هیدروژئولوژی، با زمان، مقیاس‌ها و پویایی فرآیندهای هیدروژئولوژیکی کمک می‌کند [ 85]]. بنابراین، این اطلاعات نیاز به تجزیه و تحلیل و ترکیب با مجموعه بزرگی از ویژگی‌های زمین‌شناسی، هیدرولوژیکی، ژئومورفولوژیکی و سایر ویژگی‌ها [ 86 ] ضروری برای جزئیات یک مدل مفهومی شهری کامل برای حوزه دارد: این گام مهمی است، زیرا مدل مفهومی اساس یک برنامه مدیریت مناسب آب های زیرزمینی با استفاده از یک GDB سه بعدی استاندارد شده، مدل مفهومی شهری نیازی به بازنگری مکرر ندارد، یک فعالیت زمان‌بر و هزینه‌بر [ 85 ].
اجرای یک دید سه بعدی از حجم های زیر سطح آب زیرزمینی در طول زمان ( شکل 11 ) به عنوان ابزاری قابل درک برای ارزیابی این پدیده آشکار شد: افزایش استفاده از این ابزارها هم دید سه بعدی کامل از سطح زیرسطحی و هم یک دید مناسب را تضمین می کند. برنامه ریزی شهری سه بعدی استفاده از GDB در یک مدل سه بعدی GIS-آب زیرزمینی جفت شده گسترده تر (مانند MODFLOW [ 87 ] یا FEFLOW [ 88)بنابراین، سیستم برای برنامه‌ریزی مدیریت پایدار و یکپارچه آب‌های زیرزمینی کارآمد خواهد بود و به ذینفعان و تنظیم‌کننده‌های محلی کمک می‌کند تا نه تنها آب‌های زیرزمینی، بلکه همه منابع زیرزمینی را به شیوه‌ای کارآمدتر و پایدارتر مدیریت کنند. برای این منظور، استفاده از ابزارهایی به عنوان خدمات WebGIS می تواند راه موثری برای انتشار اطلاعات موجود را تضمین کند.
علاوه بر این، شناسایی آسان زیرساخت‌های زیرزمینی اصلی به غلبه بر عدم هماهنگی، عدم برنامه‌ریزی و عدم درک سایر حوزه‌ها در بین ذینفعان مختلف کمک می‌کند [ 19 ، 89 ، 90 ]، بنابراین از به خطر انداختن پتانسیل منابع جلوگیری می‌شود. زیر شهر [ 19 ]. با توجه به توسعه شهری اعلام شده در برنامه دولت منطقه، GDB به حفظ پتانسیل زیرزمینی کمک می کند و مدیریت طولانی مدت فضای زیرزمینی شهری را تضمین می کند.

6. نتیجه گیری

این کار با پیشنهاد یک روش برای تعیین کمیت حجم زیرساخت‌های زیرزمینی زیر سطح آب زیرزمینی برای منطقه شهری میلان، که تحت تأثیر تعامل بین آب‌های زیرزمینی و زیرساخت‌های زیرزمینی در چند دهه اخیر قرار گرفته است، سروکار دارد. این مطالعه به ما اجازه داده است:
  • یک فهرست دقیق از زیرساخت های زیرزمینی از طریق یک پایگاه جغرافیایی سه بعدی استاندارد شده ایجاد کنید تا داده های موجود را مدیریت کنید و اطلاعات جدید را به روشی کارآمد و آسان ترکیب کنید. این با استفاده از داده های باز به عنوان منبع اصلی اطلاعات محقق شد.
  • مناطق اصلی را که حجم زیرساخت ها در زیر سطح آب زیرزمینی قرار دارد، شناسایی کنید، و ارزیابی کنید که چگونه این وضعیت در طول زمان با توجه به روند آب های زیرزمینی، با توجه به زیرساخت های غیر ضدآب، تغییر کرده است. تا جایی که ما می دانیم این کار برای اولین بار برای پارکینگ های خصوصی و عمومی انجام شده است.
  • به تصمیم گیرندگان و ذینفعان ابزار مفیدی برای برنامه ریزی و مدیریت صحیح توسعه زیرزمینی شهری آینده منطقه شهری میلان، در رابطه با جنبه های آب زیرزمینی، ارائه دهید.
ادغام این رویکرد با مدل‌های عددی آب‌های زیرزمینی به بهبود مدیریت آب‌های زیرزمینی شهری کمک می‌کند. از طریق تجزیه و تحلیل روندهای پیزومتریک، سناریوهای مختلف سطح آب زیرزمینی آزمایش خواهند شد، بنابراین اثرات تغییرات آب و هوا یا تغییرات احتمالی در نرخ پمپاژ ارزیابی می شود. دیدگاه‌های آینده همچنین ایجاد یک اسکریپت برای خودکار کردن محاسبه سطح آب زیرزمینی و حجم زیرزمینی را در نظر خواهند گرفت. به این ترتیب، مدل مفهومی شهری می تواند به عنوان یک سازه پویا مدیریت شود، که همیشه در تحلیل عناصر جدید هیدروژئولوژیکی و زیرساختی گنجانده شود. در پایان، توانمندسازی استفاده از ابزارها به‌عنوان خدمات سه‌بعدی GIS و WebGIS می‌تواند راهی برای در دسترس قرار دادن اطلاعات مؤثر در اختیار ذینفعان باشد و در نتیجه به برنامه‌ریزی شهری مناسب کمک کند.
