معیارهای منظر یکی از ابزارهای اصلی برای مطالعه تغییرات منظر و ساختار اکولوژیکی یک منطقه است. محبوب ترین نرم افزار برای ارزیابی متریک های چشم انداز FRAGSTATS است که استفاده از آن رایگان است اما نرم افزار رایگان یا متن باز (FOSS) ندارد. بنابراین، پیاده سازی های FOSS، مانند پلاگین LecoS QGIS و مجموعه ماژول های r.li GRASS، توسعه یافتند. در حالی که معیارها به همین صورت تعریف می شوند، پارامتر “سلول همسایگی”، که پیکربندی پنجره متحرک مورد استفاده برای تجزیه و تحلیل را مشخص می کند، به طور متفاوتی مدیریت می شود: FRAGSTATS می تواند از مقادیر 4 یا 8 استفاده کند (8 پیش فرض است)، LecoS از 8 استفاده می کند و r.li 4. آزمایشهایی برای ارزیابی متغیرهای معیارهای چشمانداز بسته به مقادیر “همسایگی سلول” انجام شد: برخی از معیارها مانند “چگالی لبه” و “شاخص شکل منظر”، تغییر ندهید، موارد دیگر، برای مثال «تعداد پچ»، «تراکم پچ»، و «مساحت پچ میانگین»، تا 100 درصد برای نقشه های واقعی و 500 درصد برای نقشه هایی که برای برجسته کردن این تنوع ساخته شده اند، متفاوت است. مروری بر ادبیات علمی انجام شد تا بررسی شود که چقدر مقدار پارامتر “همسایگی سلول” به صراحت اعلام می شود. روشی بر اساس “شاخص تجمع” برای تخمین اثر عدم قطعیت بر پارامتر “همسایگی سلول” بر معیارهای منظر برای نقشه های مختلف پیشنهاد شده است.
کلید واژه ها:
متریک چشم انداز ; بوم شناسی چشم انداز ; چشم انداز جنگلی ؛ geospatial رایگان و متن باز ; فیلتر کردن نقشه
1. مقدمه
در دهههای اخیر، معیارهای چشمانداز یکی از ابزارهای اصلی برای مطالعه، کمیسازی و احتمالاً پارامترسازی تغییرات چشمانداز و ساختار اکولوژیکی یک قلمرو [ 1 ، 2 ] بود. مناظر متشکل از موزاییکهای طبیعی یا اصلاحشده انسانی از تکهها هستند و آرایش فضایی این تکهها الگوی منظر [ 3 ] نامیده میشود. کمی سازی ناهمگونی فضایی در مقیاس های چندگانه مکانی و زمانی برای روشن شدن روابط بین فرآیندهای اکولوژیکی و الگوهای فضایی ضروری است [ 4 ، 5]]. معیارهای منظر استاندارد شد و وضعیت یک ابزار ضروری را برای کسانی که دینامیک تغییر منظر را نه تنها در بوم شناسی [ 6 ، 7 ] بلکه در بسیاری از رشته های دیگر مانند حفاظت از خاک و مدیریت آب بررسی می کنند، به دست آورد [ 8 ، 9 ، 10 ]. بسیاری از آنها معیارهایی هستند که می توان آنها را محاسبه کرد، اما برخی از آنها به ویژه قوی و مهم در نظر گرفته می شوند و بیشتر در ادبیات علمی استفاده می شوند [ 2 ، 6 ]. مقایسه مناظر مختلف با توجه به نتایج برخی از این شاخصها مانند شماره پچ (NP) یا میانگین اندازه وصله (MPS) یک روش معمول است [11] .]. با این حال، ما استدلال می کنیم که نتایج برخی از پرکاربردترین و قابل اعتمادترین شاخص ها می تواند به شدت تحت تأثیر تنظیمات مورد استفاده در طول پردازش قرار گیرد [ 11 ] و اگر این تنظیمات به طور دقیق در کارهای علمی توصیف نشده باشند، این می تواند یک اثر آبشاری ایجاد کند. که بر قابلیت مقایسه نتایج تاثیر می گذارد. به طور خاص، ما متوجه شدیم که اندازه همسایگی سلول یکی از معقولترین پارامترها است، اما یک تحلیل ادبیات نشان داد که آثار زیادی تأثیر آن را بررسی نکردهاند. علاوه بر این، هر نرم افزار اطلاعاتی در مورد تنظیم اندازه همسایگی سلول با تاکید متفاوت ارائه می دهد.
محبوب ترین نرم افزار برای ارزیابی متریک های چشم انداز FRAGSTATS [ 12 ] است که استفاده از آن رایگان است اما نرم افزار رایگان یا متن باز (FOSS) نیست. بنابراین، پیاده سازی های FOSS، مانند پلاگین LecoS QGIS و مجموعه ماژول های r.li GRASS ، توسعه یافتند. متریک های چشم انداز در همه این نرم افزارها به همین صورت تعریف شده اند. با این حال، پارامتر همسایگی سلول، که پیکربندی پنجره متحرک مورد استفاده برای تجزیه و تحلیل را مشخص می کند، به طور متفاوتی مدیریت می شود: FRAGSTATS می تواند از مقادیر 4 یا 8 استفاده کند (8 پیش فرض است)، LecoS از 8 و r.li 4 استفاده می کند .
آیا کاربران نرم افزار از اندازه محله سلولی که استفاده می کنند و عملکرد و تأثیراتی که می تواند ایجاد کند آگاه هستند؟ مقایسه بین مطالعات مختلف که تنظیمات اندازه همسایگی سلول را ذکر نکرده اند چقدر قابل اعتماد است؟ آیا می توان نتایج کارهای انجام شده را با نرم افزارهای مختلف با خیال راحت مقایسه کرد؟
به منظور پاسخ به این سؤالات، اهداف کار ما عبارتند از: (1) بررسی چگونگی تأثیر اندازه محله سلولی بر نتایج محاسبه متریک های چشم انداز با استفاده از نقشه آزمایشی و نقشه های واقعی. (ii) برای بررسی شفافیت تنظیمات اندازه محله سلول در نرم افزارهای مختلف. (iii) برای درک اینکه آیا تنظیمات اندازه همسایگی سلول معمولاً در مقالات علمی گزارش می شود و بنابراین، مقایسه آثار مختلف توسعه یافته با نرم افزار مشابه یا متفاوت چقدر قابل اعتماد است.
مقاله به شرح زیر سازماندهی شده است: بخش 2 بررسی ادبیات و نتایج آن را نشان می دهد. بخش 3 مواد و روش های مورد استفاده برای تجزیه و تحلیل، نرم افزار، معیارها و نقشه های مورد استفاده برای آزمایش ها را شرح می دهد. بخش 4 نتایج را نشان می دهد. بخش 5 روش جدیدی را برای ارزیابی حساسیت معیارهای چشم انداز به اندازه همسایگی سلول توصیف می کند و در نهایت نتیجه گیری و پیشرفت های آتی در بخش 6 ارائه می شود .
2. بررسی ادبیات
تجزیه و تحلیل ادبیات علمی برای مقالات مربوط به استفاده از FRAGSTATS، افزودنی LecoS ، یا ماژولهای r.li/r.le در GRASS GIS برای تعیین اینکه آیا پارامتر همسایگی سلول در مقالات علمی ذکر شده یا توضیح داده شده است انجام شد. توصیف برنامه ها با استفاده از متریک های چشم انداز
پایگاه داده Scopus مورد استفاده قرار گرفت و عبارت «همسایگی سلولی» را به همراه «Fragstats»، «r.li»، «r.le»، «LecoS»، «Patch چشمانداز» و «معیارهای چشمانداز» به عنوان کلمات کلیدی جستجو کرد. استفاده مشترک از این اصطلاحات هیچ نتیجه ای نداشت، بنابراین کلمات کلیدی جداگانه استفاده شده اند.
مقالات برای بررسی فعلی با توجه به این شرایط انتخاب شدند: (1) مقالات باید مقالات تحقیقاتی، بررسی شده، هر چند بدون حداقل محدودیت در تعداد استناد. (ii) حداقل یکی از نرم افزارهای FRAGSTATS، LecoS، یا r.li/r.le باید در مطالعه استفاده شده باشد. (iii) بیش از یک متریک چشم انداز باید استفاده شده باشد. (iv) هیچ محدودیتی برای سال انتشار تعیین نشده است.
در آرشیو اسکوپوس، اصطلاح «متریک های چشم انداز» بیش از 37000 نتیجه ایجاد می کند. اصلاح جستجو با افزودن کلمه کلیدی “Fragstat” نتیجه را به 800 مقاله کاهش می دهد. افزودن عبارات «lecos» و «معیارهای چشمانداز» نتیجه را به شش مقاله اصلاح میکند. در نهایت، اضافه کردن “متریک های چشم انداز” با “r.li” نتیجه را به چهار مقاله اصلاح می کند.
برای تجزیه و تحلیل بیشتر، مجموعه نتایج به 93 مقاله کاهش یافت:
-
70 مقاله (65.1%) FRAGSTATS را به عنوان نرم افزاری برای ارزیابی معیارهای چشم انداز ذکر کردند.
-
16 مقاله (14.9%) LecoS را به عنوان افزودنی QGIS مورد استفاده برای محاسبه معیارهای چشم انداز ذکر کردند.
-
چهار مقاله (3.7٪) r.li / r.le را به عنوان ماژول های GRASS برای ارزیابی معیارها ذکر کردند.
-
سه مقاله (2.8%) نرم افزار دیگری را برای ارزیابی معیارها ذکر کردند.
-
دو مقاله نرم افزار جدیدی را برای ارزیابی معیارهای چشم انداز توسعه دادند که به عنوان مرجع برای محاسبات FRAGSTATS استفاده می شود (این مقالات در 70 مقاله با استناد به FRAGSTATS شمارش شده اند).

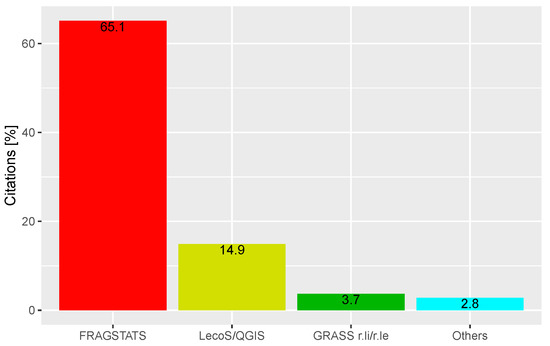

شکل 1 توزیع نرم افزار مورد استفاده برای تحلیل منظر را در مقالات بررسی شده نشان می دهد.
این مقالات را می توان با توجه به هدف آنها طبقه بندی کرد:
-
مقالاتی که با تکه تکه شدن چشم انداز به عنوان یک موضوع به خودی خود سروکار دارند.
-
مقالاتی که با تکه تکه شدن چشم انداز به عنوان موضوعی برای اتصال زیستگاه سروکار دارند.
-
مقالاتی که بررسی می کنند کدام متریک چشم انداز می تواند معیارهای دیگر را توضیح دهد.
-
مقالاتی که اندازه الگوریتم پنجره متحرک و چگونگی تأثیر آن بر تحلیل منظر را بررسی می کنند.
-
مقالاتی که نرمافزار جدیدی را برای محاسبه معیارهای چشمانداز ارائه میکنند و ساختار و روشهای آنها را بر اساس FRAGSTATS استوار میکنند.
جدول 1 بیشترین استفاده از معیارهای منظر را نشان می دهد، با تعداد دفعاتی که متریک انتخاب شده در مقالات بررسی شده به عنوان مقادیر مطلق و درصد استفاده شده است.
علاوه بر این، تعداد دفعاتی که 9 معیار دیگر در مجموعه مقالات نشان داده شده است، شمارش شد: بزرگترین شاخص پچ (34، 37٪)، شاخص شانون (35، 38٪)، شاخص سیمپسون (18، 19.6٪)، درصد چشم انداز. (28، 30.4%)، نسبت محیط به مساحت (20، 21.7%)، فاصله اقلیدسی (14، 15%)، لبه کل (27، 29.3%)، شاخص شکل (32، 34.8%)، شاخص فراکتال (22، 23.9٪، و میانگین نزدیکترین همسایه (25، 27.2٪).
مقدار پارامتر همسایگی سلول در هشت مقاله مختلف مشخص شد: هفت مقاله یک تعریف مور [ 13 ، 14 ، 15 ، 16 ، 17 ، 18 ، 19 ، 20 ] و یکی تعریف فون نیومن [ 21 ] را انتخاب کردند. 16 مقاله ای که منحصراً از LecoS استفاده می کردند [ 22 ، 23 ، 24 ، 25 ، 26 ، 27 ، 28 ، 29 ، 30 ، 31 ، 32 ، 33, 34 , 35 , 36 , 37 ] از قانون همسایگی 8 سلولی استفاده کردند، زیرا این تنها تنظیم موجود در افزونه است. یک فرضیه مشابه برای چهار اثری که از r.li در GRASS [ 38 ، 39 ، 40 ، 41 ] استفاده کردهاند، که از تعریف همسایگی 4 سلولی استفاده میکنند، قابل استفاده است. فرض بر این است که مقالاتی که تعریف همسایگی را در FRAGSTATS مشخص نکردهاند، از تعریف 8 سلولی استفاده کردهاند، زیرا این تنظیم پیشفرض است [ 42 ]، اگرچه اثبات این فرض ممکن نیست. نتایج در بخش 4نشان می دهد که برخی از متداول ترین معیارهای مورد استفاده تحت تأثیر انتخاب این پارامتر قرار می گیرند. بنابراین، این واقعیت که پیکربندی همسایگی سلول به طور صریح یا ضمنی در اکثر مقالات تحقیقاتی مورد تجزیه و تحلیل (با اشاره به نرم افزار مورد استفاده) مشخص نشده است، می تواند تکرار و تفسیر نتایج را دشوار کند.
فهرست کامل مقالات بررسیشده، جدولی که نشاندهنده مقالات با استناد به هر نرمافزار، و تفکیک معیارهای چشمانداز ذکر شده توسط هر مقاله است، به عنوان مواد اضافی این مقاله در دسترس است (به مواد تکمیلی مراجعه کنید ) .
3. مواد و روشها
برای تجزیه و تحلیل اثر اندازه همسایگی سلول بر مقادیر محاسبه متریک های منظر، سه نرم افزار سیستم اطلاعات جغرافیایی مختلف (GIS) انتخاب شدند ( بخش 3.1 ) برای ارزیابی مجموعه ای از معیارها ( بخش 3.2 ) روی مصنوعی ( بخش 3.3 ) و نقشه های واقعی ( بخش 3.4 ).
3.1. نرم افزار تست
آزمایشات روی نقشه های مصنوعی ( بخش 3.3 ) و واقعی ( بخش 3.4 ) با استفاده از سه سیستم نرم افزاری مختلف انجام شد: FRAGSTATS [ 12 ]، GRASS GIS [ 43 ] و QGIS [ 44 ]. منطق پشت این انتخاب این است که استفاده از نرم افزار در حوزه عمومی (FRAGSTATS) یا در دسترس به عنوان نرم افزار آزاد و باز (FOSS) (GRASS GIS و QGIS) امکان تکرار آزمایش های شرح داده شده در این مقاله را فراهم می کند. علاوه بر این، کد منبع FOSS برای تجزیه و تحلیل در دسترس است. بنابراین، اختلافات احتمالی بین مقادیر معیارها را می توان با بررسی کد برطرف کرد.
طبق کتابچه راهنمای آن [ 45 ]، “FRAGSTATS یک برنامه تحلیل الگوی فضایی برای تعیین کمیت ساختار (یعنی ترکیب و پیکربندی) مناظر است.” FRAGSTATS [ 12] نرم افزار مرجع برای ارزیابی معیارهای چشم انداز از زمان شروع آن در سال 1995 بود. این نرم افزار به صورت قابل اجرا در دامنه عمومی فقط برای سیستم عامل MS Windows در دسترس است. که در Microsoft Visual C++ نوشته شده است، استفاده از فضای آدرس 32 بیتی ظرفیت آن را برای پردازش نقشه های بزرگ محدود می کند. کد منبع آن در دسترس نیست، اما ویژگی های آن به خوبی در کتابچه راهنمای موجود به صورت آنلاین مستند شده است و استفاده گسترده از آن در تحقیقات چشم انداز و بوم شناسی حاکی از دقت و قابلیت اطمینان آن در ارزیابی معیارها است. واحدهای نقشه های ورودی متر در نظر گرفته می شوند. نقشه ورودی فقط میتواند حاوی مقادیر صحیح علامتدار باشد و دارای سلولهای مربعی با اضلاع بزرگتر از آن باشد متر FRAGSTATS می تواند 36 متریک ناحیه و لبه ، 79 معیار شکل ، 46 متریک ناحیه هسته ، 17 متریک کنتراست ، و 64 معیار تجمیع را برای مجموع 242 معیار مختلف و 392 پارامتر توصیف کننده آنها ارزیابی کند [ 45 ]. علاوه بر این، FRAGSTATS می تواند 9 معیار تنوع را ارزیابی کند .
GRASS GIS [ 43 ] یک FOSS GIS چند منظوره برای تولید، تجزیه و تحلیل و نقشهبرداری دادههای مکانی [ 46 ] است که تحت مجوز عمومی GNU (GPL)، در تحقیقات و آموزش استفاده میشود [ 47 ]. این بخشی از بنیاد زمین فضایی منبع باز (OSGeo) است. GRASS عمدتاً به زبان ANSI C نوشته می شود و برخی از بخش ها در C++ و اخیراً در زبان های برنامه نویسی پایتون هستند. بسیار ماژولار است و به راحتی قابل نوشتن است. علاوه بر کد منبع، به عنوان بسته های آماده نصب برای سیستم عامل های MS Windows، Apple Mac OSX و Linux در دسترس است. محدودیتهای اندازه دادهها بیشتر به ظرفیت سیستم عامل برای مقابله با فایلهای بزرگ مربوط میشود [ 48]، با امکان فعال کردن پشتیبانی از فایل های بزرگ (LFS). تجزیه و تحلیل منظر در GRASS با استفاده از مجموعه ماژولهای r.li انجام میشود که میتواند 10 شاخص پچ و 7 شاخص تنوع را ارزیابی کند و یک رابط کاربری گرافیکی برای پیکربندی تجزیه و تحلیل ارائه میکند. اجرای قبلی ارزیابی معیارهای چشم انداز، به نام r.le در نسخه های قدیمی GRASS استفاده می شود.
QGIS یک سیستم اطلاعات جغرافیایی منبع باز کاربر پسند (GIS) است که تحت مجوز عمومی عمومی گنو [ 44 ]، بخشی از بنیاد زمین فضایی منبع باز (OSGeo) مجوز دارد. این به زبان C++ با استفاده از کیت ابزار Qt برای رابط آن نوشته شده است. پلاگین ها را می توان به زبان C++ یا پایتون نوشت. این به عنوان کد منبع و بسته برای سیستمهای عامل لینوکس، یونیکس، مک OSX، MS Windows و Android در دسترس است. حداکثر اندازه برای نقشه ها به ترکیب سیستم عامل و محدودیت های کتابخانه انتزاع داده های جغرافیایی (GDAL)/OGR برای نوع داده در حال استفاده بستگی دارد. افزونه Landscape ecology statistics (LecoS) تجزیه و تحلیل منظر را در QGIS با استفاده از کتابخانه numpy Python [ 49] انجام می دهد.]. LecoS، مانند نسخه 3.0.0، می تواند 20 متریک چشم انداز ، 8 آمار منطقه ای و 3 شاخص تنوع را ارزیابی کند .
ماژول های دیگر برای محاسبه متریک های چشم انداز در محبوب ترین نرم افزار دسکتاپ GIS ادغام شده اند: V-Late و PA4 در ArcGIS (مجموعه برنامه های GIS ایجاد شده توسط موسسه تحقیقات سیستم های محیطی، ESRI)، ماژول های Pattern و Texture در IDRISI، و API به نام Land-metrics DIY توسعه یافته توسط Zaragozí و همکاران. [ 50 ] و تحت مجوز GPL منتشر شد. اخیراً، یک بسته R جدید اختصاص داده شده به محاسبه متریک های چشم انداز منتشر شده است. با چشم انداز سنجی اکنون می توان آنالیز چشم انداز را بر روی شطرنجی های داخل محیط R انجام داد [ 51 ].
نسخه های FRAGSTATS 4.2، GRASS 7.6 و QGIS 3.4 (LecoS 3.0.0) برای آزمایش ها استفاده شد. فهرست جامعی از ویژگی های نرم افزار با توجه به معیارهای چشم انداز در ضمیمه A گزارش شده است .
3.2. متریک چشم انداز
معیارهای چشم انداز شاخص هایی هستند که برای توصیف و تعیین کمیت ویژگی های فضایی منظر استفاده می شوند و به عنوان مجموعه ای از داده های طبقه بندی شده توصیف می شوند که معمولاً کاربری زمین را نشان می دهند [ 6 ]. این شاخص ها برای مطالعه تکامل ویژگی های چشم انداز در طول زمان [ 7 ، 41 ، 52 ، 53 ] یا مقایسه مناطق مختلف [ 6 ] مفید هستند.
تنوع زیاد معیارها را می توان بر اساس سطح فضایی که با آن سروکار دارند طبقه بندی کرد: تکه ها، کلاس های تکه ها یا کل چشم انداز [ 54 ]. معمولاً در بوم شناسی چشم انداز، یک لکه به عنوان یک منطقه گسسته از شرایط محیطی همگن در یک مقیاس خاص تعریف می شود [ 45 ]. این معیارها به دو دسته تقسیم میشوند: آنهایی که ترکیب نقشه را بدون ارجاع به ویژگیهای فضایی (مثلاً تعداد وصلهها) کمی میکنند و آنهایی که پیکربندی فضایی نقشه را کمیت میکنند، مانند آرایش فضایی، موقعیت یا جهتگیری نقشه. تکه ها [ 54 ].
معیارهای چشم انداز محاسبه شده در سطح وصله، آمار ساده ای را در مورد هر وصله کاربری زمین (مساحت، محیط، تعداد تکه ها، …) توصیف می کنند و در درجه اول به عنوان مبنای محاسباتی برای سایر معیارهای چشم انداز عمل می کنند [45 ] . معیارهای چشم انداز محاسبه شده در سطح کلاس اطلاعات مربوط به همه وصله های یک نوع معین را گزارش می دهند. این معیارها برای تعیین کمیت مقدار و پیکربندی فضایی هر نوع وصله مفید هستند و بنابراین برای تخمین تکه تکه شدن هر نوع وصله در چشم انداز مفید هستند [ 45 ]. در نهایت، متریکهای منظره میتوانند اطلاعاتی را در مورد الگو ارائه دهند، مانند معیارهای کلاس: این معیارها ممکن است با میانگینگیری ساده یا وزنی ادغام شوند یا ممکن است ویژگیهای کلی موزاییک پچ را منعکس کنند [45 ] .
برای هدف این کار، تعداد محدودی از معیارهای چشم انداز از میان بسیاری از معیارهای موجود بر اساس معیارهای زیر انتخاب شد: (1) در دسترس بودن برای محاسبه در نرم افزار. (ب) استفاده از پارامتر همسایگی سلول برای محاسبه آنها. (iii) سادگی نسبی فرمول بندی آنها، به منظور درک تأثیر پارامتر همسایه سلول بر نتیجه و قادر به ارزیابی دستی مقادیر آنها برای نقشه های ساده.
- شماره پچ (NP)
-
تعداد وصله های هر نوع است. این یک متریک بعدی است. به این صورت تعریف می شود:
جایی که:
-
N تعداد وصله های دسته k -ام است.
-
- تراکم پچ (PD)
-
برابر است با تعداد تکههای نوع وصله مربوطه تقسیم بر مساحت کل چشمانداز [m]، ضرب در 10000 و 100 (برای تبدیل به 100 هکتار). واحد اندازه گیری تعداد لکه در 100 هکتار است. به صورت زیر بیان می شود:
جایی که:
-
N تعداد وصله ها در چشم انداز است.
-
A کل مساحت چشم انداز در [m ]؛
-
و 100 ثابت است و برای بیان شاخص در (100) هکتار استفاده می شود.
-
- میانگین اندازه پچ (MPS)
-
مساحت متوسط تمام تکه های یک نوع معین است. در متر مربع اندازه گیری می شود. هنگامی که MPS در ترکیب با NP استفاده می شود، اطلاعاتی در مورد چگونگی رشد یا ادغام تکه های یک کلاس کاربری معین در طول زمان می دهد [ 53 ]. به این صورت تعریف می شود:
جایی که:
-
A مساحت لکه ها در [m ]؛
-
تعداد پچ ها است.
-
- چگالی لبه (ED)
-
برابر است با مجموع طول (m) تمام بخش های لبه مربوط به نوع وصله مربوطه، تقسیم بر کل مساحت چشم انداز (m)، ضرب در 10000 (برای تبدیل به هکتار). واحد متر در هکتار می باشد. ED > 0. این شاخص در مطالعات اکولوژیکی که با گونه های اکوتون سروکار دارند مفید است. به صورت زیر بیان می شود:
جایی که:
-
k دسته بندی وصله ها است.
-
m تعداد کل دسته های مختلف پچ ها است.
-
n تعداد لبه های مرزی پچ است.
-
طول کل لبه های مرزی برای دسته k -ام وصله ها است.
-
A کل مساحت چشم انداز است.
-
یک ثابت برای تبدیل شاخص به [m/ha] است.
-
- شاخص شکل منظره (LSI)
-
نسبت محیط به مساحت چشم انداز را به عنوان یک کل اندازه می گیرد. تمام بخش های لبه (m) در مرز چشم انداز که شامل نوع وصله مربوطه است بر جذر کل مساحت چشم انداز (m) تقسیم می شوند. LSI > 1، بعدی. این شاخص معیاری از پیچیدگی هندسی کلی منظره است و به صورت زیر تعریف می شود:
جایی که:
-
E مجموع طول تمام لبه های مرزی تکه ها است.
-
A مجموع تمام نواحی وصله ها است.
-
0.25 یک ضریب تعدیل است.
-
- شاخص تجمع (AI)
-
برابر است با تعداد تکههای مجاور که شامل کلاس مربوطه میشود، تقسیم بر حداکثر تعداد ممکن مجاورتهای مشابه، که زمانی حاصل میشود که کلاس حداکثر در یک تکه فشرده جمع شود و نسبت منظر متشکل از کلاس مربوطه را ضرب کند. بیش از همه کلاس ها و ضرب در 100 (برای تبدیل به درصد). واحد: درصد، محدوده 0 < AI < 100 [ 45 ]. برای تعیین کمیت الگوهای فضایی و تکه تکه شدن چشم انداز مفید است. به این صورت تعریف می شود:
جایی که:
-
تعداد مجاورت های مشابه بین پیکسل های پچ کلاس i بر اساس روش تک شماری است .
-
حداکثر تعداد مجاورت های مشابه بین پیکسل های پچ کلاس i بر اساس روش تک شماری است .
-
100 ثابتی است که برای بیان شاخص به صورت درصد استفاده می شود.
-

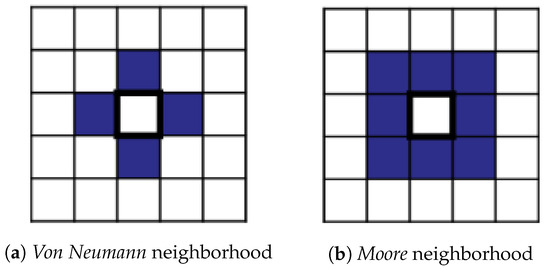

همسایگی سلول به عنوان نزدیکترین سلول به یک سلول خاص تعریف می شود. فقط سلولهای همسایه برای ارزیابی معیارهای بالا استفاده میشوند. دو مفهوم ممکن از “همسایگی سلولی” (CN) وجود دارد: تعریف فون نویمان ، که چهار سلول مجاور را در جهت اصلی در نظر میگیرد، و مفهوم مور ، که هم گوشهها و هم لبههای سلولهای مجاور را در نظر میگیرد ( شکل 2 ). در حالی که محله فون نویمان 4 سلول را در نظر می گیرد، محله مور از 8 سلول برای محاسبات استفاده می کند.
سیستم های نرم افزاری مختلف برای تحلیل منظر از هر دو این تعاریف استفاده می کنند:
-
ماژول های r.li/r.le در GRASS GIS از تعریف فون نیومن [ 55 ] استفاده می کنند.
-
پلاگین LecoS برای QGIS از تعریف مور [ 49 ] استفاده می کند.
-
FRAGSTATS به کاربر این امکان را می دهد که بین دو تعریف یکی را انتخاب کند [ 42 ].
ارزیابی برخی از معیارهای چشم انداز تحت تأثیر انتخاب این پارامتر است. سلول های لبه گوشه ای از همان کلاس کاربری زمین، بخشی از همان پچ در یک محله 8 سلولی در نظر گرفته می شوند، در حالی که با استفاده از الگوریتم همسایگی 4 سلولی چنین در نظر گرفته نمی شوند.
به همین دلیل، استفاده از یک نقشه در نرم افزارهای مختلف، نتایج متفاوتی را برای برخی از معیارهای چشم انداز به دنبال خواهد داشت. در حالی که LecoS ، r.le و r.li استفاده از یک نوع قانون همسایگان را مجاز میکنند، در FRAGSTATS گزینه پیشفرض تعریف مور 8 سلولی است، اما کاربر میتواند فون نویمان 4 سلولی را انتخاب کند .
3.3. نقشه های مصنوعی
چهار نقشه مصنوعی برای آزمایش حساسیت معیارهای مختلف به تغییر مقدار همسایگی سلول و درک اینکه پیکربندیهای وصلهها نسبت به مقادیر مختلف مقدار همسایگی سلولی (CN) حساستر هستند، ایجاد شد. این چهار نقشه باینری هستند که مقدار 1 نشان دهنده وصله ها و مقدار 0 پس زمینه است. نقشه ها مربع هستند، با 100 ضلع سلول، در مجموع 10000 سلول و هر پیکسل 10 × 10 واحد نقشه را اندازه می گیرد.

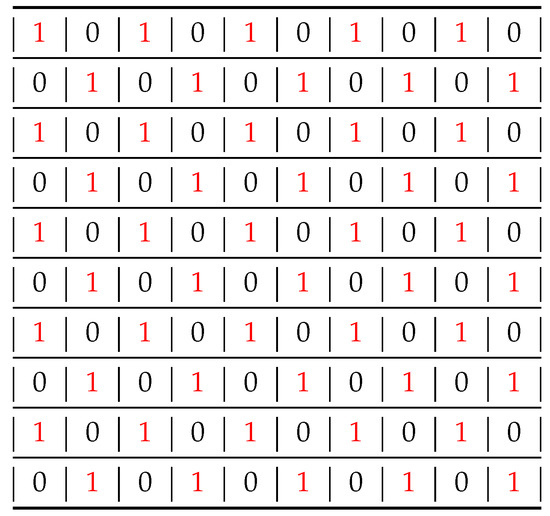

نقشه مشت به عنوان یک صفحه شطرنج پیکربندی شده است ( شکل 3 )، سلول های متناوب با مقادیر 1 و 0 . از آنجایی که هر پیکسل با مقدار 1 نشان دهنده یک پچ جداگانه است، تعداد کل وصله ها (NP) 5000 است، چگالی پچ (PD) که حداکثر برای این پیکربندی است، برابر با 10000 (تعداد وصله ها در 100 هکتار) است. (یکنواخت) میانگین اندازه وصله (MPS) 0.01 (هکتار)، تراکم لبه (ED) 4000 (m/ha) و شاخص شکل منظره (LSI) 70.71 است. این پیکربندی همان پیکربندی است که تفاوت نتایج را برای انتخاب های مختلف مقادیر CN به حداکثر می رساند.

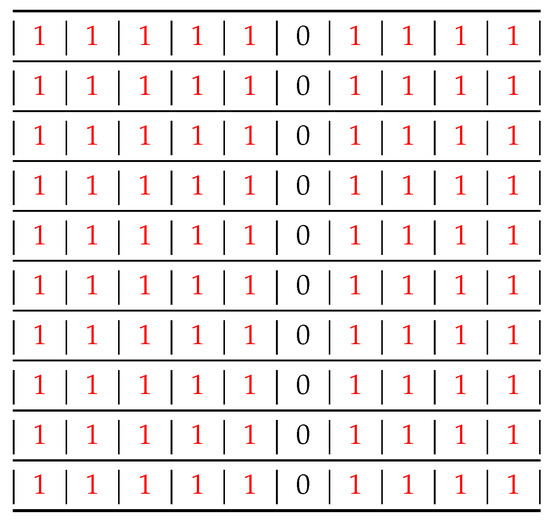

نقشه دوم ( شکل 4 ) شامل دو تکه بزرگ است که کل نقشه را پوشش می دهد که با یک ستون واحد از مقادیر 0 از هم جدا شده اند . برای این نقشه تعداد کل وصله ها (NP) 2 است، تراکم وصله (PD) 2.02 (تعداد وصله ها/100 هکتار)، میانگین اندازه وصله (MPS) 49.5 [ha]، تراکم لبه (ED) است. 60.4 [m/ha] و شاخص شکل منظره (LSI) 1.5 است. وجود یک لبه منفرد باید به همان مقادیر متریک چشم انداز برای هر دو انتخاب CN منجر شود.
نقشه سوم ( شکل 5 ) شامل یک تکه، فشرده و بزرگ است که نیمی از نقشه را پوشش می دهد. برای این نقشه تعداد کل وصله ها (NP) 1 است، تراکم وصله (PD) 2 (تعداد لکه ها در 100 هکتار)، میانگین اندازه وصله (MPS) 50 (هکتار)، تراکم لبه (ED) است. 60 (m/ha) و شاخص شکل منظره (LSI) 1.06 است. انتظار می رود این پیکربندی نتایج یکسانی را برای هر انتخاب CN ارائه دهد، زیرا تنها یک لبه وجود دارد و وصله بزرگتر از منطقه مربوط به بزرگترین مقدار ممکن CN، 8 است.

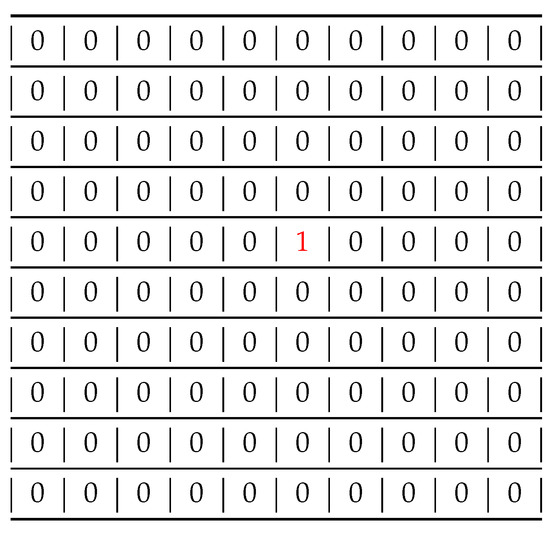

نقشه آزمایشی چهارم ( شکل 6 ) شامل یک پچ منفرد است که فقط از یک پیکسل در مرکز نقشه تشکیل شده است. برای این نقشه تعداد کل وصله ها (NP) 1 است، تراکم وصله (PD) 10000 (تعداد لکه ها در 100 هکتار)، میانگین اندازه وصله (MPS) 0.01 (هکتار)، تراکم لبه (ED) است. 4000 (m/ha) و شاخص شکل منظره (LSI) 1 است.
تنها سلول با ارزش 1 توسط 8 سلول با ارزش 0 احاطه شده است . بنابراین، دو انتخاب CN باید نتایج یکسانی را برای معیارهای چشم انداز به همراه داشته باشد.
3.4. نقشه های واقعی
نقشه ای از پوشش جنگلی وال دی فاسا ایتالیا در سال 2006 برای آزمایش نقشه های واقعی استفاده شد. Val di Fassa دره ای در کوه های آلپ، در شمال شرقی منطقه ترنتینو در شمال ایتالیا است ( شکل 7 ). این منطقه در قرن گذشته تحت تأثیر گسترش چشمگیر منطقه جنگلی قرار گرفت [ 6 ، 41 ، 51 ، 52 ] و در حال حاضر در پروژه ترنتینو لند، که پوشش جنگلی کل منطقه ترنتینو در شمال ایتالیا را تجزیه و تحلیل می کند، مورد بررسی قرار گرفته است. 56 ].
وال دی فاسا 567.28 کیلومتر مساحت دارد (56728 هکتار) که 132.36 کیلومتر (13,236 هکتار، 23.33٪) در سال 2006 توسط جنگل پوشانده شد. مرزهای منطقه 5157094 N، 5132029 S، 721983 E، 699351 W، در ETRS89/UTM 32 N (EPSG 2583)tum. نقشه شطرنجی دارای وضوح 10 متر، با 2509 ردیف و 2265 ستون، در مجموع 5،682،885 سلول است.
دو نقشه از این نقشه، با اعمال یک فیلتر پایین گذر با یک پنجره 3×3 پیکسل، اختصاص ربع سوم برای نقشه اول ( شکل 8 ، مرکز) و چارک اول برای نقشه دوم ( شکل 8 ، سمت راست) استخراج شد. ، با هدف آزمایش اینکه چگونه تکه تکه شدن نقشه ها بر تغییر معیارهای چشم انداز بسته به مقدار CN تأثیر می گذارد. استفاده از فیلتر پایین گذر بدیهی است که منجر به تکه تکه شدن نقشه ها می شود. از این نقشهها برای ایجاد شاخصی استفاده میشود که پیشبینی میکند چگونه مقادیر مختلف CN بر مقادیر متریکهای چشمانداز تأثیر میگذارد، زمانی که CN در بخش 5 ناشناخته است .
این دو نقشه یک منطقه را پوشش می دهند و وضوح تصویر اصلی را یکسان دارند.
علاوه بر این، سه نقشه نشان دهنده پوشش جنگل در سال های 1954، 1974 و 1994 ( شکل 9 )، که درجات مختلفی از تکه تکه شدن را نشان می دهد، برای مقایسه تعداد لکه های ارزیابی شده با استفاده از مقادیر مختلف CN استفاده شده است.
همه این نقشه ها با طبقه بندی خودکار تصاویر هوایی با استفاده از طرح طبقه بندی یکسان ایجاد شده اند. منطقه ای جنگل محسوب می شود که 20 درصد از سطح زمین را درختان پوشانده باشد و بیش از 2000 متر باشد. با حداقل عرض 20 متر
4. نتایج
برای هر نقشه آزمایشی شرح داده شده در بخش 3.3 و بخش 3.4 ، معیارهای چشم انداز فهرست شده در بخش 3.2 با استفاده از GRASS GIS، FRAGSTATS و QGIS ارزیابی شدند. مقادیر برای نقشه های مصنوعی شرح داده شده در بخش 3.3 در جدول 2 ، جدول 3 ، جدول 4 و جدول 5 گزارش شده است .
برای اولین نقشه آزمایشی مصنوعی ( شکل 3 )، که به عنوان یک صفحه شطرنج پیکربندی شده است، جدول 2 نشان می دهد که چگونه یک CN 4 سلولی (GRASS، FRAGSTATS با استفاده از 4 سلول) می تواند 5000 تکه های مربوط به تک پیکسل را تشخیص دهد و به درستی موارد مربوطه را ارزیابی کند. معیارها، در حالی که با استفاده از CN 8 سلولی (QGIS، FRAGSTATS با استفاده از 8 سلول) یک پچ واحد شناسایی می شود. این تفاوت بر متریکهای تراکم پچ (PD) و اندازه میانگین پچ (MPS) تأثیر میگذارد زیرا به تعداد وصلهها بستگی دارد. برعکس، چگالی لبه (ED) و شاخص شکل منظر (LSI) با استفاده از مقادیر مختلف CN تغییر نمیکنند زیرا طول تمام بخشهای لبه و کل مساحت چشمانداز به یک نسبت تغییر میکنند.
نتایج نقشه آزمایش مصنوعی دوم ( شکل 4 )، با دو تکه بزرگ که توسط یک لبه مستقیم جدا شده اند. جدول 3 نشان می دهد که چگونه تمام مقادیر معیارهای چشم انداز بدون توجه به مقدار CN استفاده شده یکسان هستند. این بدیهی است به این دلیل است که نقشه فقط شامل دو تکه فشرده بزرگ بدون تکه تکه شدن و یک لبه است.
برای سومین نقشه آزمایش مصنوعی ( شکل 5 )، با یک پچ بزرگ که نیمی از نقشه را پوشش می دهد، جدول 4 گزارش می دهد که چگونه تمام معیارهای چشم انداز با انتخاب های مختلف CN تغییر نمی کنند. دلیل همان نقشه قبلی است.
جدول 5 نشان می دهد که چگونه هر دو گزینه برای CN به درستی تنها وصله تشکیل شده توسط یک پیکسل را که در نقشه آزمایش مصنوعی چهارم وجود دارد، تشخیص می دهند ( شکل 6 ). همه مقادیر متریک چشم انداز برای مقادیر مختلف CN یکسان هستند.
در نهایت، نتایج مربوط به نقشه جنگل واقعی در جدول 6 گزارش شده است . مقادیر ارائه شده توسط QGIS برای میانگین اندازه وصله و چگالی لبه با مقادیر محاسبه شده توسط FRAGSTATS با مقدار CN یکسان، به ترتیب با 4 مرتبه بزرگی، متفاوت است. و . این به این دلیل است که مناطق در QGIS بر حسب متر مربع بیان می شوند، در حالی که در GRASS و FRAGSTATS، استفاده می شود. بنابراین، مقادیر دو معیار اندازه وصله و چگالی لبه برای QGIS مجدداً با استفاده از مقیاس اندازهگیری شدند. در جدول 6 . همین رویه برای تمام نتایج متوالی QGIS اعمال خواهد شد.
از جدول 6 مشهود است که برخی از معیارها، مانند تعداد وصله ها، تراکم وصله، و اندازه متوسط پچ، زمانی که مقادیر مختلف CN استفاده می شود، تغییر می کنند. مقادیر چگالی لبه (ED) و شاخص شکل منظره (LSI) مستقل از انتخاب برای CN هستند.
5. شاخص تجمع
بررسی ادبیات بخش 2 نشان داد که در بسیاری از موارد ارزش CN به صراحت بیان نشده است. گاهی اوقات می توان مقدار را با نشان دادن نرم افزار GIS مورد استفاده برای پردازش استنباط کرد، اما حتی در آن زمان نیز ممکن است ابهاماتی وجود داشته باشد، مانند مورد FRAGSTATS که می تواند از دو مقدار مختلف استفاده کند و پیش فرض بستگی به نسخه نرم افزار دارد.
به همین دلیل، بررسی شد که آیا امکان یافتن پارامتری وجود دارد که نشان میدهد چگونه عدم قطعیت در مقدار CN بر اهمیت معیارهای چشمانداز منعکس میشود. آزمایشهای روی نقشههای مصنوعی ( بخش 4 ، جدول 2 ، جدول 3 ، جدول 4 و جدول 5 ) نشان داد که هر چه یک نقشه تکه تکهتر باشد، مقادیر معیارهای چشمانداز برای مقادیر مختلف CN بیشتر تغییر میکند. بنابراین، شاخص تجمیع (AI)، تعریف شده در بخش 3.2، می تواند به عنوان شاخصی از اهمیت دانش CN برای تجزیه و تحلیل یک نقشه استفاده شود. مقدار آن بین 0 تا 100 متغیر است. زمانی که کلاس پچ کاملاً تفکیک شده باشد، 0 است، یعنی هیچ مجاورت مشابهی وجود ندارد. زمانی که کلاس پچ به طور کامل در یک پچ فشرده جمع شود، 100 است. از آنجایی که آزمایشهای بخش 3.3 و بخش 3.4 نشان دادهاند که برای یک مقدار معین از معیارهای چشمانداز CN به نرمافزار مورد استفاده برای ارزیابی آنها بستگی ندارد، همه مقادیر گزارششده در این بخش با استفاده از FRAGSTATS ارزیابی شدند.
اولین آزمایشها برای بررسی رابطه احتمالی بین هوش مصنوعی و تغییرات مقادیر معیارهای چشمانداز با استفاده از مقادیر مختلف CN بر روی نقشههای مصنوعی توصیفشده در بخش 3.3 انجام شد . جدول 7 مقادیر هوش مصنوعی را برای چهار نقشه مصنوعی، تعداد وصله های به دست آمده با استفاده از مقادیر CN 4 و 8 و تغییرات آنها به عنوان درصد نشان می دهد.
برای شطرنج اول، با پیکربندی صفحه شطرنج، تفکیک حداکثر و هوش مصنوعی 0 است، در حالی که تفاوت در تعداد وصله ها برای دو مقدار CN نزدیک به 100٪ است. برعکس، نقشههای مصنوعی دوم و سوم دارای هوش مصنوعی بالای 99 درصد هستند و تعداد وصلهها به CN بستگی ندارد ( جدول 3 و جدول 4 ). در نهایت، برای آخرین نقشه مصنوعی، هوش مصنوعی تعریف نشده است، زیرا امکان ارزیابی هوش مصنوعی برای کلاسهای متشکل از یک پچ وجود ندارد. این اولین آزمون ها نشان می دهد ( جدول 7) که برای نقشههایی با مقادیر کم هوش مصنوعی، استفاده از مقادیر مختلف CN منجر به تغییرات بزرگ حتی یک معیار ساده مانند تعداد وصلهها میشود، در حالی که برای نقشههایی با مقادیر هوش مصنوعی بالا، انتخاب CN بیربط میشود. چهار نقشه مصنوعی برای نمایش تنظیمات شدید ساخته شده اند. بنابراین، این فرضیه بر روی نقشه های واقعی آزمایش شد. سه نقشه برای جنگل در وال دی فاسا در سال 2006، که در بخش 3.4 توضیح داده شده است ، نشان دهنده دنباله ای از نقشه ها با فشردگی وصله فزاینده است، همانطور که در شکل 8 نشان داده شده است .
جدول 8 معیارهای چشم انداز را با استفاده از چهار سلول CN و هشت سلول CN برای سه نقشه گزارش می کند. مقادیر هوش مصنوعی به انتخاب CN بستگی ندارد. بنابراین، می توان از آن برای ارزیابی اثر تغییر CN بر معیارهای چشم انداز استفاده کرد.

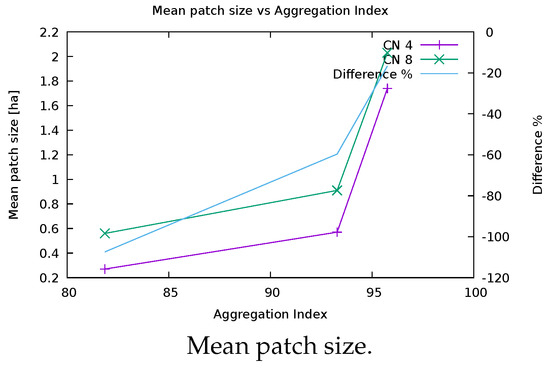

شکل 10 تنوع تعداد وصله ها، تراکم وصله، و معیارهای اندازه پچ متوسط را به عنوان تابعی از هوش مصنوعی، هر دو در موارد 4 و 8 سلول CN نشان می دهد.
تفاوت بین مقادیر بهدستآمده با دو مقدار CN زمانی کاهش مییابد که هوش مصنوعی برای همه شاخصهای آزمایششده افزایش مییابد. در واقع، تفاوت برای تعداد وصله ها و تراکم پچ از 51.6٪ به 14.0٪ کاهش می یابد، در حالی که تفاوت برای میانگین اندازه پچ، منفی است زیرا میانگین اندازه پچ با CN افزایش می یابد، از -107.4٪ تا -16.7٪ متغیر است. جدول 9 ).
این آزمایشها نشان میدهند که استفاده از یک مقدار متفاوت برای CN منجر به تفاوتهای زیادی برای معیارهای چشمانداز برای نقشههای تکهتکهشده میشود، در حالی که مقادیر متریک برای نقشههایی با تکههای انبوهتر مشابه هستند. بنابراین، شاخص تجمع می تواند به عنوان یک شاخص برای ارزیابی مناسب بودن مقادیر معیارهای چشم انداز برای انجام مقایسه ها در زمانی که مقدار CN ناشناخته است، استفاده شود.
برای آزمایش بیشتر این فرضیه، تعداد لکهها برای سه نقشه جنگلی وال دی فاسا در سالهای 1954، 1974 و 1994 با دو مقدار برای CN ارزیابی شد. نتایج در جدول 10 گزارش شده است . برای این نقشه ها تفاوت تعداد وصله ها زمانی که هوش مصنوعی کمتر باشد بیشتر است.
برای این نقشه ها، هوش مصنوعی از 76.6٪ تا 88.3٪، با تفاوت در تعداد وصله ها بین دو مقدار CN از 47.37٪ (نقشه 1994) تا 59.89٪ (نقشه 1974) متغیر است.

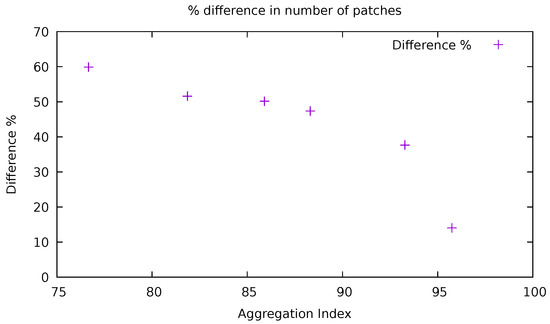

شکل 11 تمام زوج های مقادیر هوش مصنوعی و تفاوت در تعداد تکه ها را با استفاده از 4 و 8 سلول CN در درصد برای نقشه های شش جنگل ترسیم می کند.
هنگامی که هوش مصنوعی کمتر از 95٪ باشد، تفاوت در تعداد وصله ها بین 37٪ تا 60٪ است، در حالی که برای بالاترین مقدار، تفاوت 14٪ است.
6. نتیجه گیری
این مطالعه یک ارزیابی از اهمیت دانش ارزش همسایگی سلول در هنگام استفاده از متریک های چشم انداز ارائه می دهد. آزمایشهای روی نقشههای ساختهشده مخصوص نشان دادهاند که CN میتواند بر مقادیر برخی از معیارها با تغییرات تا 5000٪ تأثیر بگذارد. برای نقشه های واقعی، تغییرات چندان چشمگیر نیست، اما در برخی موارد هنوز می تواند به 100٪ برسد ( جدول 6 ). بنابراین، دانش مقدار مورد استفاده برای پارامتر همسایگی سلولی (CN) اساسی است، به خصوص اگر مقادیر معیارها در مطالعات گروههای تحقیقاتی مختلف با استفاده از نرمافزارهای مختلف مقایسه شود، حتی اگر از طرح طبقهبندی یکسانی استفاده شود. با این وجود، به نظر می رسد که کاربران نرم افزار اغلب اهمیت تأثیراتی را که CN می تواند بر معیارهای چشم انداز داشته باشد دست کم می گیرند و مقدار CN انتخاب شده اغلب حذف می شود.
هنگامی که CN ناشناخته است، آزمایشات در بخش 5 نشان داد که می توان از مقادیر شاخص تجمع برای ارزیابی تأثیری که عدم قطعیت در CN می تواند بر برخی از معیارهای چشم انداز داشته باشد استفاده کرد، بنابراین نشانه ای از قابلیت اطمینان مقایسه با سایر معیارها ارائه می شود. ارزیابی های معیارها تعیین یک پیوند تحلیلی بین هوش مصنوعی و اهمیت CN برای ارزیابی معیارهای چشم انداز در حال انجام است. این می تواند منجر به شناسایی یک مقدار آستانه AI شود که دانش CN در زیر آن ضروری است. از دیدگاه کاربر، انتخاب همسایگی سلول در انتخاب نرم افزار مستتر است. یک CN 4 سلولی روندهای واضح تری را برای برخی معیارها ارائه می دهد، به عنوان مثال، به شکل 10 مراجعه کنید.. توصیه اصلی استفاده از همسایگی سلولی در هنگام مقایسه نتایج است. علاوه بر این، محققان باید به وضوح مقادیر CN را هنگام ارائه نتایج خود نشان دهند.
مواد تکمیلی
موارد زیر به صورت آنلاین در https://www.mdpi.com/2220-9964/8/12/586/s1 در دسترس هستند .
مشارکت های نویسنده
مفهوم سازی تحقیق، پائولو زاتلی، استفانو گوبی، کلارا تاتونی و مارکو چیولی. روش شناسی و نرم افزار پائولو زاتلی، مارکو سیولی، کلارا تاتونی و استفانو گوبی. اعتبارسنجی، پائولو زاتلی و نیکولا زورزی، استفانو گوبی، کلارا تاتونی و مارکو چیولی؛ نوشتن – آماده سازی پیش نویس اصلی، پائولو زاتلی، استفانو گوبی، کلارا تاتونی و مارکو چیولی. نوشتن-بررسی و ویرایش، استفانو گوبی، مارکو چیولی، نیکولا لا پورتا، دوچیو روچینی، کلارا تاتونی، ماریا جولیا کانتیانی و پائولو زاتلی. جذب سرمایه، مارکو چیولی، نیکولا لا پورتا و پائولو زاتلی.
منابع مالی
استفانو گوبی توسط برنامه دکترا در مهندسی عمران، محیط زیست و مکانیک که در گروه مهندسی عمران، محیط زیست و مکانیک در دانشگاه ترنتو و فوندازیون ادموند ماخ تأسیس شده است، تأمین می شود.
تضاد علاقه
نویسندگان هیچ تضاد منافع را اعلام نمی کنند.
اختصارات
در این نسخه از اختصارات زیر استفاده شده است:
هوش مصنوعی | شاخص تجمیع |
CN | محله سلولی |
ED | تراکم لبه |
GIS | سیستم اطلاعات جغرافیایی |
GPL | مجوز عمومی گنو |
FOSS | نرم افزار رایگان و متن باز |
LSI | شاخص شکل منظره |
MPS | میانگین اندازه پچ |
NP | تعداد پچ ها |
PD | چگالی پچ |
ضمیمه A. معیارهای موجود
جداول ویژگی FRAGSTATS 4.2، GRASS 7.6 (r.li)، و QGIS 3.4 (LecoS 3.0.0). نام معیارها در سیستمهای نرمافزاری مختلف تغییر میکند، نامهای جدولهای زیر از کتابچه راهنمای FRAGSTATS 4.2 [ 45 ] است.

جدول A1. ویژگیهای نرمافزار: همسایگی سلول و متریکهای منطقه و لبه موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).

جدول A2. ویژگی های نرم افزار: معیارهای شکل موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).

جدول A3. ویژگیهای نرمافزار: متریکهای سطح هسته موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).

جدول A4. ویژگی های نرم افزار: معیارهای کنتراست موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).

جدول A5. ویژگی های نرم افزار: معیارهای تجمع موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).

جدول A6. ویژگی های نرم افزار: شاخص های تنوع موجود برای FRAGSTATS، GRASS (r.li)، و QGIS (LecoS).
