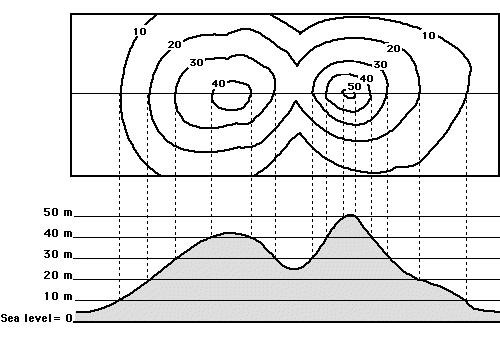

منحنی تراز یا منحنی میزان ،منحنی است که همهی نقاط هم ارتفاع زمین را به هم وصل میکند. منحنیهای میزان همدیگر را قطع نمیکند و کوچکترین محیط بسته در این نقشهها، بلندترین نقطه و یا پایینترین نقطه میباشد. فواصل عمودی بین خطوط منحنیهای میزان، همگی یکسان هستند. (تصویر 2-8)
تصویر 2-8
قوانین مربوط به منحنیهای میزان
- قانون ۱: هر خط حدفاصل (خط کنتور) نمایشگر خطوطی است که کاملاً هم ارتفاع هستند.
- قانون ۲: خطوط حدفاصل هیچگاه با یکدیگر برخورد نمیکنند.
- قانون ۳: رفتن از یک خط حدفاصل به یک خط حدفاصل بالاتر، نشان دهنده ی افزایش ارتفاع میباشد.
- قانون ۴: هر چقدر، خطوط حدفاصل به همدیگر نزدیکتر باشند، شیب زمین تندتر و هر چقدر فاصلهی این خطوط با همدیگر بیشتر باشد، شیب زمین ملایمتر است.
- قانون ۵: تعدادی خطوط حدفاصل بسته، نشانگر یک تپه یا یک کوه میباشند، اما اگر این خطوط بسته به صورت هاشور زده باشند، نمایشگر یک حفره بر روی سطح زمین میباشند.
- قانون ۶: خطوط حدفاصل در یک دره که رودخانه دارد در نقاط سرچشمه رودخانه و بالای تپه به صورت شکل V درمیآیند.
- قانون ۷: بر روی یک قله یا در عمق یک دره با ارتفاع یکسان ممکن است تعدادی از خطوط حدفاصل تکرار شوند. این معمولاً در مورد درههای هم سطح یا قله هم ارتفاع اتفاق میافتد.
طرز تهیه خطوط تراز در ArcMap
در نرمافزار ArcMap راههای مختلفی برای تهیه خطوط تراز وجود دارد:
- با استفاده از دستور Digiting
- با استفاده از Spatial analyst
