مرحله دوم پروژه نقشه برداری با پهپاد: عملیات زمینی و ایجاد نقاط کنترل (GCPها و چک پوینتها)

مقدمه
عملیات زمینی در نقشه برداری پهپاد محور، ستون فقرات دقت فنی پروژه است. این مرحله نه تنها شامل استقرار سامانه های ژئودتیک (GPS/GNSS) و بنچ مارک های ثابت، بلکه طراحی دقیق نقاط کنترل زمینی (GCPها) و چک پوینت ها (CP ها) برای اعتبارسنجی نهایی داده هاست. انتخاب مکان، تعداد، فاصله، و روش علامتگذاری این نقاط، به شدت تحت تأثیر فناوری های تصحیح مکانی (RTK/PPK) و شرایط توپوگرافی منطقه است. در این مقاله، تمام جزئیات فنی و اجرایی این مرحله تشریح میشود.

۱. سامانه های موقعیت یاب ماهوارهای (GNSS) و تأثیر RTK/PPK

۱-۱. تفاوت RTK و PPK در تعیین فاصله GCP ها

• پهپاد بدون RTK/PPK:

  • نیاز به تراکم بالای GCP ها به دلیل خطای موقعیت یابی غیرتصحیح شده.

  • فاصله پیشنهادی:

    • مناطق هموار: ۱۰۰-۲۰۰ متر بین GCP ها.

    • مناطق شیبدار یا دارای عوارض: ۵۰-۱۰۰ متر.

  • مثال: در یک پروژه ۱۰ هکتاری شهری، نیاز به ۳۰-۵۰ GCP.

• پهپاد مجهز به RTK/PPK:

  • کاهش خطای موقعیتیابی به ۱-۳ سانتیمتر، نیاز به GCP ها را به شدت کم میکند.

  • فاصله پیشنهادی:

    • مناطق هموار: ۵۰۰-۷۰۰ متر بین GCP ها (تنها برای اعتبارسنجی).

    • مناطق پیچیده: ۲۰۰-۳۰۰ متر.

  • مثال: در همان پروژه ۱۰ هکتاری، نیاز به ۵-۱۰ GCP.

البته در تعیین تعداد نقاط GCP باید حتماً استاندارهای سازمان نقشه برداری لحاظ گردد.

۱-۲. انتخاب بین RTK و PPK بر اساس پروژه

۲. نقاط کنترل زمینی (GCP ها) و چک پوینت ها (CP ها)

۲-۱. تعریف و تفاوت GCP و CP

• GCP (Ground Control Point):

  • نقاطی با مختصات دقیق ژئودتیک (X, Y, Z) که قبل از پرواز در منطقه نصب و اندازه گیری میشوند.

  • برای تصحیح هندسی تصاویر هوایی در فرآیند فتوگرامتری استفاده میشوند.

• CP (Check Point):

  • نقاطی با مختصات شناخته شده که در پردازش دخالت داده نمیشوند و تنها برای ارزیابی دقت نهایی (RMSE) استفاده میشوند.

  • حداقل ۲۰% از کل نقاط باید به عنوان CP در نظر گرفته شوند (این درصد بر اساس دقت پروژه و نیاز کارفرما می تواند متفاوت باشد).

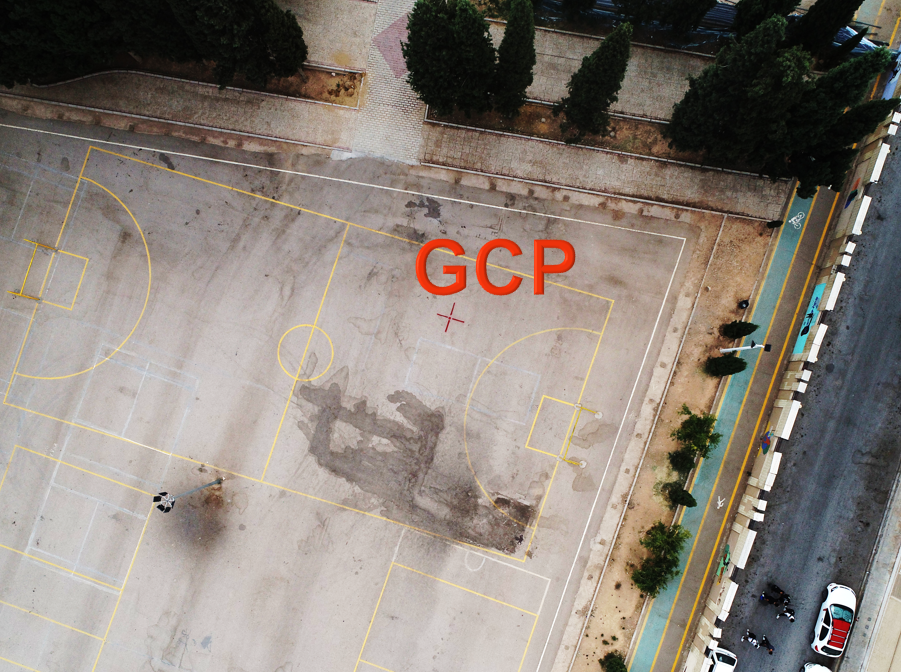

۲-۲. روشهای علامتگذاری GCP ها

انتخاب روش علامتگذاری به جنس زمین، مدت پروژه، و بودجه وابسته است:

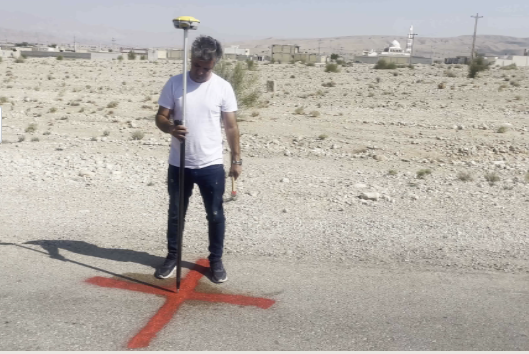

۱. اسپری رنگی (موقت):

• مناسب پروژههای کوتاه مدت در زمین های خاکی یا آسفالت.

• رنگها:

  • زمین های تیره: سفید یا زرد فلورسنت.

  • زمین های روشن: قرمز یا مشکی.

• اندازه: حداقل ۵۰×۵۰ سانتیمتر با حاشیه ۱۰ سانتیمتر.

۲. بنرهای آماده (نیمه دائمی):

• جنس: وینیل ضدآب با روکش UV.

• کاربرد: مناطق سنگلاخی، زمین های کشاورزی، یا مکانهایی که اسپری ممنوع است.

• ابعاد: ۱×۱ متر برای پهپادهای بال ثابت.

۳. صفحات فلزی/بتنی (دائمی):

• جنس: آلومینیوم آنادایز یا بتن مسلح با نشانه های حکاکی شده.

• کاربرد: پروژههای زیرساختی بلندمدت (سدها، خطوط راه آهن).

۴. علائم طبیعی (Natural Features):

• استفاده از عوارضی مانند تقاطع خطوط عوارض مصنوعی (مثلاً گوشه دیوارها) یا سنگهای بزرگ.

• نیاز به ثبت دقیق مختصات با دستگاه Total Station یا GPS.

۵. کچ (GCP Targets):

• صفحات پلاستیکی یا فلزی با الگوهای هندسی (صلیب، دایره).

• قابلیت چسباندن به زمین با میخ یا چسبهای مخصوص.

۲-۳. ملاحظات فنی در علامتگذاری

• کنتراست: تضاد رنگی بین علامت و زمین باید حداقل ۳۰% باشد.

• پایداری: در مناطق بادخیز، از وزنه یا میخ برای ثابت کردن بنرها استفاده شود.

• مقاومت شیمیایی: در زمینهای کشاورزی، رنگ باید ضدفرسایش توسط کودها باشد.

۳. طراحی الگوی چیدمان GCP ها

۳-۱. قوانین طلایی

• پوشش یکنواخت: GCPها باید در حاشیه ها، مرکز، و مناطق بحرانی (شیبهای تند، عوارض) توزیع شوند.

• تعداد مطلوب:

  •  RTK/PPK بدون ماژول GCP 10-15 در هر هکتار

  • RTK/PPK با ماژول GCP 1-3 در هر 10 هکتار

  • ۳-۲. تأثیر توپوگرافی بر چیدمان

۳-۳. مثال عملی

• پروژه شهری با RTK:

  • منطقه: ۲۰ هکتار در تهران.

  • تعداد GCP: ۶ نقطه (حاشیه ها و مرکز).

  • تعداد CP: ۲ نقطه.

  • علامتگذاری: صفحات آلومینیومی با کد QR.

• پروژه معدنی بدون RTK:

  • منطقه: ۵۰ هکتار در کرمان.

  • تعداد GCP: ۷۰ نقطه.

  • علامتگذاری: اسپری قرمز روی سنگها.

۴. جمع بندی

عملیات زمینی نیازمند ترکیبی از دانش ژئودزی، مهندسی مکانیک خاک، و برنامه ریزی هوشمند است. استفاده از RTK/PPK میتواند هزینه های میدانی را تا ۸۰% کاهش دهد، اما در پروژههای حساس (مثل سدسازی)، حتی با وجود RTK، استفاده از ۵-۱۰ GCP برای اطمینان از صحت عمودی (Z) ضروری است. انتخاب روش علامتگذاری نیز باید با در نظر گرفتن مقیاس پروژه (مثلاً اسپری برای مقیاس ۱:۱۰۰۰ و صفحات بتنی برای ۱:۲۰۰) انجام شود. در مرحله بعد، برنامه ریزی مسیر پرواز باید با مختصات GCP ها و محدوده پروژه هماهنگ گردد.

مصاحبه تخصصی با محمد سجاد عزیزی، مدیر دپارتمان پهپاد مهندسین مشاور پارس دراک
موضوع: چالشها و نوآوری ها در مرحله عملیات زمینی نقشه برداری پهپادمحور

سوال ۱: بزرگترین چالش فنی در استقرار GCP ها در پروژه های ایران چیست و چگونه آن را مدیریت میکنید؟
پاسخ:
«چالش اصلی، تنوع اقلیمی ایران است. به عنوان مثال:

• در مناطق کویری (مثل دشت لوت)، فرسایش بادی و جابه جایی شن های روان، موقعیت GCP ها را مخدوش میکند. راهکار ما استفاده از صفحات آلومینیومی با پایه پیچشی (Screw Base) است که تا عمق ۱ متری در شن فرو میروند و با رنگهای فسفری (Glow-in-the-dark) علامتگذاری میشوند.

• در شمال ایران (جنگلهای انبوه)، پوشش گیاهی مانع دید GCP ها از آسمان میشود. در این موارد، GCP ها را روی ستون های فلزی با ارتفاع ۲ متری نصب میکنیم تا از تاج درختان بالاتر باشند.

• در مناطق شهری (مثل تهران)، تداخل امواج الکترومغناطیسی با گیرندههای GNSS، دقت مختصات دهی را کاهش میدهد. برای حل این مشکل، از فیلترهای نویز در پس پردازش داده ها و ترکیب سامانه های GLONASS+Galileo استفاده میکنیم.»

سوال ۲: انتخاب بین RTK و PPK در پروژه های ایرانی چگونه انجام میشود؟
پاسخ:
«این انتخاب تابع سه عامل است:
۱. پوشش شبکه NTRIP: در ۷۰% مناطق ایران (به ویژه روستاها و معادن)، پوشش اینترنت پرسرعت وجود ندارد. بنابراین، PPK گزینه بهتری است.
۲. مقیاس پروژه: برای پروژه های بزرگ مقیاس (مثل خطوط لوله ۱۰۰ کیلومتری)، PPK با پس پردازش در نرم افزار های مربوطه هزینه ها را ۴۰% کاهش میدهد.
۳. دقت مطلق: در پروژه های حساس (مثل سدسازی)، حتی با وجود RTK، از ۵-۷ GCP با دقت میلیمتری برای تصحیح نهایی استفاده میکنیم.

مثال عملی: در پروژه نقشه برداری از معدن مس سرچشمه، به دلیل نبود پوشش شبکه، از PPK با دقت ۱.۵ سانتیمتر و ۱۲ GCP در ۲۰۰ هکتار استفاده شد.»

سوال ۳: روش بهینه علامتگذاری GCP ها در شرایط اضطراری (مثل پروژه های امداد سیل) چیست؟
پاسخ:
«در بحرانهایی مانند سیلاب، زمان عامل حیاتی است. راهکار ما:

• اسپریهای فوری: استفاده از رنگ های اکریلیک ضدآبو

• GCP های ماژولار: صفحات پلاستیکی پیش ساخته (ابعاد ۵۰×۵۰ سانتیمتر) با قابلیت اتصال به زمین توسط میخهای فولادی.

• استفاده از عوارض موجود: علامتگذاری روی سنگهای بزرگ یا دیوارهای بتنی با استفاده از برچسبهای شبرنگ (Retroreflective).

سوال ۴: چگونه از خطای انسانی در ثبت مختصات GCP ها جلوگیری می کنید؟
پاسخ:
«خطاهای انسانی معمولاً در دو مرحله رخ میدهند:
۱. اندازه گیری ارتفاع آنتن: اگر ارتفاع سنجش گر GNSS از سطح GCP دقیقاً ثبت نشود، خطای Z ایجاد میشود. راهکار: استفاده از میله های تلکسوپیک با نشانگر لیزری که ارتفاع را بهصورت خودکار ثبت میکنند.
۲. انتخاب نامناسب مکان: قراردادن GCP در سایه ساختمان ها یا زیر خطوط برق. راهکار: آموزش تیم میدانی با شبیه ساز واقعیت مجازی (VR) پیش از پروژه.

جدول زیر استانداردهای ما را نشان میدهد:

سوال ۵: آینده فناوریهای عملیات زمینی در ایران را چگونه میبینید؟
پاسخ:
«روندها در سه محور پیش میروند:
۱. هوش مصنوعی: توسعه الگوریتمهای AutoGCP که موقعیت بهینه GCPها را پیشنهاد میدهند.
۲. اتوماسیون: پهپادهای دارای بازوی رباتیک برای استقرار خودکار GCP (نمونه آزمایشی در دانشگاه تهران).
۳. ادغام سامانهها: یکپارچه سازی دادههای GCP با سامانه ملی NSDI برای پروژههای کلان.

پیشبینی من: تا ۵ سال آینده، ۹۰% GCP ها با پهپادهای هوشمند مستقر خواهند شد و دقت به زیر ۵ میلیمتر میرسد!»

سوال پایانی: توصیه شما به شرکتهای نوپای ایرانی در این حوزه چیست؟
پاسخ:
«سه اصل طلایی:
۱. بومی سازی فناوری: به جای خرید سامانه های خارجی، روی توسعه نرم افزارهای داخلی سرمایه گذاری کنید.
۲. آموزش تخصصی: هر عضو تیم باید حداقل گواهینامه لازم به همراه تجربه کاری کافی داشته باشد.
۳. همکاری با دانشگاه ها: پروژه های دانشجویی منبع ایده های نو هستند. مثلاً همکاری ما با دانشگاه صنعتی شریف منجر به ثبت ۲ اختراع در علامتگذاری GCP شد.

یادتان باشد: دقت، حرف اول را میزند، اما مدیریت هزینه، بقای شما را تضمین میکند!»
