لایه جهت شیب نشان دهنده جهت جغرافیایی بیشترین شیب رو به سمت پایین در موقعیت هر سلول نسبت به سایر سلول های مجاور آن می‌باشد و می‌توان آن را به‌عنوان جهت شیب یا جهت قطب نمایی در نظر گرفت که جهتی را که رویه یک تپه رو به آن جهت واقع شده را مشخص می‌کند. این کمیت بر اساس واحد درجه اندازه‌گیری می‌شود و مقدار آن از صفر درجه (جهت شمال) تا سیصد و شصت درجه (مجددا جهت شمال) و طی کردن تمام زوایای یک دایره کامل جغرافیایی در جهت موافق حرکت عقربه‌های ساعت اندازه‌گیری می‌شود(جدول 2-1). ارزش هر سلول در یک لایه رستری جهت نشان دهنده جهتی است که شیب سلول رو به آن جهت است .به جاهایی که مسطح باشند و شیب ندارند در هنگام انجام محاسبه در لایه رستر خروجی ارزش منهای یک به آن‌ها اختصاص داده خواهد شد.
جدول 2-1
مقدار مشخصه جهت شیب جهت جهت
1- مسطح Flat
22.5-0 شمال North
67.5-22.5 شمال شرق Northeast
112.5-67.5 شرق East
157.5-112.5 جنوب شرقی Southeast
202.5-157.5 جنوب South
247.5-202.5 جنوب غرب Southwest
292.5-247.5 غرب West
337.5-292.5 شمال غرب Northwest
360-337.5 شمال North

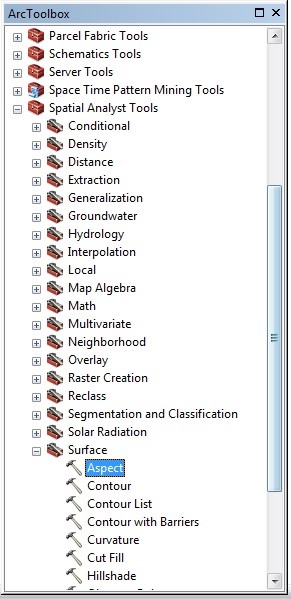

برای تهیه نقشه جهت شیب در محیط ArcMap ابتدا جعبه ابزار Aspect را از مسیر زیر باز کنید. (تصویر 2-5)
Arc Toolbox >Spatial Analyst tools> Surface> Aspect
جهت شیب
تصویر 2-5
پنجره‌ای با همین نام باز می‌شود. (تصویر 2-6)
جهت شیب
تصویر 2-6

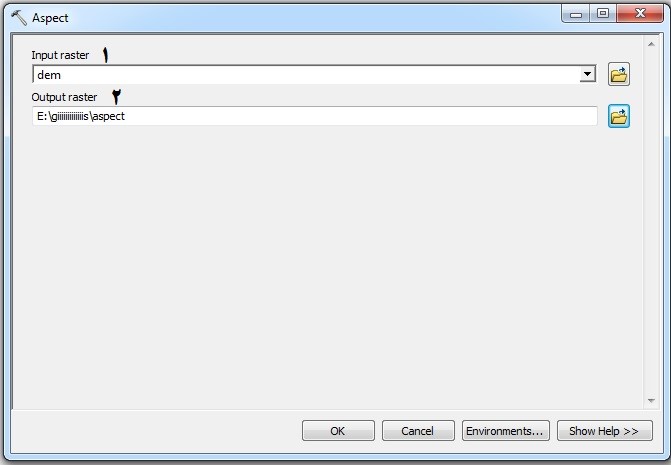

1- لایه رستری DEM را در پنجره Input Raster وارد کنید.
2- در قسمت Output Raster نام و مسیری برای ذخیره نقشه مشخص کنید.( تصویر 2-7)
جهت شیب

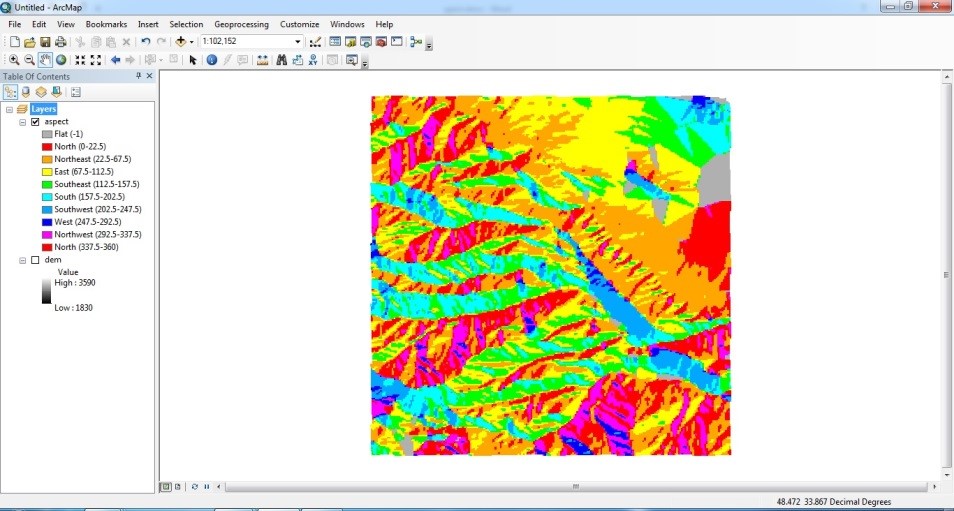

تصویر 2-7
برگرفته از کتاب آموزش جامع و عملی ArcGIS مقدماتی و پیشرفته/ همراه با داده های تمرینی و نرم افزار
