فصل دوم: نمایش نقشه های1.50000 و 1.250000 بر روی SAS.Planet



SAS.Planet یک نرم افزار متن باز می باشد و این امکان را به کاربر می دهد که نقشه های مختلف رستری و یا لایه های Gis  را بر روی نرم افزار اضافه کند. برای این کار نیاز است تا کمی با زبان برنامه نویسی html  آشنا باشید.

در این قسمت به  روش ساده و قابل فهم  آموزش میدهیم که چگونه کاربران بتواند نقشه های 1.50000 و 1.250000 که بسیار پرکاربرد می باشد را بر روی نرم افزار SAS.Planet  نمایش دهند و از آن استفاده کنند.

لازمه این کار  در اختیار داشتن  نقشه هایی در مقیاس های مختلف به صورت فایل های رستری ژئورفرنس شده در فرمت هایی نظیر Geotiff  یا ECW  می باشد.

مراحل انجام کار:

همانطور که می دانید تصاویر نرم افزار SAS.planet داری فرمت Mbtile  می باشند و در قدم اول بایستی فایل های رستری ما تبدیل به فرمت Mbtile   شوند. برای این کار طبق مراحل ذیل  از نرم افزار global mapper  استفاده کنیم:

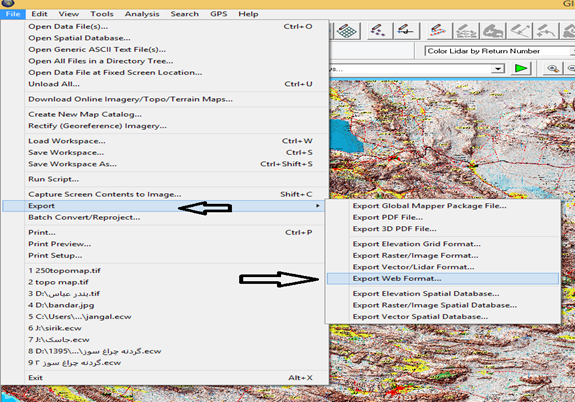

از مسیر زیر نقشه مورد نظر (برای مثال نقشه 1.250000 ایران) را انتخاب و فراخوانی کنید. (شکل 2-66)

File> export> Export web format

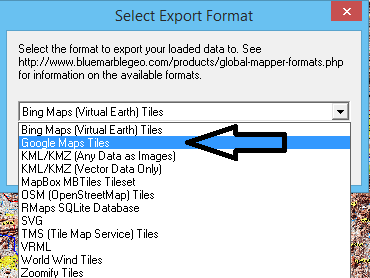

در پنجره select export format  گزینه googlemap tiles  را انتخاب می کنید.

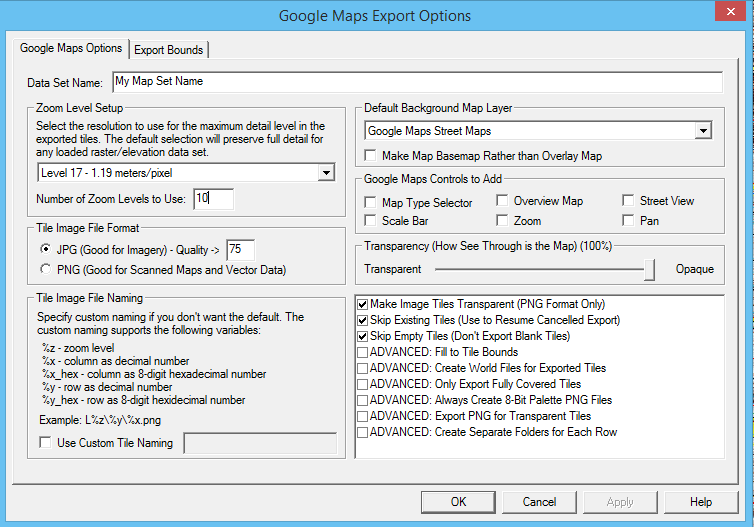

پنجره google maps export options  باز می شود. پس از مشخص کردن نام و انتخاب مسیر ذخیره  در قسمت zoomlevel  سطح بزرگنمایی نقشه و تعداد طبقات آن را مشخص می کنید و فرمت تصاویر را jpeg  قرار می دهید و در نهایت  ok کنید.

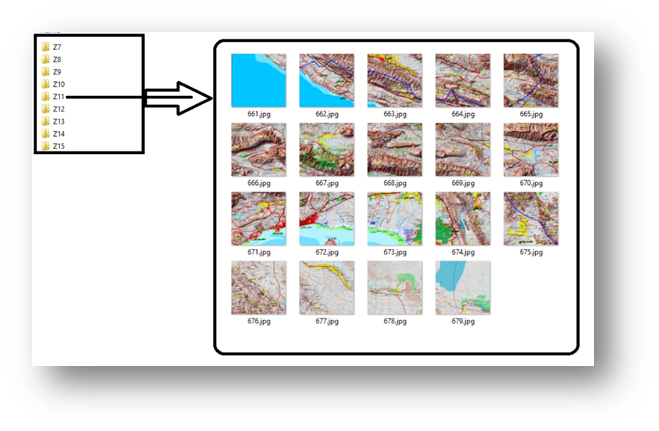

صبر می کنید تا فرایند تبدیل صورت پذیرد. سرانجام خروجی شما به صورت یک سری فولدر که تعداد طبقات zoom level  شما را نشان می­دهد و تعداد زیادی تصویر به صورت tile می باشد.

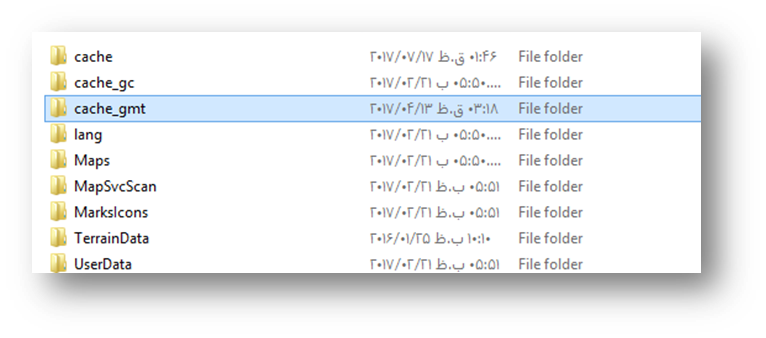

بعد از تبدیل فرمت بایستی یک فولدر ذخیره تصاویر cache)) درون نرم افزار بسازید وآن را cache_gmt  نام گذاری کنید.

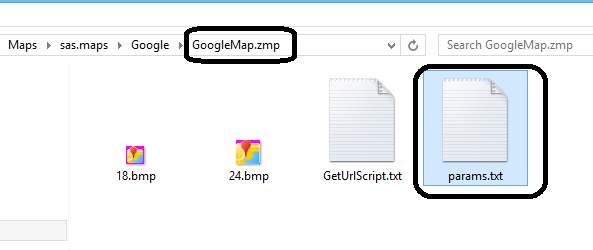

سپس نقشه های تبدیل فرمت شده را درون آن کپی می کنید. سپس از مسیر  زیر پوشه  google map.zmp را کپی کرده و تغییر نام دهید.

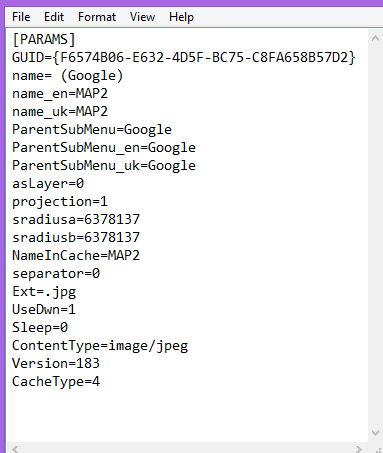

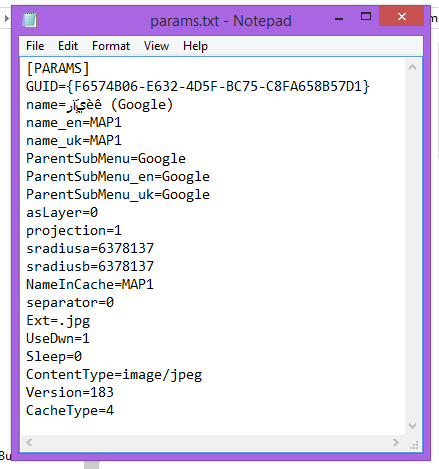

در پوشه جدید خود (هرمزگان) فایل متنی parms.txt را با nodpat باز می کنید محتویات آن را حذف می کنید  و متن زیر را دقیقا درون آن کپی می کنید و فایل را ذخیره می کنید.

نکته: توجه داشته باشید که نام پوشه تصاویر شما که درون فولدر cache_gmt می باشد  با قسمت name in cache   در فیلد متنی params.txt همسان باشند.

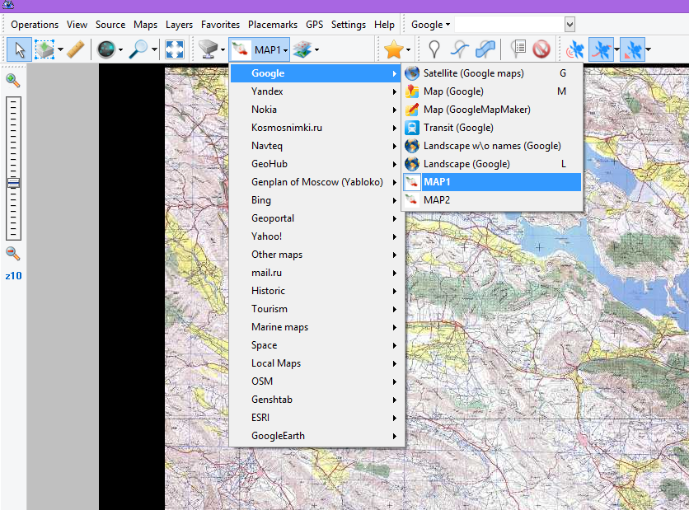

بعد از انجام مراحل بالا نرم افزار SAS.Planet را باز کرده و در قسمت Select base map نقشه Google    را انتخاب می کنید و مشاهده می کنید که آیکون جدید نقشه دلخواه شما در آن قسمت جانمایی شده است و شما با انتخاب نقشه خود می توانید نقشه های 1.250000 و 1.50000 را نیز مشاهده کنید. همچنین می توانید تعداد نقشه های بیشتری را به نرم افزار اضافه کنید و از آن ها استفاده کنید.

برای اضافه کردن نقشه های بیشتر به نرم افزار بایستی یک پوشه ((.zmp مانند مراحل قبل اضافه کنید و در قسمتguid  شمارهD1  را به D2 تغییر دهید این عدد به تعداد نقشه های مورد نظر شما افزایش پیدا می کند سپس در قسمتname in cache  نام فولدر نقشه جدید را وارد می کنید و سپس مشاهده می کنید که نقشه های بیشتری اضافه شده است.
